Popis

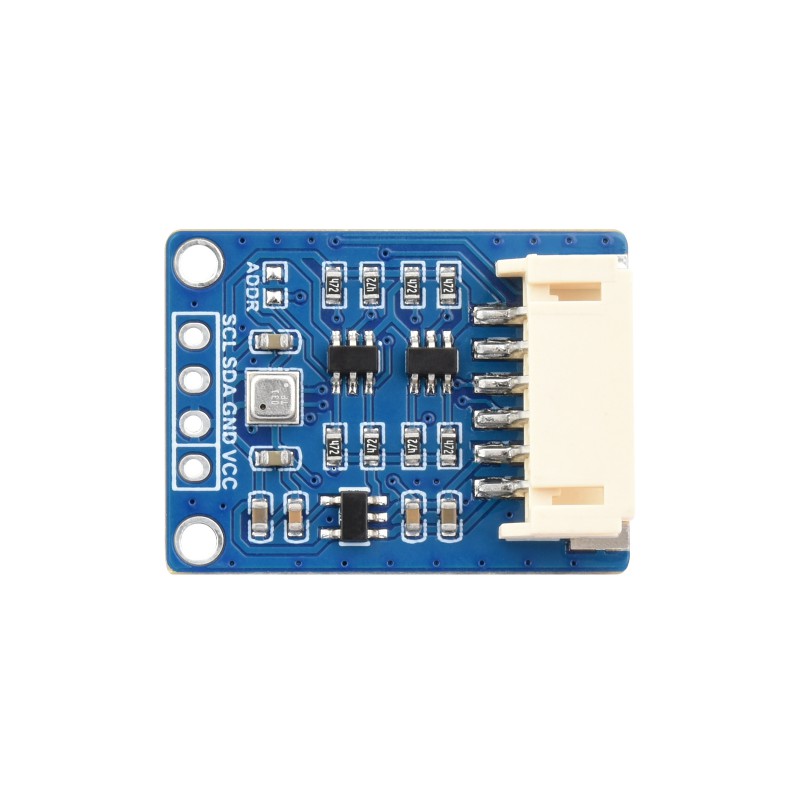

Waveshare BME68X Environmental Sensor je kompaktný modul určený na meranie teploty, relatívnej vlhkosti, atmosférického tlaku a zmien plynných látok v ovzduší. Je dostupný v dvoch variantoch – BME680 a BME688, ktoré sa líšia presnosťou niektorých meraní a možnosťami analýzy plynov.
Oba varianty podporujú komunikáciu cez I2C alebo SPI a vďaka integrovanému prevodníku logických úrovní sú kompatibilné s 3,3 V aj 5 V mikrokontrolérmi. Modul je vhodný na projekty s Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 a ďalšími vývojovými platformami.
Hlavné vlastnosti
- Meranie teploty, vlhkosti, atmosférického tlaku a zmien plynov
- Výber medzi senzormi BME680 a BME688 s rozšírenými funkciami
- Podpora I2C a SPI komunikácie
- Nastaviteľná I2C adresa 0x76 alebo 0x77
- Kompatibilita s 3,3 V a 5 V systémami
- Kompaktné rozmery vhodné na IoT a environmentálne projekty
- Dostupné knižnice a ukážkové programy pre rôzne vývojové platformy
Technické parametre
| Typ modulu | Environmentálny senzor BME68X |
| Dostupné senzory | BME680 / BME688 |
| Merané veličiny | Teplota, relatívna vlhkosť, atmosférický tlak, odpor plynového senzora |
| Komunikačné rozhranie | I2C / SPI |
| Predvolené rozhranie | I2C |
| I2C adresa | 0x77 (predvolená) / 0x76 (po prepojení ADDR padu) |
| Napájacie napätie modulu | 3,3 V / 5 V |
| Rozsah merania teploty | -40 až +85 °C |
| Rozsah merania vlhkosti | 0 až 100 % RH |
| Presnosť merania vlhkosti | ±3 % RH |
| Rozsah merania tlaku | 300 až 1100 hPa |
| Rozmery modulu | 27 × 20 mm |
| Pripojovací konektor | PH2.0, 6-pinový |
Dostupné varianty – BME680 a BME688
Oba senzory umožňujú meranie základných parametrov prostredia. Variant BME688 navyše ponúka vyššiu presnosť merania teploty a tlaku a rozšírené možnosti analýzy plynových profilov pomocou softvéru.
| Parameter | BME680 | BME688 |
|---|---|---|
| Kód výrobcu | 24245 | 24244 |
| Presnosť teploty (0 až 65 °C) | ±1,0 °C | ±0,5 °C |
| Presnosť tlaku (0 až 65 °C) | ±1,0 hPa | ±0,6 hPa |
| Detekcia zmien VOC | Áno | Áno |
| Rozšírená detekcia VSC | Nie | Áno |
| AI klasifikácia plynových profilov | Nie | Áno, s príslušným softvérom a natrénovaným modelom |
Meranie kvality vzduchu a analýza plynov
Oba senzory obsahujú plynový snímací prvok typu MOX, ktorý reaguje zmenou elektrického odporu na prítomnosť rôznych plynných látok, napríklad prchavých organických zlúčenín (VOC). Pomocou softvérovej knižnice Bosch BSEC je možné z nameraných údajov vypočítať index kvality vzduchu (IAQ).
BME688 navyše podporuje pokročilé rozpoznávanie plynových profilov vrátane prchavých zlúčenín síry (VSC). Pomocou nástrojov Bosch BME AI-Studio a príslušného softvéru možno vytvárať vlastné modely na rozlišovanie vybraných plynových zmesí alebo pachov.
Upozornenie: Senzory neposkytujú automatickú identifikáciu konkrétnych plynov ani priame meranie koncentrácie CO2. Pokročilé rozpoznávanie plynov pomocou BME688 vyžaduje konfiguráciu, zber tréningových údajov a softvérové spracovanie. Moduly nie sú určené ako certifikované bezpečnostné detektory nebezpečných plynov.
Popis pinov
| Pin | Funkcia |
|---|---|
| VCC | Napájanie modulu 3,3 V / 5 V |
| GND | Zem |
| SCL / SCK | I2C hodinová linka / SPI hodinový vstup |
| SDA / MOSI | I2C dátová linka / SPI dátový vstup |
| ADDR / MISO | Nastavenie I2C adresy / SPI dátový výstup |
| CS | Výber čipu pri SPI komunikácii, aktívny v logickej 0 |
Použitie
- Monitorovanie teploty, vlhkosti a atmosférického tlaku
- Projekty na sledovanie kvality vzduchu
- Inteligentné domácnosti a automatizácia
- Meteorologické stanice a environmentálne merania
- IoT zariadenia a dátové záznamníky
- Analýza plynových profilov a experimenty s AI (BME688)
- Vývojové projekty s Arduino, Raspberry Pi, Raspberry Pi Pico a ESP32
Obsah balenia
- 1× environmentálny senzor BME680 alebo BME688 podľa zvoleného variantu
- 1× PH2.0 6-pinový pripojovací kábel, približne 20 cm
Dokumentácia
Podrobné informácie o zapojení, programovaní, knižniciach a ukážkových projektoch nájdete v technickej dokumentácii pre jednotlivé varianty:
