Popis

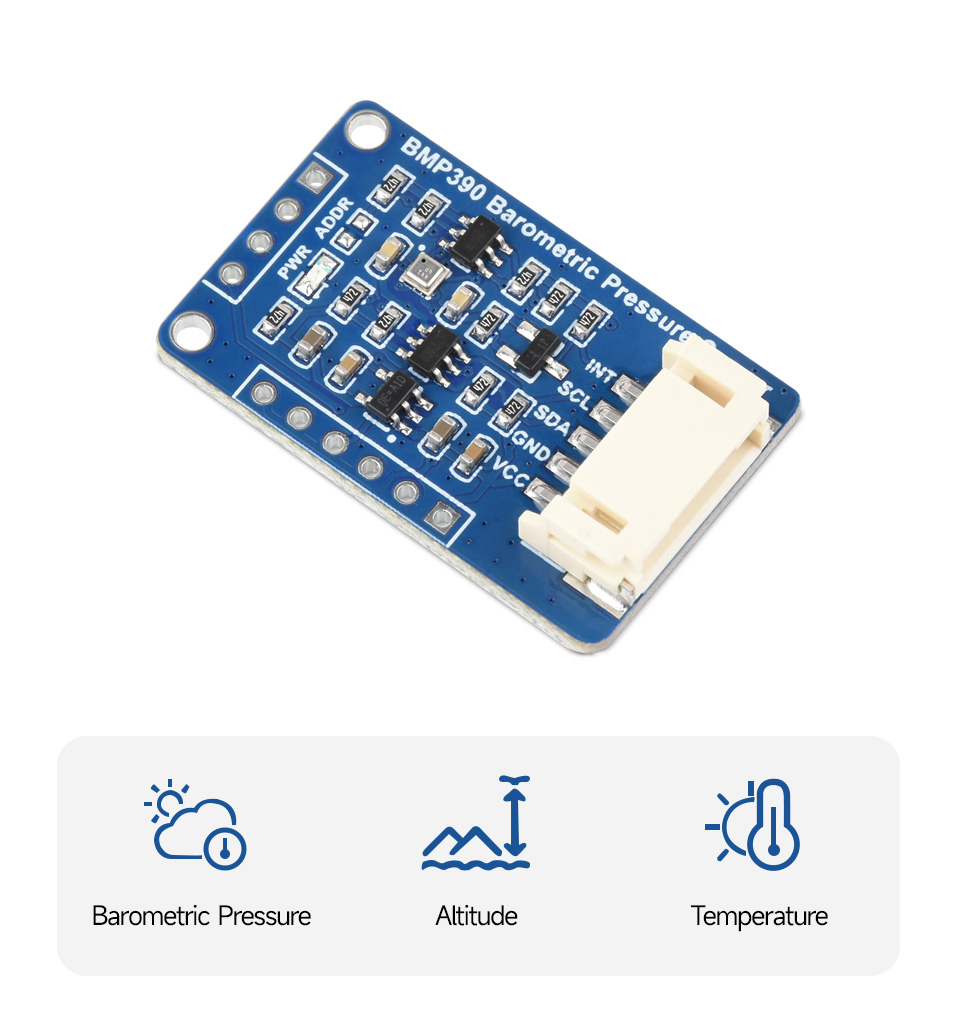

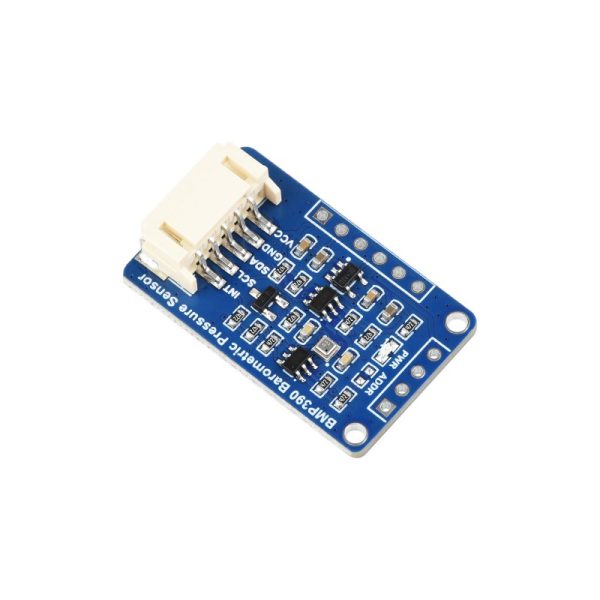

Waveshare BMP390 barometrický senzor tlaku je vysokopresný digitálny senzor určený na meranie atmosférického tlaku, nadmorskej výšky a teploty. Je vhodný pre meteorologické stanice, výškomery, IoT zariadenia, nositeľnú elektroniku, GPS projekty a environmentálne merania.
Modul využíva senzor BMP390, ktorý je 24-bitový absolútny barometrický tlakový senzor s nízkou spotrebou, nízkym šumom a kompaktným prevedením. Vďaka vysokej relatívnej presnosti je vhodný aj pre aplikácie, kde je potrebné sledovať malé zmeny tlaku alebo výšky.
Hlavné vlastnosti
- Senzor BMP390 – meranie atmosférického tlaku, nadmorskej výšky a teploty
- 24-bitový absolútny tlakový senzor – vhodný na presné barometrické merania
- Vysoká relatívna presnosť – vhodné pre výškomery a sledovanie zmien tlaku
- I2C a SPI rozhranie – flexibilné pripojenie k mikrokontroléru
- I2C ako predvolené rozhranie – jednoduché zapojenie pomocou SDA a SCL
- Kompatibilita s 3,3 V / 5 V systémami – vďaka prevodníku logických úrovní
- Nízka spotreba a nízky šum – vhodné aj pre prenosné a IoT zariadenia
- Podpora vývojových platforiem – Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 a ďalšie
Technické špecifikácie
| Model | BMP390 Barometric Pressure Sensor |
| Senzor | BMP390 |
| Merané veličiny | Atmosférický tlak, nadmorská výška, teplota |
| Komunikačné rozhranie | I2C / SPI |
| Predvolené rozhranie | I2C |
| Napájacie napätie | 3,3 V / 5 V |
| Rozsah merania tlaku | 300 – 1250 hPa |
| Absolútna presnosť tlaku | ±0,50 hPa v rozsahu 300 – 1100 hPa pri 0 – 65 °C |
| Relatívna presnosť tlaku | ±0,03 hPa v rozsahu 700 – 1100 hPa pri 25 – 40 °C |
| Presnosť výšky | približne ±25 cm podľa relatívnej presnosti tlaku |
| Teplotný koeficient offsetu | ±0,6 Pa/K pri 900 hPa a 25 – 40 °C |
| Presnosť merania teploty | ±0,5 °C v rozsahu 0 – 65 °C |
| Vzorkovacia frekvencia | až 200 Hz |

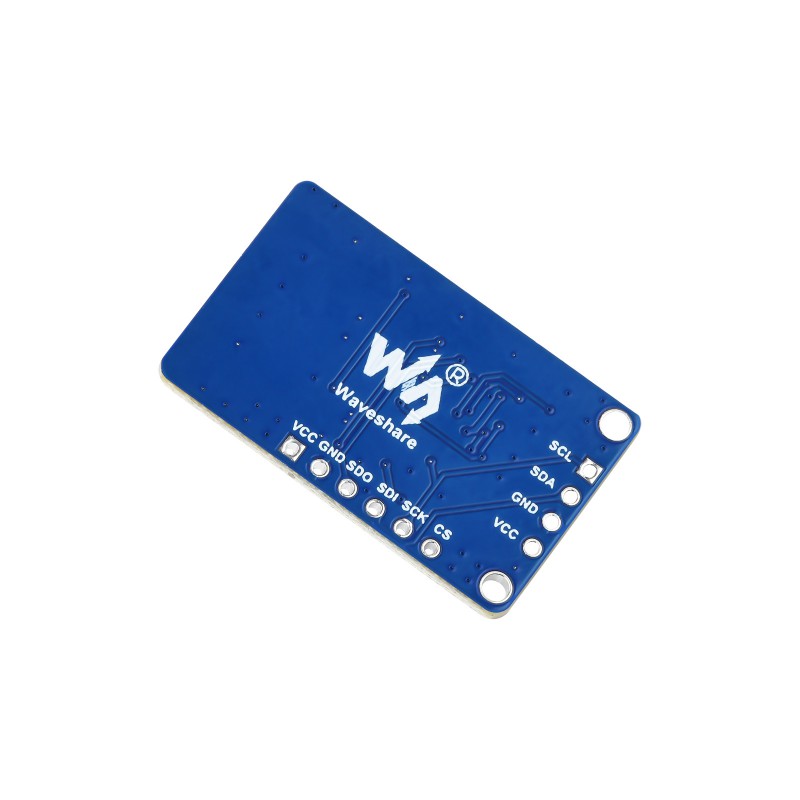

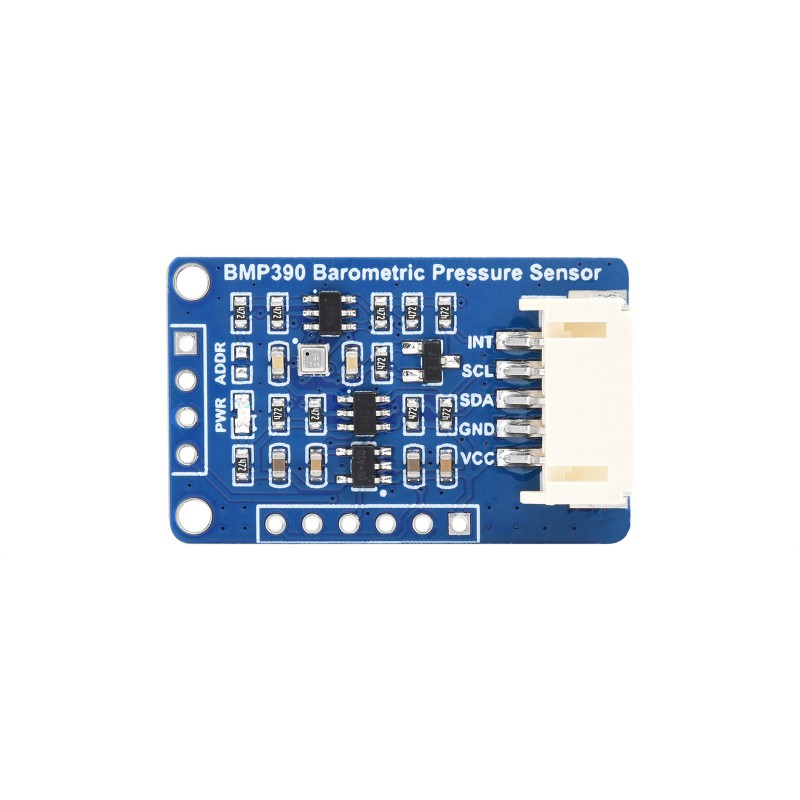

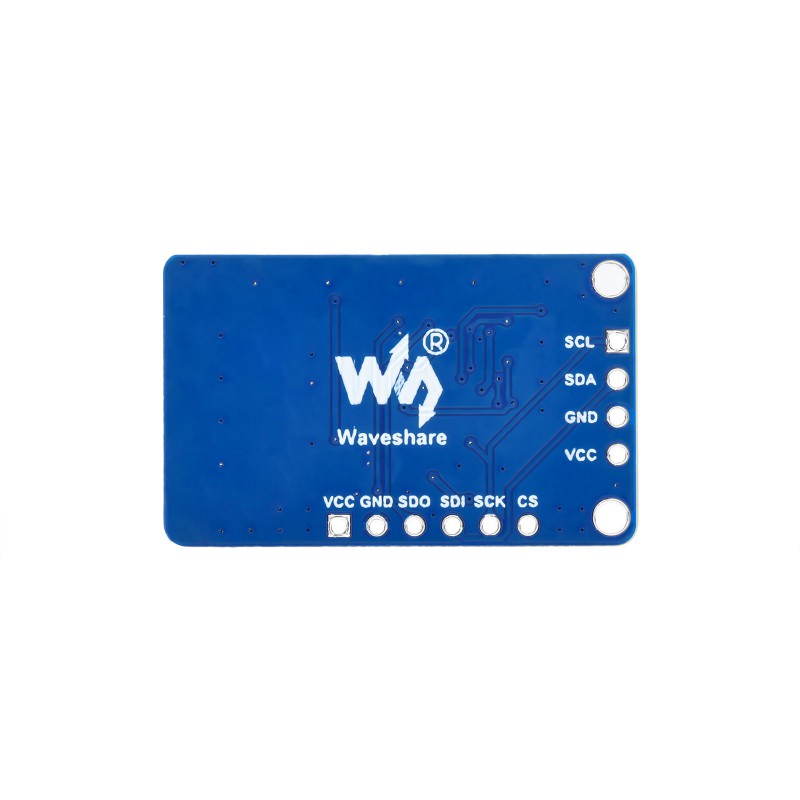

Popis pinov
| Pin | I2C režim | SPI režim |
|---|---|---|
| VCC | Napájanie 3,3 V / 5 V | Napájanie 3,3 V / 5 V |
| GND | Zem | Zem |
| SDA | I2C dátová linka | SDO – SPI dátový výstup, pripojenie na MISO |
| SCL | I2C hodinová linka | SDI – SPI dátový vstup, pripojenie na MOSI |
| INT | Interrupt výstup | SCK – SPI hodinový vstup |
| CS | Výber čipu | Výber čipu |
Obsah balenia
- 1× Waveshare BMP390 Barometric Pressure Sensor
- 1× PH2.0 5-pinový kábel
Použitie
- meranie atmosférického tlaku
- výpočet nadmorskej výšky
- meteorologické stanice
- výškomery a sledovanie zmeny výšky
- environmentálne monitorovanie
- IoT a prenosné zariadenia
- projekty s Arduino, Raspberry Pi, Raspberry Pi Pico alebo ESP32
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare BMP390 Barometric Pressure Sensor Wiki
