Popis
Waveshare CH343 USB-A na UART TTL prevodník je komunikačný modul určený na prepojenie počítača so zariadeniami využívajúcimi sériovú UART komunikáciu v TTL úrovniach. Modul využíva čip CH343G a je vhodný na programovanie, ladenie a sériovú komunikáciu s mikrokontrolérmi a vývojovými doskami.
Modul je vybavený konektorom USB-A a podporuje prenosovú rýchlosť až 6 Mbps. Na doske je možné zvoliť TTL úroveň 5 V / 3,3 V / 2,5 V / 1,8 V, vďaka čomu je použiteľný s rôznymi mikrokontrolérmi a cieľovými zariadeniami.
Na module sa nachádzajú LED indikátory PWR, RXD a TXD, ktoré uľahčujú kontrolu napájania a dátovej komunikácie. Doska obsahuje aj ochranné prvky pre bezpečnejšie používanie pri pripájaní k počítaču a cieľovému zariadeniu.
Upozornenie: Modul je určený pre UART komunikáciu v TTL úrovniach. Nepripájajte ho priamo na klasické RS232 rozhranie, ktoré používa odlišné napäťové úrovne.
Hlavné vlastnosti
- USB-A na UART TTL prevodník – pre sériovú komunikáciu medzi PC a mikrokontrolérom
- Čip CH343G – podpora vysokej prenosovej rýchlosti
- Prenosová rýchlosť až 6 Mbps – vhodné aj pre rýchlejšiu sériovú komunikáciu
- Nastaviteľné TTL úrovne – 5 V / 3,3 V / 2,5 V / 1,8 V
- USB-A konektor – jednoduché pripojenie k počítaču
- Podpora viacerých systémov – Windows, macOS, Linux a Android
- LED indikátory – PWR, RXD a TXD pre kontrolu stavu modulu
- Ochranné obvody – resetovateľná poistka, TVS ochrana a IO ochrana
Technické špecifikácie
| Čip | CH343G |
| Host rozhranie | USB-A |
| Rozhranie zariadenia | UART TTL |
| Prenosová rýchlosť | 50 bps – 6 Mbps |
| Logické úrovne UART | 5 V / 3,3 V / 2,5 V / 1,8 V |
| UART konektor | 6-pinová zahnutá pinová lišta |
| LED indikátory | PWR, RXD, TXD |
| Podporované systémy | Windows 7 / 8 / 8.1 / 10 / 11, macOS, Linux, Android |
| Ochrana USB rozhrania | Resetovateľná poistka, ESD / TVS ochrana |
| Ochrana UART rozhrania | IO ochranná dióda |

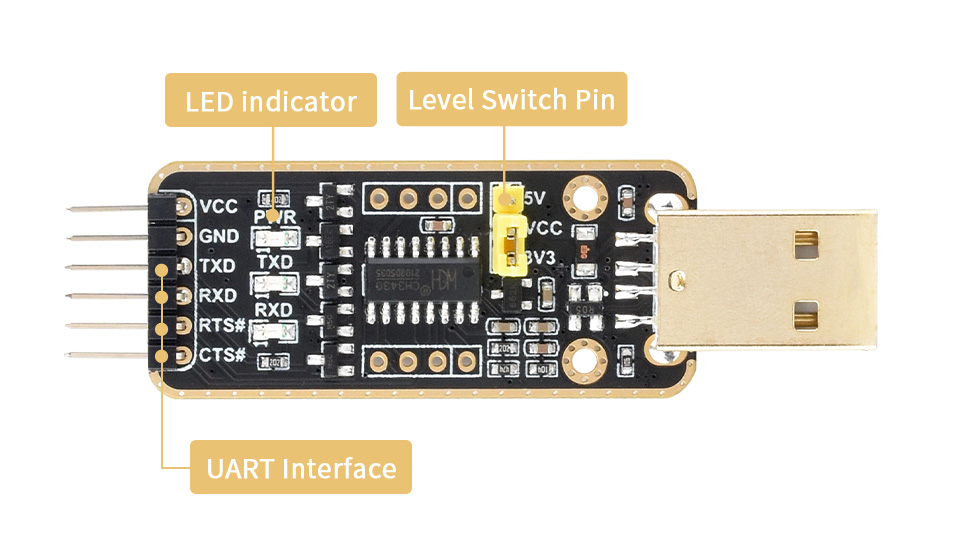

Popis pinov
| VCC | 5 V / 3,3 V / 2,5 V / 1,8 V podľa nastavenia logickej úrovne |
| GND | Zem |
| TXD | Pripojiť na RXD pin mikrokontroléra |
| RXD | Pripojiť na TXD pin mikrokontroléra |
| RTS# | Pripojiť na CTS pin mikrokontroléra |
| CTS# | Pripojiť na RTS pin mikrokontroléra |
Obsah balenia
- 1× Waveshare CH343 USB-A UART Board
- 1× 6-pinový prepojovací kábel
Použitie
- sériová komunikácia medzi PC a mikrokontrolérom
- programovanie a ladenie vývojových dosiek
- UART komunikácia s Arduino, ESP, STM32 a ďalšími MCU
- diagnostika a výpis dát cez sériový port
- pripojenie zariadení s TTL UART rozhraním
Viac informácií o zapojení, ovládačoch a používaní nájdete na stránke výrobcu: Waveshare CH343 USB UART Board Wiki
