Popis

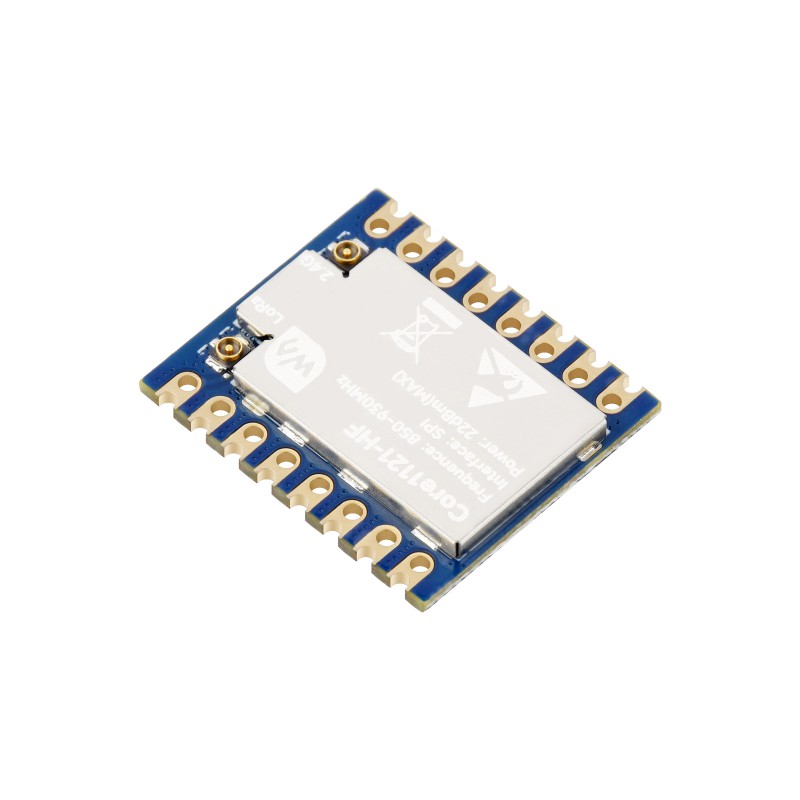

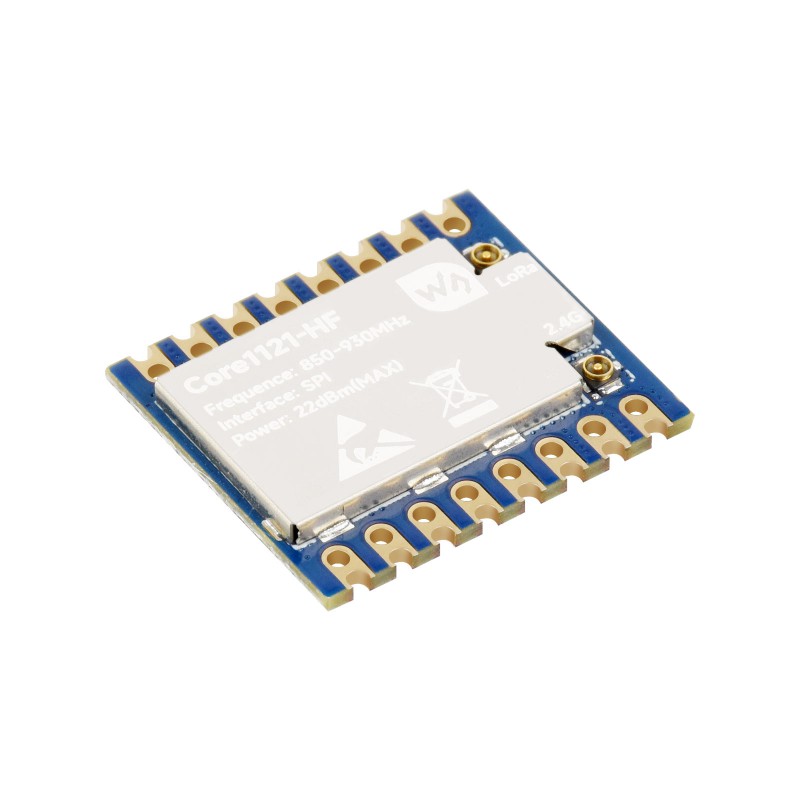

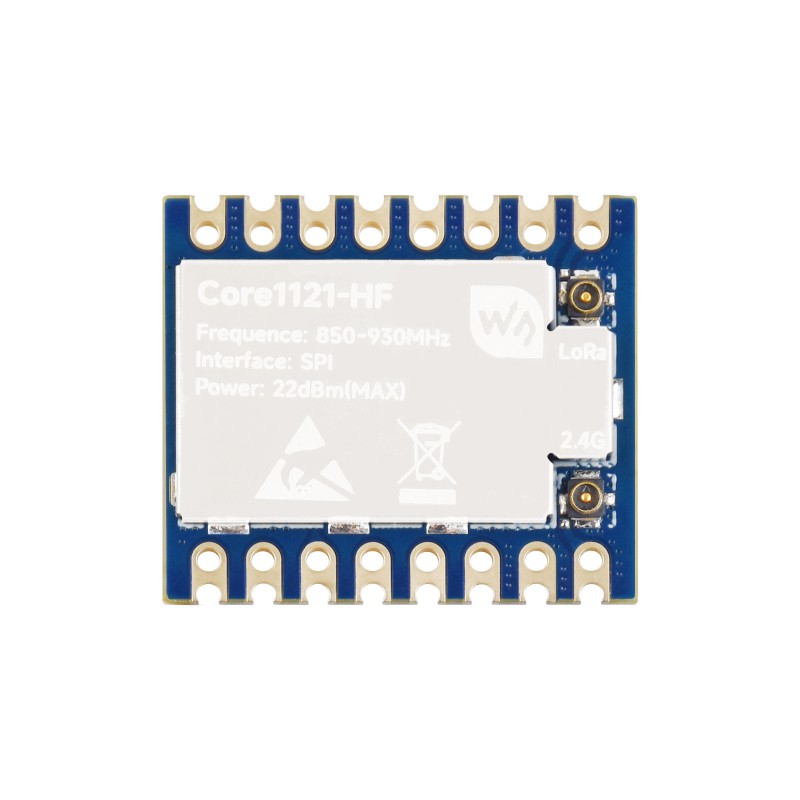

Waveshare Core1121-HF je kompaktný dual-band LoRa modul založený na nízkoenergetickom transceiveri Semtech LR1121. Podporuje komunikáciu v pásme 850 – 930 MHz a zároveň aj ďalšie pásma vrátane 1,9 – 2,1 GHz a 2,4 – 2,5 GHz.
Modul je vhodný pre IoT projekty, LPWAN aplikácie, diaľkový zber dát, priemyselnú telemetriu, smart home, environmentálne monitorovanie alebo iné bezdrôtové aplikácie s nízkou spotrebou. Komunikuje cez SPI rozhranie a je možné ho integrovať s rôznymi MCU platformami.
Core1121-HF podporuje modulácie LoRa, (G)FSK a LR-FHSS. Modul má integrovaný AES-128 šifrovací engine, 32 MHz TCXO oscilátor pre stabilitu frekvencie a anténne rozhranie cez IPEX-4 konektor alebo castellated vývod.
Súvisiaci produkt: Ak hľadáte verziu pre pásmo 410 – 510 MHz, pozrite si aj Waveshare Core1121-LF LoRa modul 410–510 MHz.
Hlavné vlastnosti
- LoRa modul s transceiverom Semtech LR1121
- HF verzia s rozsahom 850 – 930 MHz
- podpora Sub-GHz, S-band a 2,4 GHz ISM pásma
- modulácie LoRa, (G)FSK a LR-FHSS
- SPI komunikačné rozhranie
- integrovaný AES-128 šifrovací engine
- 32 MHz TCXO oscilátor
- IPEX-4 anténny konektor a castellated vývod pre anténu
- TVS ochrana anténneho vstupu
Technické špecifikácie
| RF čip | LR1121 |
| Verzia | HF |
| Frekvenčný rozsah HF | 850 – 930 MHz |
| Ďalšie podporované pásma | 1900 – 2100 MHz, 2400 – 2500 MHz |
| Modulácia | LoRa, (G)FSK, LR-FHSS |
| Dátová rýchlosť LoRa | 0,091 – 62,5 Kbps |
| Dátová rýchlosť (G)FSK | 0,6 – 300 Kbps |
| Vysielací výkon | -9 až 22 dBm v Sub-GHz pásme, -18 až 13 dBm v ISM pásme |
| Citlivosť prijímača | -127 dBm v Sub-GHz pásme, -111 dBm v ISM pásme |
| Spread factor | SF5 – SF12 |
| Referenčný dosah | Sub-GHz pásmo približne 5 km, ISM pásmo približne 2 km |
| Napájacie napätie | 3,3 V, maximum 3,8 V |
| Logická úroveň | 3,3 V |
| Komunikačné rozhranie | SPI |
| Kryštálový oscilátor | 32 MHz TCXO |
| Anténne rozhranie | IPEX-4 konektor alebo castellated vývod |
| Ochrana antény | TVS ochrana |
| Prevádzková teplota | -40 °C až +85 °C |

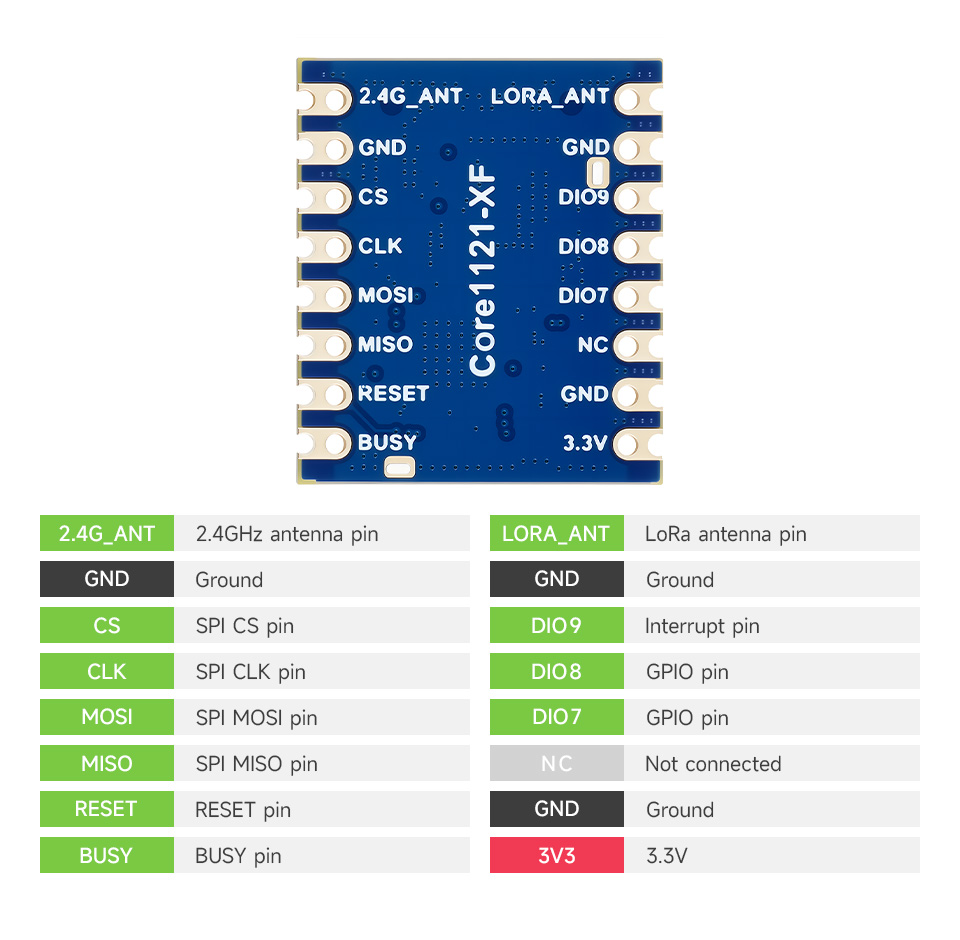

| Typ vývodov | Castellated okraje / spájkovacie otvory, rozstup 2,54 mm |
| Rozmery | 19 × 22 mm |
Komunikácia a integrácia
Modul komunikuje s riadiacou doskou cez SPI rozhranie. Je vhodný na použitie s mikrokontrolérmi a vývojovými doskami, napríklad ESP32, Raspberry Pi, STM32 alebo Raspberry Pi Pico, podľa dostupných príkladov výrobcu.
Anténne pripojenie
Core1121-HF má anténne rozhranie cez IPEX-4 konektor. Podľa výrobcu je možné použiť aj castellated vývod pre anténu, čo však vyžaduje dodatočnú úpravu podľa dokumentácie.
Dôležité upozornenie
Modul používa 3,3 V logické úrovne. Pri použití s 5 V mikrokontrolérmi je potrebný prevodník logických úrovní, inak môže dôjsť k poškodeniu modulu.
Pri výbere LoRa modulu je potrebné zohľadniť lokálne predpisy pre používanie rádiových frekvencií.
Možné použitie
- LoRa a LoRaWAN projekty
- LPWAN siete a IoT zariadenia
- diaľkový zber dát zo senzorov
- priemyselná telemetria
- environmentálne monitorovanie
- smart home a automatizácia
- asset tracking a vzdialené meranie
Dokumentácia
Dokumentáciu, zapojenie a ukážkové príklady nájdete na stránke výrobcu: Waveshare Core1121-XF Wiki
