Popis

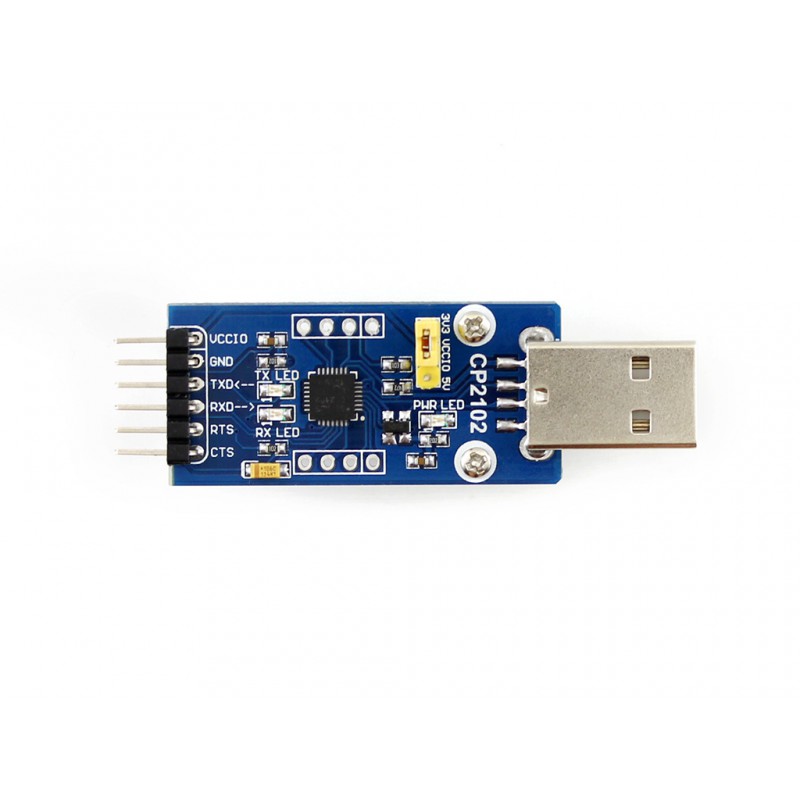

Waveshare CP2102 USB-A na UART TTL prevodník je komunikačný modul určený na prepojenie počítača so zariadeniami využívajúcimi sériovú UART komunikáciu v TTL úrovniach. Je vhodný na programovanie, ladenie, konfiguráciu a sériovú komunikáciu s mikrokontrolérmi, vývojovými doskami a embedded zariadeniami.
Modul využíva čip CP2102, ktorý zabezpečuje prevod medzi USB rozhraním počítača a UART TTL sériovou linkou. Vďaka konektoru USB-A je možné modul priamo pripojiť do USB portu počítača alebo cez USB predlžovací kábel.
Na module sú dostupné základné UART signály TXD a RXD, ako aj hardvérové riadiace signály RTS a CTS. Modul podporuje výstupné napätie 5 V alebo 3,3 V a obsahuje LED indikátory POWER, TXD a RXD, ktoré zobrazujú napájanie a dátovú komunikáciu.
Upozornenie: Modul je určený pre UART komunikáciu v TTL úrovniach. Nepripájajte ho priamo na klasické RS232 rozhranie, ktoré používa odlišné napäťové úrovne.
Hlavné vlastnosti
- USB-A na UART TTL prevodník – sériová komunikácia medzi PC a mikrokontrolérom
- Čip CP2102 – single-chip USB to UART bridge
- USB 2.0 full-speed – prenos cez USB rozhranie s rýchlosťou 12 Mbps
- UART komunikácia – vyvedené signály TXD, RXD, RTS a CTS
- Výstupné napätie 5 V alebo 3,3 V – vhodné pre rôzne cieľové zariadenia
- LED indikátory – POWER, TXD a RXD pre kontrolu napájania a komunikácie
- USB-A konektor – jednoduché pripojenie k počítaču
- Ochrana USB rozhrania – integrovaný ochranný prvok SP0503
Technické špecifikácie
| Čip | CP2102 |
| USB konektor | USB-A |
| USB špecifikácia | USB 2.0 full-speed, 12 Mbps |
| Rozhranie zariadenia | UART TTL |
| Vyvedené UART signály | TXD, RXD, RTS, CTS |
| Výstupné napätie | 5 V / 3,3 V |
| LED indikátory | POWER, TXD, RXD |
| Ochrana USB rozhrania | SP0503 |
| Dátové bity UART | 5, 6, 7 alebo 8 bitov |
| Stop bity UART | 1, 1,5 alebo 2 stop bity |
| Integrovaná EEPROM | 1024 bajtov |
Popis pinov
| TXD | UART dátový výstup z prevodníka, pripojiť na RX pin mikrokontroléra |
| RXD | UART dátový vstup prevodníka, pripojiť na TX pin mikrokontroléra |
| RTS | Riadiaci signál UART komunikácie |
| CTS | Riadiaci signál UART komunikácie |
| GND | Zem |
| 5V / 3V3 | Výstupné napätie podľa nastavenia modulu |
Použitie
- sériová komunikácia medzi PC a mikrokontrolérom
- programovanie a ladenie vývojových dosiek
- UART komunikácia s Arduino, ESP, STM32 a ďalšími MCU
- konfigurácia zariadení cez sériový port
- diagnostika a výpis dát cez terminál
- pripojenie zariadení s TTL UART rozhraním
Viac informácií o zapojení, ovládačoch a používaní nájdete na stránke výrobcu: Waveshare CP2102 USB UART Board (type A) Wiki
