Popis

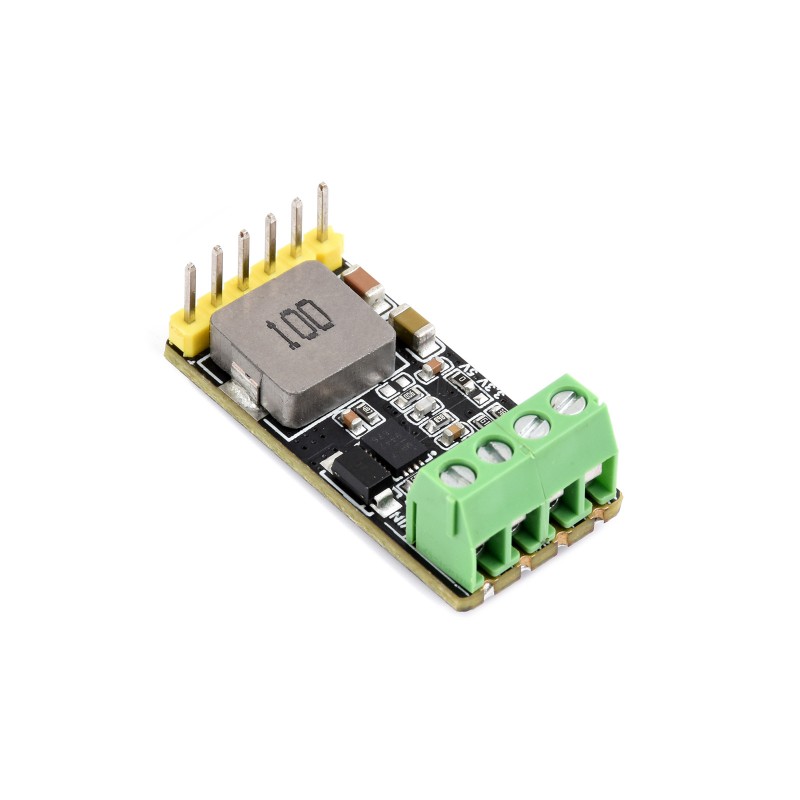

Waveshare DC-DC step-down modul 5–36 V na 3,3 V / 5 V je kompaktný znižujúci napájací modul určený na prevod vyššieho jednosmerného napätia na stabilizovaný výstup 5 V alebo 3,3 V. Je vhodný na napájanie mikrokontrolérov, vývojových dosiek, senzorov, komunikačných modulov a ďalších elektronických zariadení.
Modul podporuje široký rozsah vstupného napätia. V predvolenom 5 V režime je vstupný rozsah 6 – 36 V DC. Po prepnutí na 3,3 V režim je vstupný rozsah 5 – 36 V DC. Prepnutie medzi 5 V a 3,3 V výstupom sa vykonáva prepájkovaním 0R rezistora na doske modulu.
Modul má malé rozmery, čiernu PCB dosku s povrchovou úpravou immersion gold a castellated otvory, takže ho možno použiť aj pri integrácii do vlastných dosiek alebo zariadení. Výstupný prúd môže dosahovať až 4 A, pri vyššom zaťažení je však potrebné zabezpečiť vhodné chladenie a dostatočne dimenzované vodiče.
Upozornenie: Pred pripojením zariadenia vždy skontrolujte nastavené výstupné napätie modulu. Predvolený výstup je 5 V. Pre výstup 3,3 V je potrebné upraviť nastavenie prepájkovaním 0R rezistora podľa dokumentácie výrobcu.
Hlavné vlastnosti
- DC-DC step-down prevodník – znižovanie jednosmerného napätia na 5 V alebo 3,3 V
- Široký rozsah vstupného napätia – 6 – 36 V pri 5 V výstupe, 5 – 36 V pri 3,3 V výstupe
- Predvolený 5 V výstup – pripravený na bežné 5 V napájacie aplikácie
- Možnosť prepnutia na 3,3 V – prepájkovaním 0R rezistora na doske
- Výstupný prúd do 4 A – vhodný aj pre výkonnejšie napájacie aplikácie
- Spínacia frekvencia 500 kHz – kompaktné riešenie znižujúceho meniča
Technické špecifikácie
| Vstupné napätie v 5 V režime | 6 – 36 V DC |
| Vstupné napätie v 3,3 V režime | 5 – 36 V DC |
| Výstupné napätie | 5 V predvolene / 3,3 V po prepnutí 0R rezistora |
| Výstupný prúd | 0 – 4 A |
| Maximálny výstupný prúd | až 5 A v extrémnych podmienkach pri dostatočnom chladení |
| Spínacia frekvencia | 500 kHz |

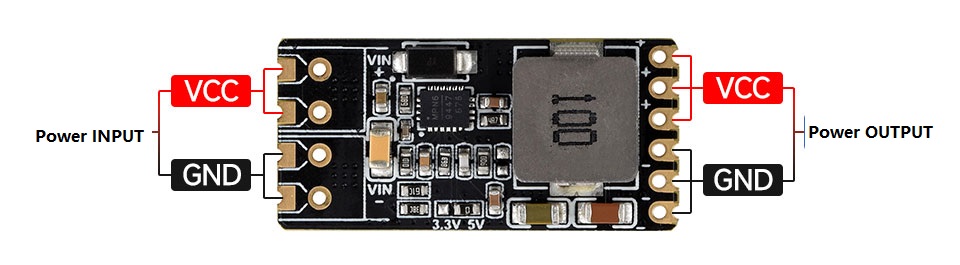

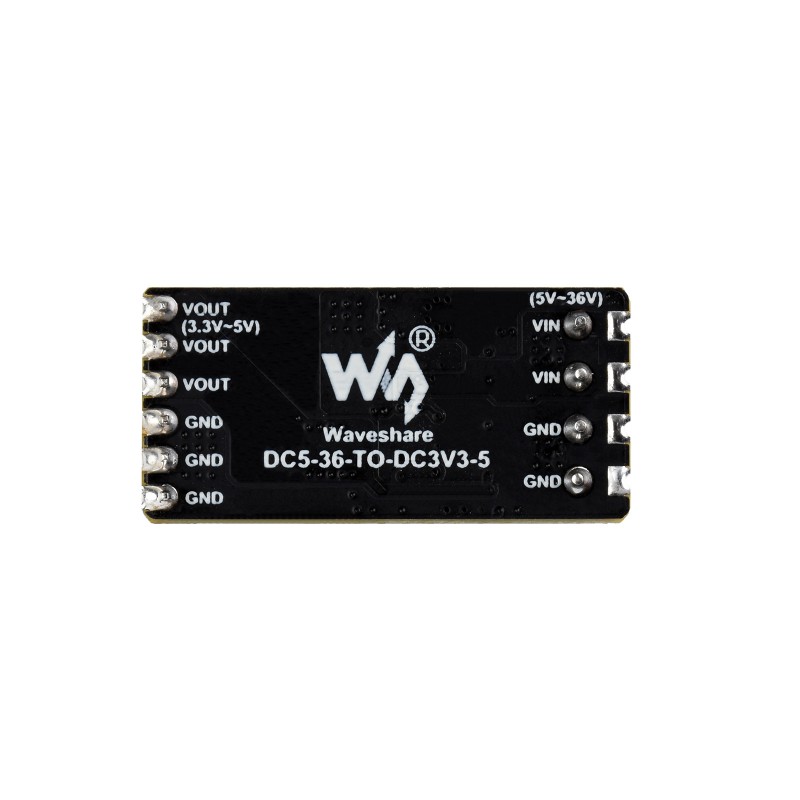

Popis rozhraní
| VIN+ | Kladný vstup napájania |
| VIN- | Záporný vstup napájania |
| VOUT(+) | Kladný výstup napájania |
| GND(-) | Záporný výstup / zem |
Nastavenie výstupného napätia
- 5 V výstup – predvolené nastavenie modulu, vstupné napätie 6 – 36 V DC
- 3,3 V výstup – nastavenie prepájkovaním 0R rezistora na 3,3 V stranu, vstupné napätie 5 – 36 V DC
Použitie
- napájanie mikrokontrolérov a vývojových dosiek
- prevod napätia z 12 V alebo 24 V systémov na 5 V / 3,3 V
- napájanie senzorov, komunikačných modulov a periférií
- embedded zariadenia a vlastné PCB projekty
- robotika, automatizácia a IoT projekty
- prototypovanie napájacích obvodov
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare DC5-36-TO-DC3V3-5 Wiki
