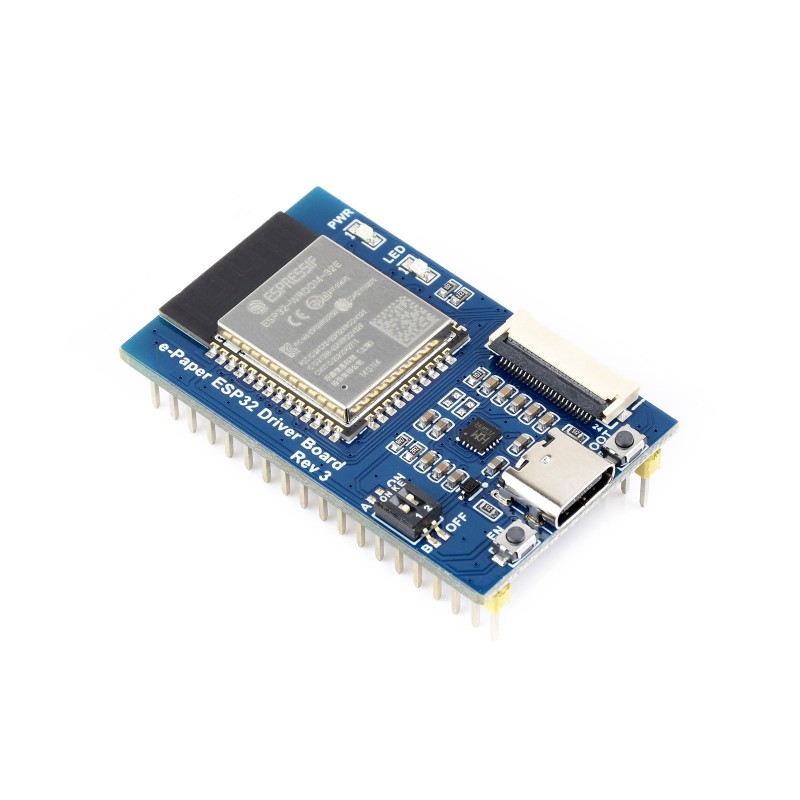

Popis
Waveshare e-Paper ESP32 Driver Board je univerzálna riadiaca doska určená pre podporované Waveshare SPI e-Paper displeje. Integrovaný ESP32 poskytuje WiFi a Bluetooth komunikáciu a umožňuje vytvoriť bezdrôtové e-Paper aplikácie bez potreby samostatnej vývojovej dosky.
Obsah displeja je možné aktualizovať cez WiFi alebo Bluetooth, prípadne vytvárať vlastné aplikácie v prostredí Arduino. Doska je vhodná napríklad pre elektronické cenovky, informačné displeje, elektronické vizitky alebo vzdialene aktualizované zobrazovacie systémy.
Hlavné vlastnosti
- integrovaný ESP32 s WiFi a Bluetooth
- podpora Arduino vývoja
- bezdrôtová aktualizácia obsahu e-Paper displeja
- Android aplikácia pre prenos obrázkov cez Bluetooth
- HTML riešenie pre aktualizáciu obsahu cez web
- podpora Floyd-Steinberg ditheringu pre kvalitnejšie zobrazenie obrázkov
- podpora formátov BMP, JPEG, GIF a PNG
- kompatibilita s množstvom Waveshare SPI e-Paper panelov
Technické špecifikácie
| Mikrokontrolér | ESP32 |
| WiFi | IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 4.2, BR/EDR + BLE |
| Rozhranie e-Paper | 3-wire SPI / 4-wire SPI, predvolene 4-wire |
| Napájanie | 5 V |
| Pracovný prúd | 50 – 150 mA |
| Prúd v úspornom režime | < 2 mA pri vypnutom napájaní USB-UART prevodníka |
| Flash | 4 MB |
| SRAM | 520 KB |
| ROM | 448 KB |
| USB | USB-C, aktuálna revízia |
| Rozmery | 29,46 × 48,25 mm |

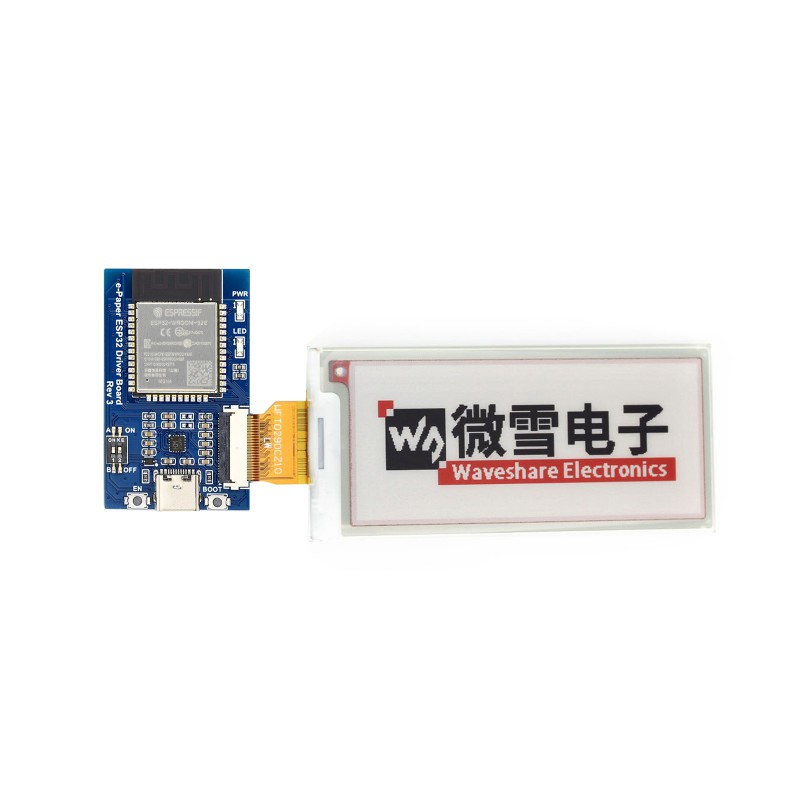

Kompatibilita s e-Paper displejmi

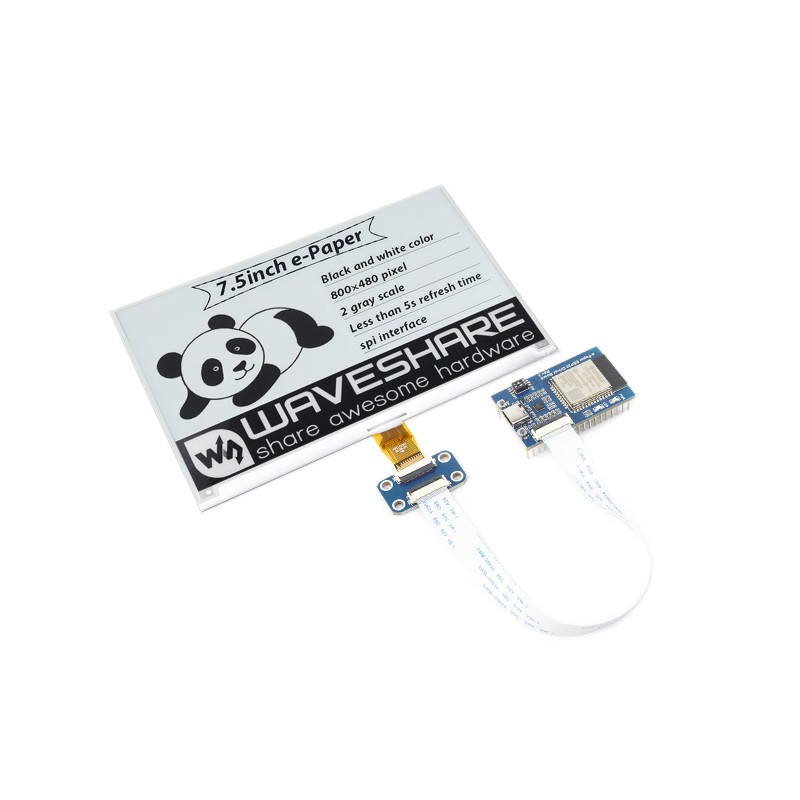

Doska podporuje viacero Waveshare SPI e-Paper panelov rôznych veľkostí a farebných prevedení, vrátane vybraných modelov od 1,54″ až po 13,3″. Pred použitím odporúčame skontrolovať konkrétny model displeja v oficiálnom zozname podporovaných panelov.
e-Paper displej nie je súčasťou balenia.

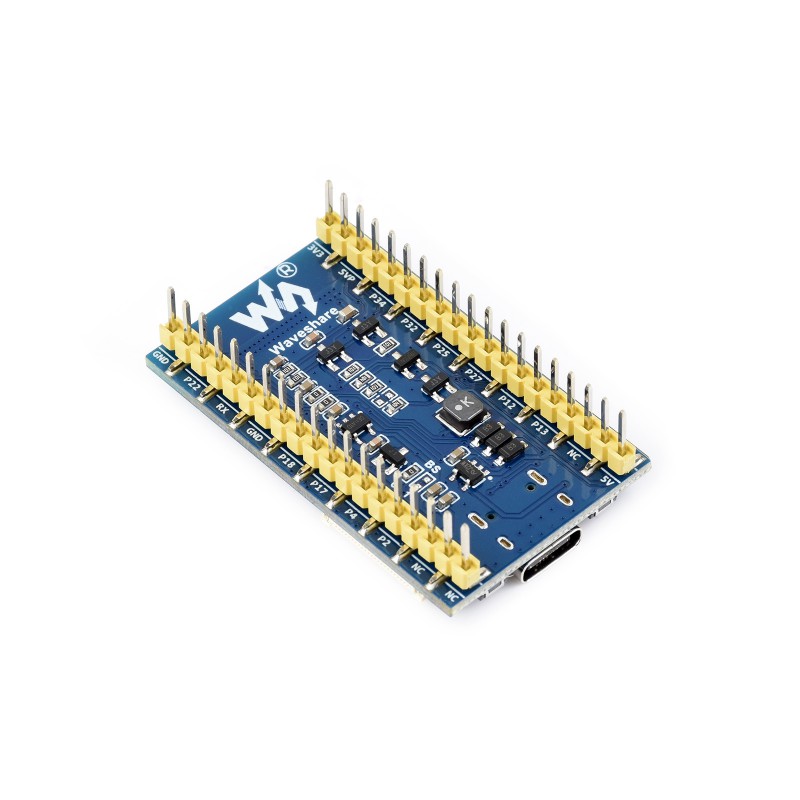

Pinout
Zapojenie riadiacich signálov e-Paper displeja je znázornené na obrázku. K dispozícii sú 3,3 V, GND, SCK, DIN, CS, BUSY, RST a DC signály pre SPI komunikáciu s displejom.

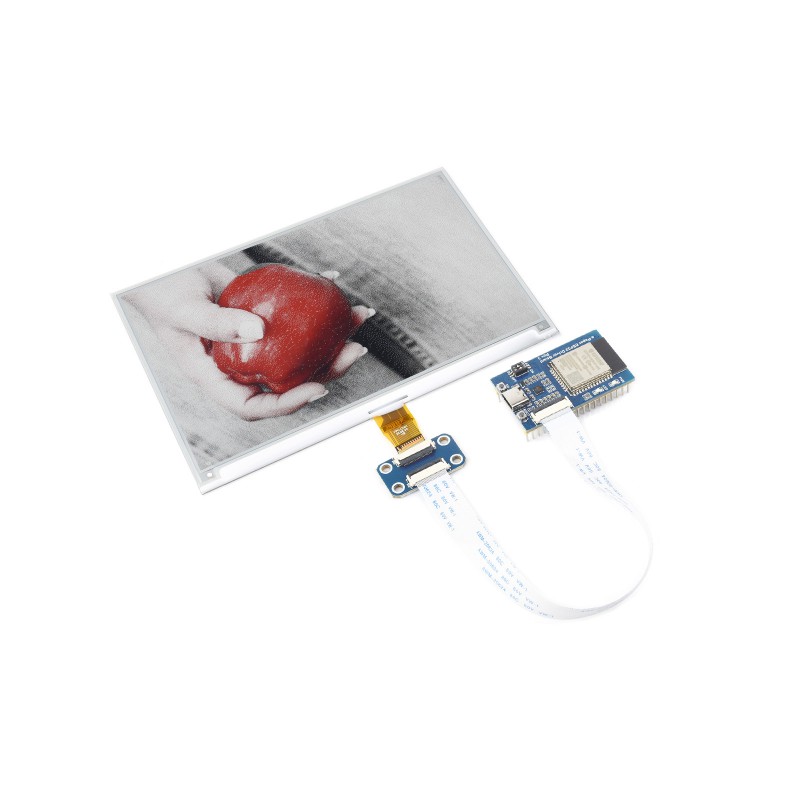

Použitie

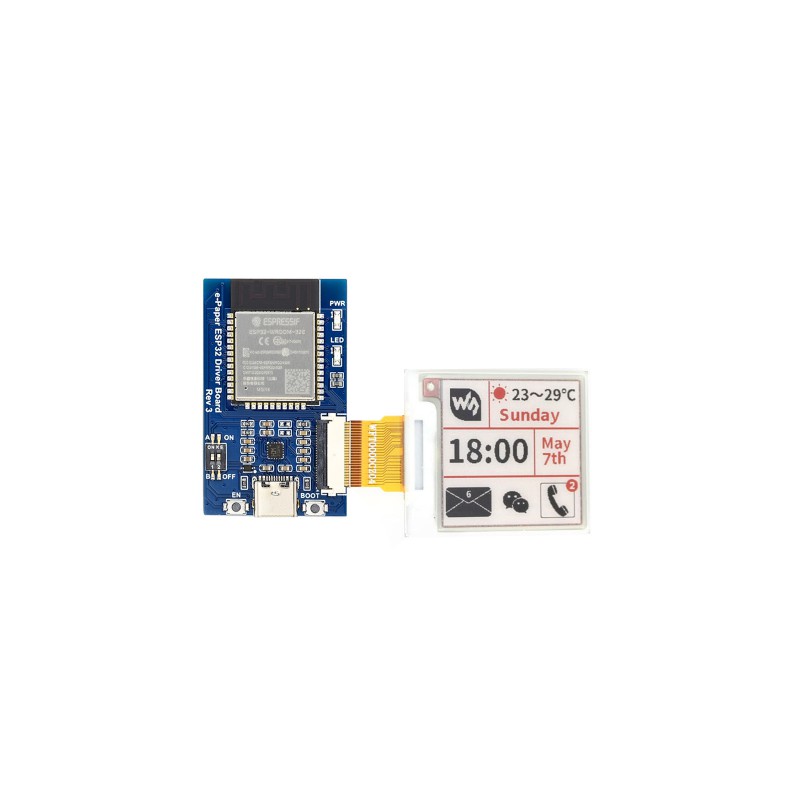

Dosku je možné použiť napríklad pre elektronické cenovky, informačné displeje, elektronické vizitky, IoT zobrazovacie systémy alebo vzdialene aktualizované e-Paper panely.
Obsah balenia
- 1× Waveshare e-Paper ESP32 Driver Board
- 1× e-Paper Adapter
- 1× 24-pin FFC kábel
Dokumentácia
Zapojenie, ukážkové programy, podporované displeje a návody pre Arduino, WiFi a Bluetooth nájdete v oficiálnej Waveshare Wiki.
