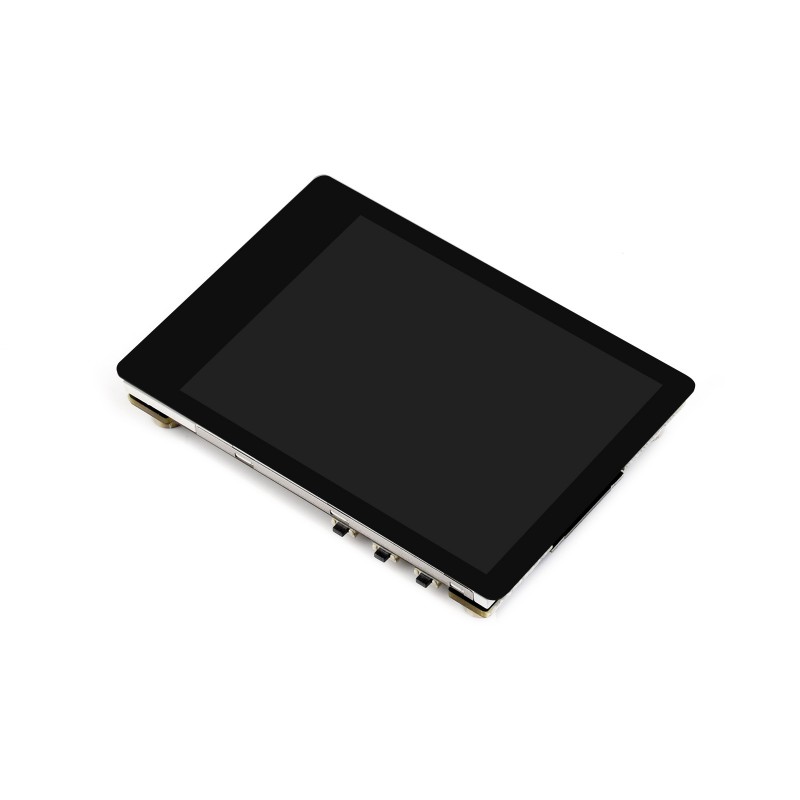

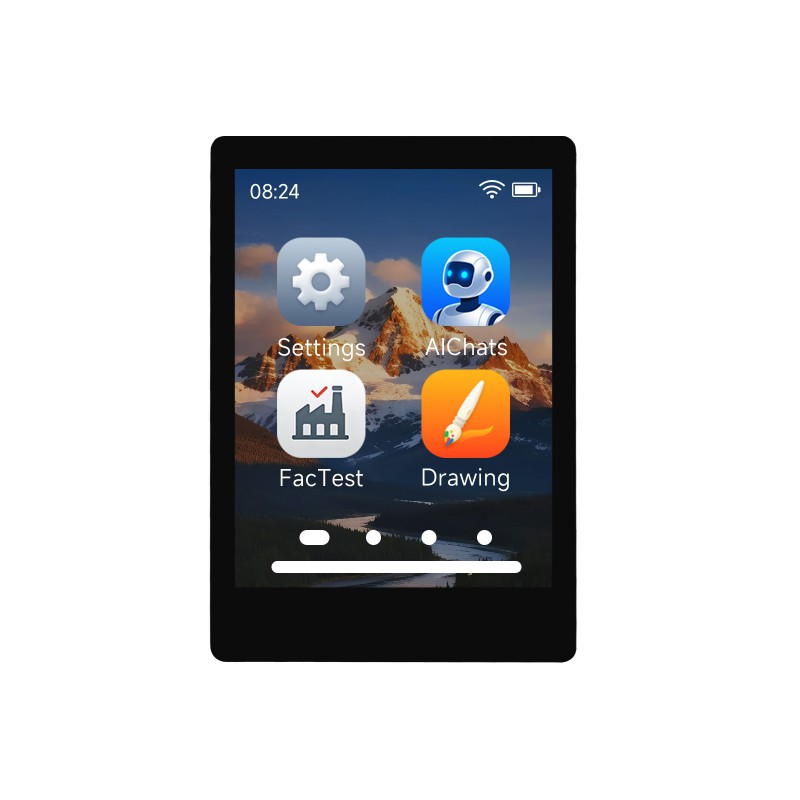

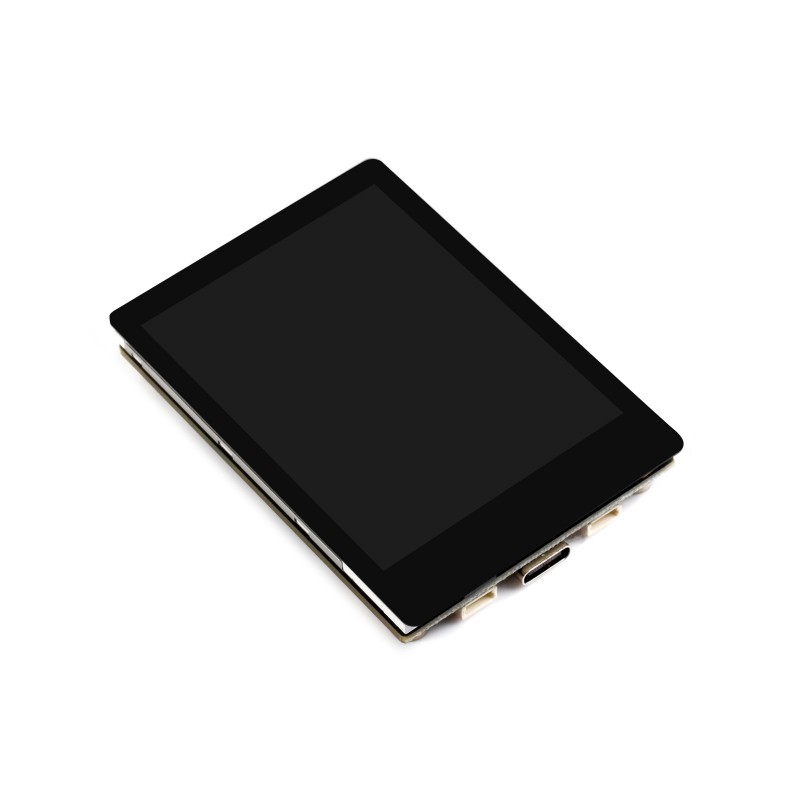

Popis
Waveshare ESP32-C5-Touch-LCD-2.8 je vývojová doska s čipom ESP32-C5, 2,8″ dotykovým LCD displejom, senzormi, TF slotom, audio rozhraním a podporou bezdrôtovej komunikácie. Je vhodná na IoT projekty, jednoduché HMI rozhrania, hlasové aplikácie, zobrazovanie údajov, prácu so senzormi a prototypovanie inteligentných zariadení.
Produkt je dostupný v dvoch variantoch – s 3,7 V lítiovou batériou alebo bez batérie. Samotná vývojová doska a jej technické parametre sú v oboch variantoch rovnaké.
Hlavné vlastnosti
- Vývojová doska s ESP32-C5 pre IoT, HMI a multimediálne projekty
- 2,8″ dotykový IPS LCD displej s rozlíšením 240 × 320 px
- Podpora WiFi, Bluetooth, Zigbee a Thread komunikácie
- Integrované senzory pohybu, teploty a vlhkosti
- Audio vstup a výstup pre hlasové a zvukové aplikácie
- TF slot na ukladanie dát
- Možnosť napájania cez USB-C alebo 3,7 V lítiovú batériu
- Integrovaný obvod na nabíjanie pripojenej batérie
- Podpora Arduino IDE a ESP-IDF
Technické špecifikácie
| Hlavný čip | ESP32-C5-WROOM-1 |
| Procesor | 32-bit RISC-V, až 240 MHz |
| SRAM | 384 KB |
| ROM | 320 KB |
| PSRAM | 8 MB |
| Flash pamäť | 32 MB |
| Bezdrôtová komunikácia | 2,4 GHz a 5 GHz WiFi, Bluetooth 5 LE, IEEE 802.15.4, Zigbee 3.0, Thread |
| Displej | 2,8″ IPS LCD, 240 × 320 px, 262K farieb |
| Dotyk | Kapacitný, I2C, s podporou prerušenia |
| Ovládač displeja | ST7789 |
| Dotykový čip | CST3530 |
| Senzory | QMI8658 (6-osový IMU), SHTC3 (teplota a vlhkosť), RTC PCF85063 |
| Pamäťová karta | TF / microSD slot, max. 64 GB |
| Audio | ES8311 kodek, NS4150B zosilňovač, mikrofón, externý reproduktor |
| USB | USB-C na napájanie, programovanie a ladenie |
| Rozhrania | UART, I2C, GPIO, USB Serial |
| Batériové napájanie | 3,7 V lítiová batéria, MX1.25 2-pin konektor |
| Správa nabíjania | ETA6098 |
| Vývojové prostredie | Arduino IDE, ESP-IDF |
Dostupné varianty
| Variant | Kód výrobcu | Batéria v balení |
|---|---|---|
| Bez batérie | 34958 | Nie |
| S 3,7 V batériou | 34957 | Áno, 3,7 V lítiová batéria |
Napájanie a batéria
Dosku je možné napájať cez USB-C alebo pomocou 3,7 V lítiovej batérie pripojenej cez 2-pinový konektor MX1.25. Integrovaný nabíjací obvod ETA6098 umožňuje nabíjanie pripojenej batérie cez USB-C.
Variant „S 3,7 V batériou“ obsahuje batériu vhodnú na vytváranie prenosných projektov. Variant „Bez batérie“ sa dodáva bez akumulátora, no zachováva možnosť jeho dodatočného pripojenia.
Upozornenie: Batéria pre zálohovanie RTC nie je súčasťou ani jedného variantu. Pri použití vlastnej batérie je potrebné overiť jej napätie, konektor a polaritu.
Rozloženie dosky

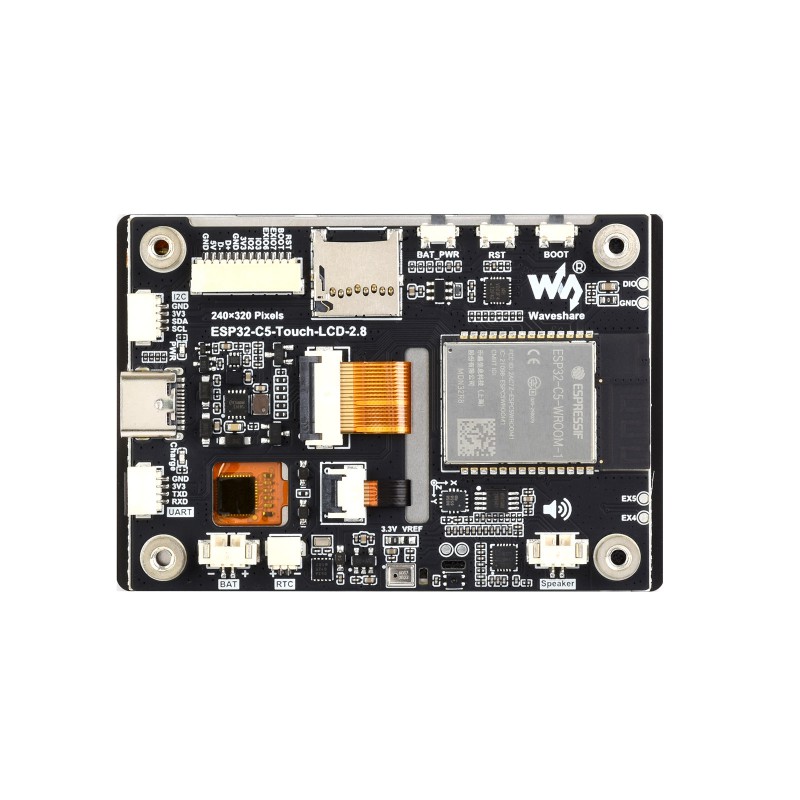

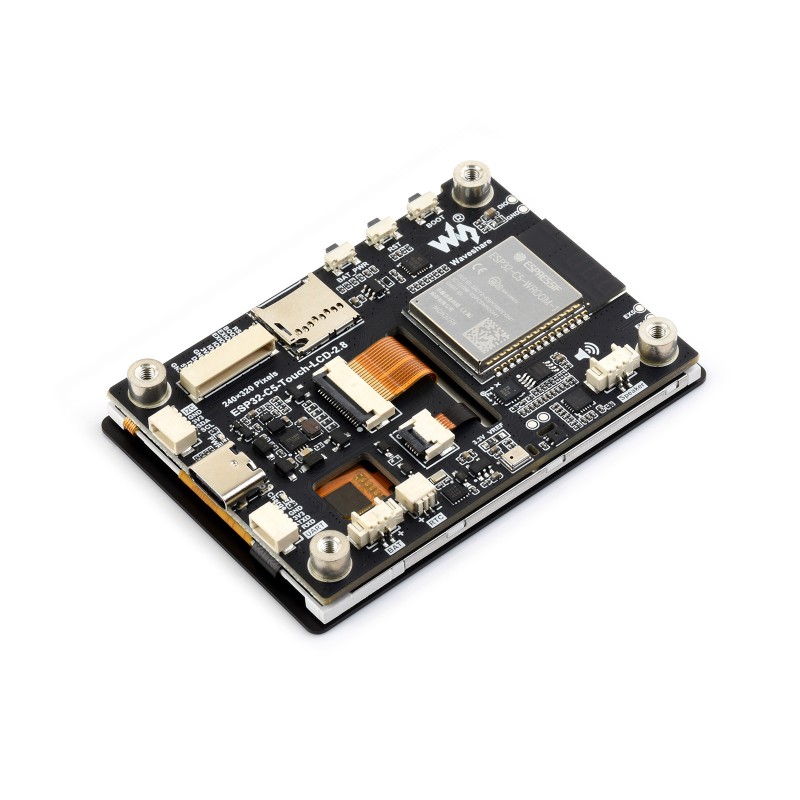

Na obrázku je zobrazené rozloženie hlavných častí dosky ESP32-C5-Touch-LCD-2.8 vrátane displeja, senzorov, audio obvodov a rozširujúcich rozhraní.
| Číslo | Popis | Číslo | Popis |
|---|---|---|---|
| 1 | ESP32-C5-WROOM-1 modul | 9 | TF slot na pamäťovú kartu |
| 2 | Rozširujúce I/O piny | 10 | Tlačidlo BAT pre batériové napájanie |
| 3 | MX1.25 2-pin konektor reproduktora | 11 | MX1.25 2-pin konektor pre 3,7 V batériu |
| 4 | ES8311 audio kodek | 12 | UART rozhranie |
| 5 | NS4150B zosilňovač | 13 | Indikátor nabíjania |
| 6 | SHTC3 senzor teploty a vlhkosti | 14 | USB-C konektor |
| 7 | QMI8658 šesťosový senzor | 15 | ETA6098 nabíjací obvod |
| 8 | PCF85063 RTC obvod | 16 | I2C rozhranie |
Rozhrania a priradenie pinov
Doska má vyvedené napájacie piny, USB/GPIO signály, I2C rozhranie, UART rozhranie a ďalšie rozširujúce piny.
Audio a senzory
Integrovaný audio kodek ES8311, zosilňovač NS4150B a mikrofón umožňujú vytvárať hlasové a multimediálne aplikácie. Pribalený reproduktor je možné pripojiť cez konektor MX1.25.
Senzor QMI8658 poskytuje informácie o pohybe a orientácii, SHTC3 umožňuje meranie teploty a vlhkosti a RTC obvod PCF85063 zabezpečuje funkcie reálneho času.
Obsah balenia
- 1× vývojová doska ESP32-C5-Touch-LCD-2.8
- 1× SH1.0 12-pin kábel, približne 100 mm
- 2× SH1.0 4-pin kábel, približne 100 mm
- 1× reproduktor 8 Ω / 2 W
- 1× lítiová batéria 3,7 V – iba pri variante „S 3,7 V batériou“
Upozornenie: Variant „Bez batérie“ neobsahuje lítiový akumulátor. Ostatné príslušenstvo je pre oba varianty rovnaké.
Dokumentácia
Návody, príklady zapojenia, schémy a vývojovú dokumentáciu pre Arduino IDE a ESP-IDF nájdete v Wiki.
