Popis

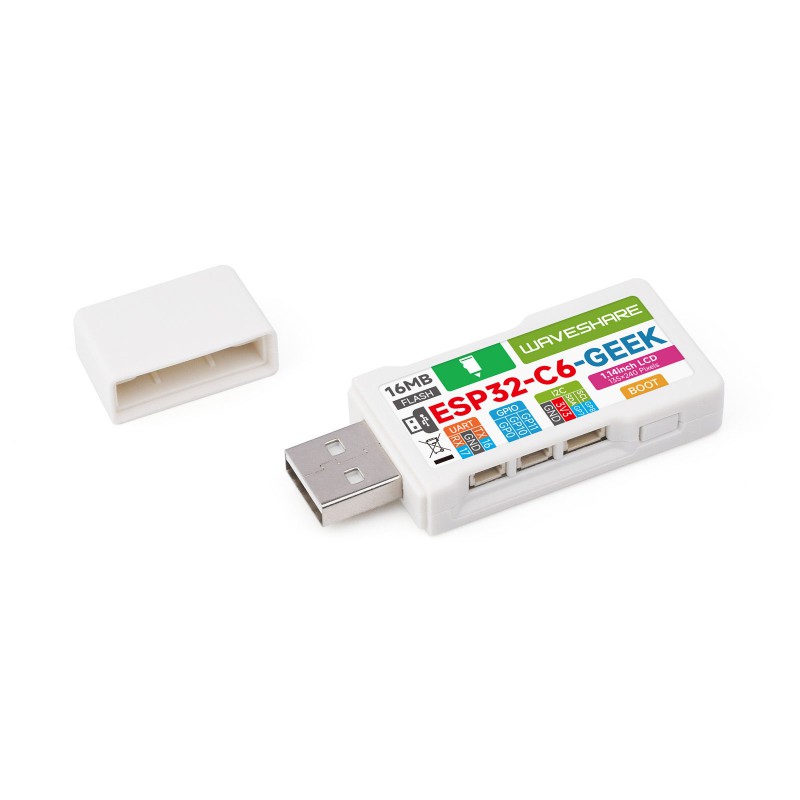

Waveshare ESP32-C6-GEEK je kompaktná vývojová doska založená na čipe ESP32-C6. Kombinuje USB-A konektor, 1,14″ IPS LCD displej, TF slot, WiFi 6, Bluetooth 5 a rozširujúce rozhrania v jednom malom zariadení.
Doska je vhodná na IoT projekty, testovanie rozhraní, zobrazovanie jednoduchých údajov, prácu so súbormi na TF karte a vývoj aplikácií cez Arduino IDE alebo ESP-IDF.
Hlavné vlastnosti
- kompaktná vývojová doska s ESP32-C6
- vhodná na IoT, testovanie rozhraní a menšie vývojové projekty
- integrovaný farebný LCD displej na zobrazovanie údajov
- bezdrôtová komunikácia WiFi 6 a Bluetooth 5 LE
- TF slot na ukladanie obrázkov alebo súborov
- USB-A konektor priamo na doske
- rozširujúce rozhrania UART, GPIO a I2C

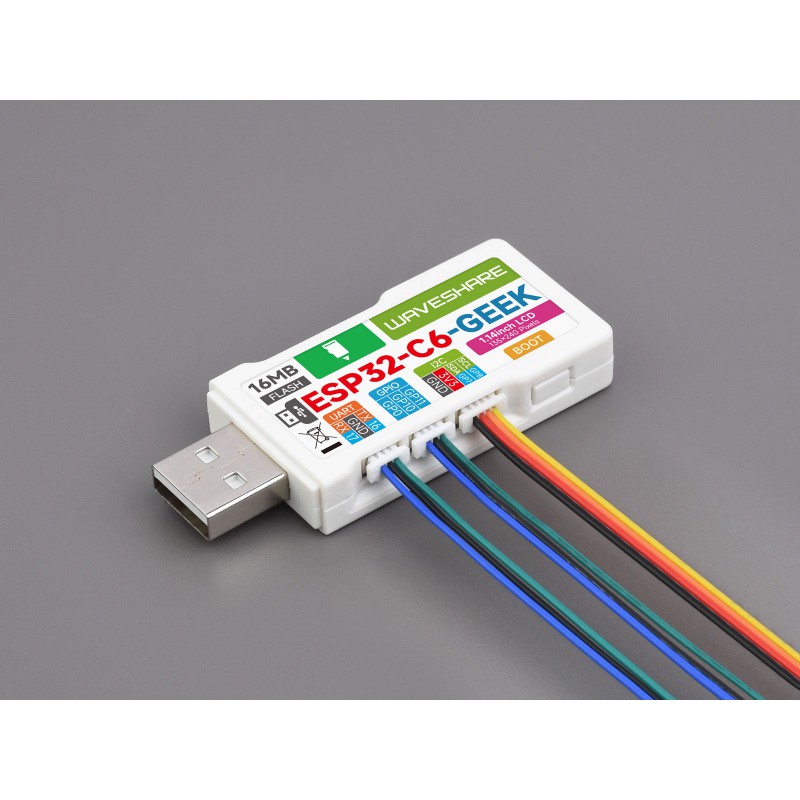

- plastový kryt a prepojovacie káble súčasťou balenia
- podpora Arduino IDE a ESP-IDF
Viac funkcií v jednom zariadení

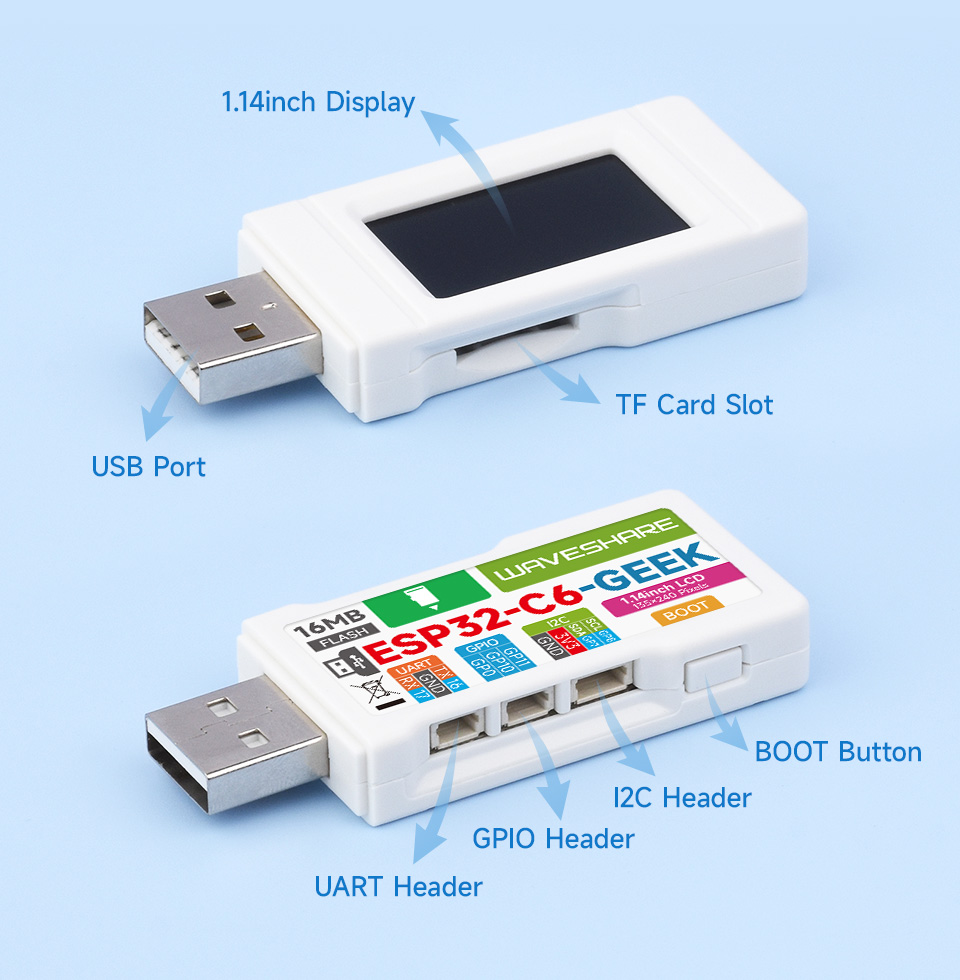

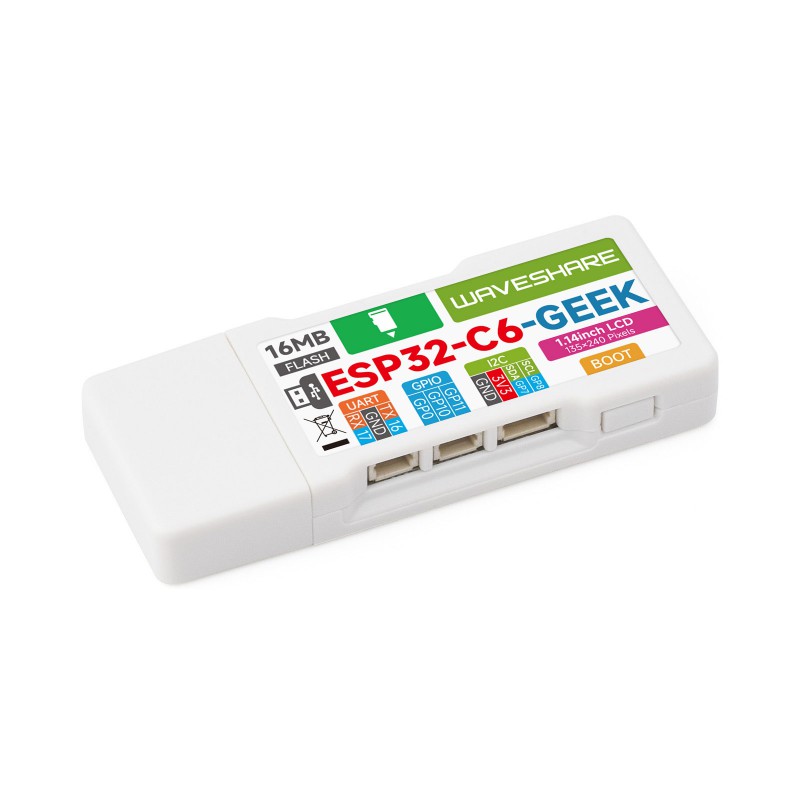

ESP32-C6-GEEK spája viacero praktických funkcií v kompaktnom prevedení. Na doske sa nachádza USB-A konektor, 1,14″ IPS LCD displej, TF slot, bezdrôtová komunikácia WiFi 6 / Bluetooth 5 a rozširujúce rozhrania UART, GPIO a I2C.
Technické špecifikácie
| Hlavný čip | ESP32-C6 |
| Procesor | 32-bit RISC-V, až 160 MHz |
| SRAM | 512 KB |
| ROM | 320 KB |
| Flash pamäť | 16 MB |
| Bezdrôtová komunikácia | 2,4 GHz WiFi 6, Bluetooth 5 LE |
| Displej | 1,14″ IPS LCD, 240 × 135 px, 65K farieb |
| TF karta | slot na TF kartu |
| Rozhrania | UART, GPIO, I2C |
| USB konektor | USB-A male |
| Vývojové prostredie | Arduino IDE, ESP-IDF |
Špecifikácie LCD displeja
| Prevádzkové napätie | 3,3 V / 5 V |
| Rozlíšenie | 240 × 135 px |
| Komunikačné rozhranie | 4-vodičové SPI |
| Veľkosť zobrazovacej plochy | 24,91 × 14,86 mm |
| Typ panelu | IPS |
| Veľkosť pixelu | 0,1101 × 0,1035 mm |
| Riadiaci čip displeja | ST7789 |
| Rozmery produktu | 61,00 × 24,50 mm |
Rozloženie dosky

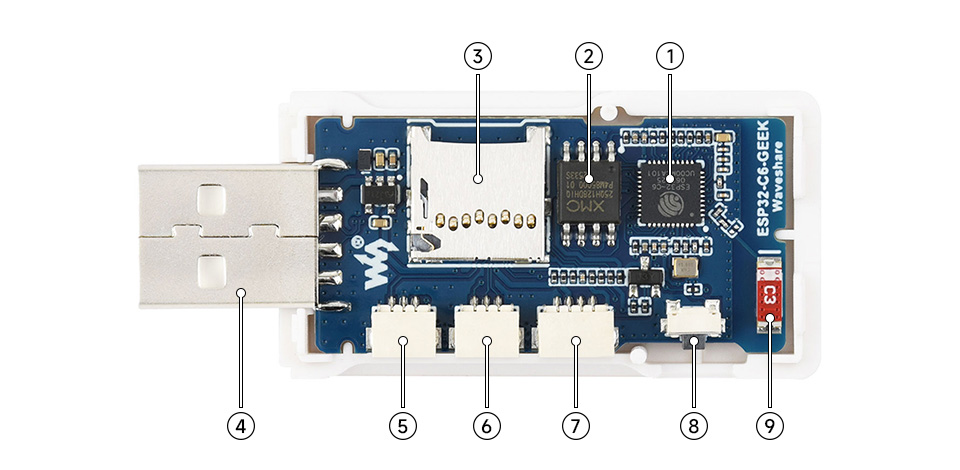

Na obrázku v galérii je zobrazené rozloženie hlavných častí dosky ESP32-C6-GEEK. Jednotlivé čísla označujú tieto prvky:
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-C6, SoC s podporou WiFi a Bluetooth, pracovná frekvencia až 160 MHz | 6 | GPIO header, vyvedené dostupné IO piny na rozšírenie |
| 2 | 16 MB NOR-Flash pamäť na ukladanie dát | 7 | I2C header, použiteľný na testovanie cieľových dosiek |
| 3 | slot na TF kartu | 8 | tlačidlo BOOT na spustenie zariadenia a ladenie funkcií |
| 4 | USB-A konektor | 9 | integrovaná anténa pre 2,4 GHz WiFi 6 a Bluetooth 5 LE |
| 5 | UART header, môže slúžiť aj ako USB-to-serial adaptér |
Poznámka k verzii V2
Výrobca uvádza, že od 23. 3. 2026 je dodávaná verzia V2. Produkty s označením V2 na zadnej strane sú verzia V2, ostatné kusy sú verzia V1. Príklady pre V1 a V2 nie sú navzájom kompatibilné.
Rozdiel medzi V1 a V2 je v priradení pinov TF karty. Vo verzii V2 zdieľa TF karta SPI zbernicu s LCD displejom namiesto použitia samostatných pinov.
Obsah balenia
- 1× ESP32-C6-GEEK
- 1× plastový kryt
- prepojovacie káble podľa balenia výrobcu
Dokumentácia
Dokumentáciu, príklady a návody pre Arduino IDE a ESP-IDF nájdete na: Waveshare ESP32-C6-GEEK dokumentácia.
