Waveshare ESP32-C6-LCD-0.85 vývojová doska s 0,85″ LCD, WiFi 6, Bluetooth 5

18.25€ (bez DPH 14.84€ )

Kompaktná ESP32-C6 doska s LCD, audiom a 1000 mAh batériou

2 na sklade

Skladom 2 ks

Pridať medzi obľúbené
Katalógové číslo: 33966 Kategórie: , Značka:

Popis

Waveshare ESP32-C6-LCD-0.85 je kompaktná vývojová doska založená na mikrokontroléri ESP32-C6 s 32-bitovým RISC-V procesorom. Ponúka 2,4 GHz WiFi 6, Bluetooth 5 LE a IEEE 802.15.4 s podporou technológií Zigbee 3.0 a Thread.

Doska je vybavená 0,85″ farebným IPS LCD displejom s rozlíšením 128 × 128 px, ôsmimi programovateľnými RGB LED, slotom na microSD kartu, dvojicou mikrofónov a audio obvodmi. Vďaka tomu je vhodná na multimediálne projekty, hlasové ovládanie, IoT aplikácie, zobrazovanie údajov alebo experimentovanie s online AI službami.

Hlavné vlastnosti

  • ESP32-C6 s 32-bitovým RISC-V procesorom až 160 MHz
  • 2,4 GHz WiFi 6, Bluetooth 5 LE, Zigbee 3.0 a Thread
  • 0,85″ farebný IPS LCD displej s rozlíšením 128 × 128 px
  • 8 programovateľných RGB LED pre svetelné efekty
  • dvojica mikrofónov a audio kodek pre hlasové a multimediálne aplikácie
  • I²C a UART kontaktné plôšky pre pripojenie ďalších zariadení
  • podpora Arduino IDE a ESP-IDF

Technické špecifikácie

Mikrokontrolér ESP32-C6FH8
Procesor 32-bit RISC-V, jednojadrový, až 160 MHz
SRAM 512 KB
ROM 320 KB
Flash 8 MB
WiFi 2,4 GHz WiFi 6
Bluetooth Bluetooth 5 LE
Ďalšia bezdrôtová komunikácia IEEE 802.15.4, Zigbee 3.0, Thread
Displej 0,85″ IPS LCD
Rozlíšenie 128 × 128 px
Počet farieb 65 000
Radič displeja ST7735
Rozhranie displeja 4-vodičové SPI
Aktívna plocha displeja 15,21 × 15,21 mm
RGB LED 8× programovateľná RGB LED
Audio ES8311, ES7210, NS4150
Mikrofóny 2× integrovaný mikrofón
Úložisko microSD / TF karta
Rozhrania I²C, UART, USB
USB USB Type-C
Batéria 3,7 V / 1000 mAh Li-ion, súčasť balenia

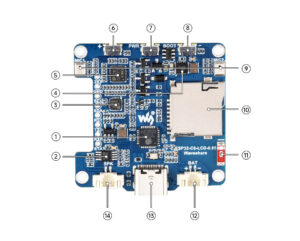

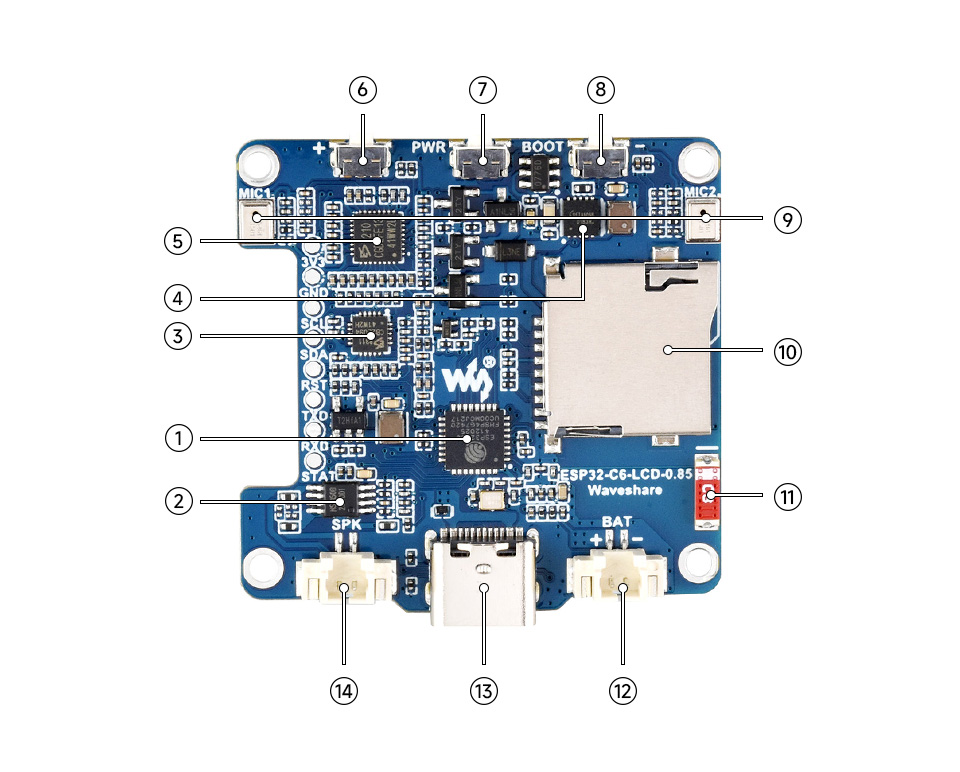

Časti a funkcie dosky

  1. ESP32-C6FH8 – hlavný mikrokontrolér s jednojadrovým RISC-V procesorom až 160 MHz
  2. NS4150 – audio výkonový zosilňovač
  3. ES8311 – audio kodek
  4. Riadenie batérie – obvod pre nabíjanie a vybíjanie lítiovej batérie
  5. ES7210 – ADC obvod používaný napríklad pre spracovanie signálu mikrofónov a potlačenie ozveny
  6. PLUS – programovateľné používateľské tlačidlo
  7. PWR – zapnutie a vypnutie zariadenia, možnosť vlastného využitia
  8. BOOT – tlačidlo používané pri spustení, programovaní a ladení
  9. Dvojica mikrofónov – pre záznam zvuku a hlasové aplikácie
  10. TF / microSD slot – pre rozšírenie úložiska
  11. Integrovaná anténa – pre bezdrôtovú komunikáciu
  12. MX1.25 2-pin konektor batérie – pre 3,7 V lítiovú batériu, podporuje nabíjanie a vybíjanie
  13. USB Type-C – programovanie ESP32-C6 a výpis sériových logov
  14. Konektor reproduktora – pre pripojenie externého reproduktora

Možnosti použitia

Doska je vhodná pre IoT zariadenia, malé informačné displeje, hlasové asistenty, AI experimenty, prehrávanie zvuku, svetelné efekty, prenosné zariadenia a multimediálne projekty. Vďaka podpore WiFi 6, Bluetooth 5 LE, Zigbee a Thread ju možno využiť aj pri vývoji zariadení pre inteligentnú domácnosť.

Obsah balenia

  • 1× Waveshare ESP32-C6-LCD-0.85
  • 1× 3,7 V / 1000 mAh lítiová batéria
  • 1× izolačná PC fólia

Návody pre Arduino IDE a ESP-IDF, ukážkové programy, postup programovania, AI aplikácie a ďalšie technické informácie nájdete na Wiki – ESP32-C6-LCD-0.85.

Ďalšie informácie

Hmotnosť 45 g

Časté otázky

Je displej dotykový?

Nie. Integrovaný 0,85″ IPS LCD displej nie je dotykový. Ovládanie je možné realizovať pomocou tlačidiel alebo vlastného programu.

Je batéria súčasťou balenia?

Áno. Táto verzia produktu, SKU 33966, sa dodáva s 3,7 V / 1000 mAh lítiovou batériou.

Dá sa batéria nabíjať priamo cez USB-C?

Áno. Doska obsahuje obvod na správu batérie a podporuje nabíjanie aj vybíjanie pripojenej 3,7 V lítiovej batérie.

Môžem zariadenie používať aj bez batérie?

Áno. Dosku je možné napájať priamo cez USB Type-C, takže batéria nie je potrebná pri stacionárnom použití.

Podporuje doska Zigbee a Thread?

Áno. ESP32-C6 podporuje bezdrôtový štandard IEEE 802.15.4, ktorý umožňuje vytvárať aplikácie využívajúce Zigbee 3.0 a Thread. Konkrétne funkcie je potrebné implementovať v použitom firmvéri.

Podporuje ESP32-C6-LCD-0.85 WiFi 5 GHz?

Nie. Doska podporuje 2,4 GHz WiFi 6. Nepodporuje WiFi v pásme 5 GHz.

Je reproduktor súčasťou dosky?

Doska má konektor pre externý reproduktor a integrovaný audio zosilňovač. Reproduktor sa pripája k samostatnému konektoru SPK.

Na čo slúžia dva mikrofóny?

Dvojica integrovaných mikrofónov umožňuje záznam hlasu a využitie v hlasových, multimediálnych alebo AI aplikáciách. Audio obvod ES7210 podporuje aj spracovanie signálu pre potlačenie ozveny.

Dá sa na microSD kartu ukladať zvuk alebo obrázky?

Áno. Slot na microSD / TF kartu je možné využiť na ukladanie dát, napríklad obrázkov, zvukových súborov alebo údajov vytvorených vlastnou aplikáciou.

Dá sa na displeji zobrazovať vlastná grafika?

Áno. LCD s rozlíšením 128 × 128 px je možné programovo ovládať a zobrazovať na ňom text, ikony, obrázky, údaje zo senzorov alebo vlastné používateľské rozhranie.

Dá sa doska programovať cez Arduino IDE?

Áno. Výrobca poskytuje podporu a ukážkové programy pre Arduino IDE aj ESP-IDF.

Na čo slúži tlačidlo BOOT?

Tlačidlo BOOT sa používa pri spúšťaní, programovaní a ladení zariadenia. Jeho presná funkcia môže závisieť od nahraného firmvéru.

Na čo slúži tlačidlo PLUS?

Tlačidlo PLUS je používateľsky programovateľné a vo vlastnej aplikácii mu môžete priradiť požadovanú funkciu.

Na čo slúži osem RGB LED?

Integrovaných 8 programovateľných RGB LED je možné použiť na signalizáciu stavov, svetelné efekty, notifikácie alebo ako súčasť vlastného používateľského rozhrania.

Je doska vhodná na hlasového asistenta alebo AI projekt?

Áno. Vďaka WiFi, dvojici mikrofónov, audio obvodom, displeju a ESP32-C6 je vhodná na experimentovanie s hlasovým ovládaním a online AI službami. Konkrétne možnosti závisia od použitého firmvéru a služby.

Kde nájdem príklady zapojenia a programovania?

Návody pre Arduino IDE a ESP-IDF, príklady použitia jednotlivých periférií a ďalšie technické informácie nájdete na Waveshare Wiki – ESP32-C6-LCD-0.85.
