Popis
Waveshare ESP32-C6-Touch-AMOLED-1.32 je kompaktná vývojová doska s čipom ESP32-C6, okrúhlym 1,32″ kapacitným dotykovým AMOLED displejom a podporou bezdrôtovej komunikácie WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread.
Doska je vhodná na malé smart zariadenia, IoT projekty, ovládacie panely, grafické rozhrania, hlasové aplikácie a prenosné projekty. Okrem displeja obsahuje aj mikrofón, audio kodek, konektor pre reproduktor, USB-C port a konektor pre 3,7 V lítiovú batériu.

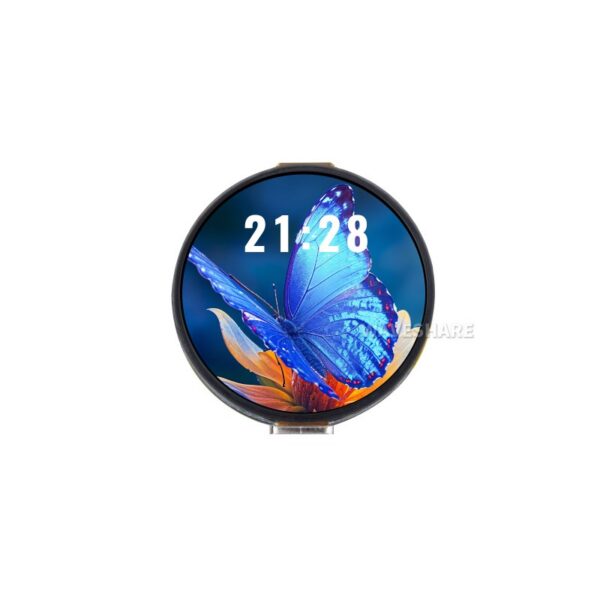

AMOLED displej ponúka vysoký kontrast, sýte farby a jemné zobrazenie, vďaka čomu je vhodný na moderné používateľské rozhrania a malé HMI aplikácie.
Hlavné vlastnosti
- vývojová doska s čipom ESP32-C6
- 1,32″ kapacitný dotykový AMOLED displej
- rozlíšenie displeja 466 × 466 px
- WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread
- 16 MB Flash pamäť
- integrovaný mikrofón a audio kodek ES8311
- konektor pre externý reproduktor
- USB-C konektor na programovanie a komunikáciu
- konektor pre 3,7 V lítiovú batériu
- 12PIN SH1.0 rozširujúce rozhranie
- podpora ESP-IDF a Arduino IDE
Technické špecifikácie
| Čip | ESP32-C6 |
| Procesor | 32-bitový RISC-V procesor, až 160 MHz |
| Pamäť | 512 KB HP SRAM, 16 KB LP SRAM, 320 KB ROM |
| Flash pamäť | 16 MB |
| Displej | 1,32″ AMOLED, kapacitný dotyk |
| Rozlíšenie displeja | 466 × 466 px |
| Farby displeja | 16,7 milióna farieb |
| Jas displeja | 500 cd/m² |
| Kontrast | 10000:1 |
| Ovládač displeja | CO5300 |
| Dotykový čip | CST820 |
| Bezdrôtová komunikácia | WiFi 6, Bluetooth 5, IEEE 802.15.4 |
| Podporované technológie | Zigbee 3.0, Thread, Bluetooth Mesh |
| Audio | ES8311 audio kodek, mikrofón, konektor pre reproduktor |
| Batériový konektor | MX1.25 2PIN pre 3,7 V lítiovú batériu |
| Rozširujúce rozhranie | SH1.0 12PIN |
| USB konektor | USB Type-C |
| Tlačidlá | PWR, BOOT |
| Podporované prostredia | ESP-IDF, Arduino IDE |

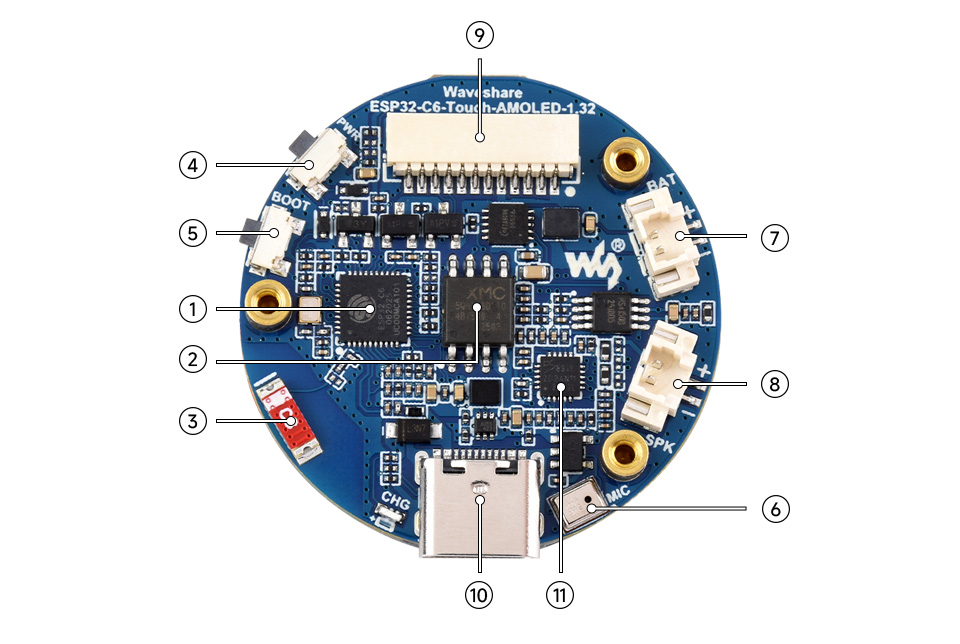

Popis hlavných častí dosky
| Číslo | Časť dosky | Popis |
| 1 | ESP32-C6 | Hlavný čip s podporou WiFi 6, Bluetooth 5 a IEEE 802.15.4. |
| 2 | ES8311 | Audio kodek pre zvukové aplikácie. |
| 3 | Anténa | Integrovaná anténa pre bezdrôtovú komunikáciu. |
| 4 | PWR konektor | Konektor napájania / ovládania napájania podľa zapojenia dosky. |
| 5 | BOOT konektor / tlačidlo | Slúži na vstup do režimu nahrávania programu. |
| 6 | Mikrofón | Integrovaný mikrofón pre hlasové a audio aplikácie. |
| 7 | BAT konektor | Konektor pre 3,7 V lítiovú batériu. |
| 8 | SPK konektor | Konektor pre pripojenie externého reproduktora. |
| 9 | 12PIN SH1.0 konektor | Rozširujúce rozhranie s napájaním, I2C, USB, UART a GPIO pinmi. |
| 10 | USB Type-C | Konektor na napájanie, programovanie a komunikáciu. |
| 11 | Flash pamäť | 16 MB Flash pamäť na uloženie programu a dát. |

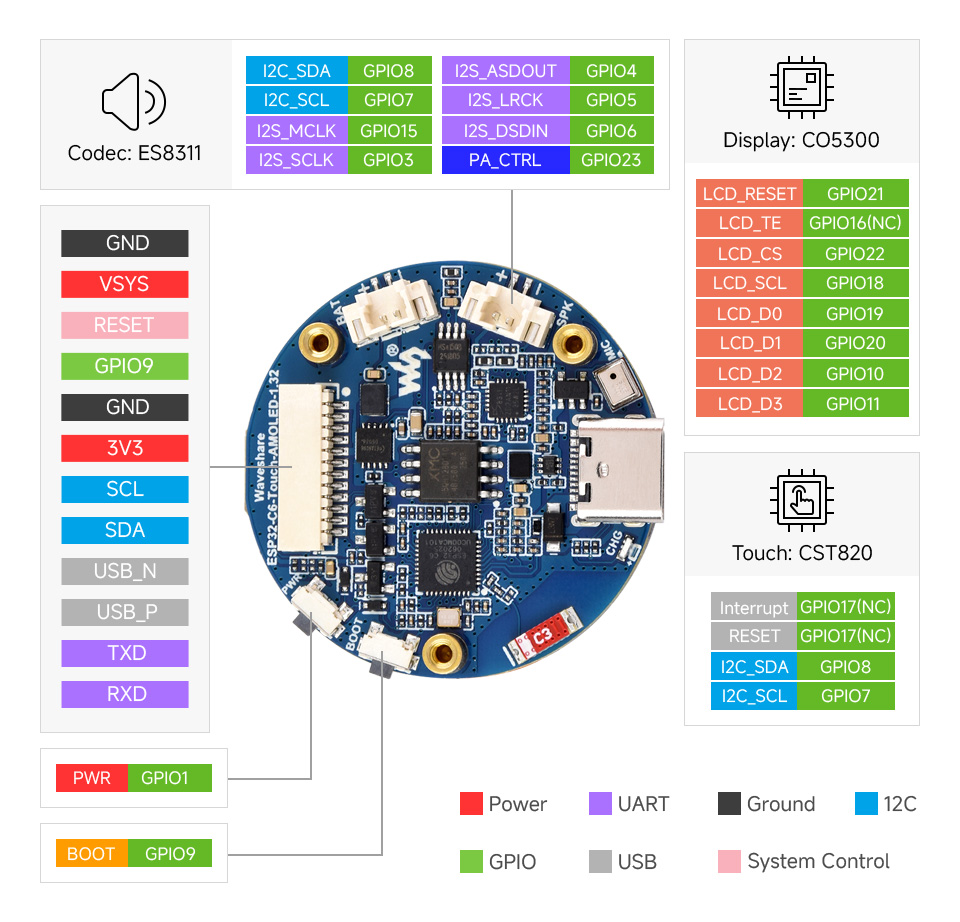

Rozhrania a pinout
Pinout dosky zobrazuje pripojenie displeja, dotyku, audio kodeku a dostupných rozhraní. Na 12PIN SH1.0 konektore sú vyvedené napájacie piny, I2C, USB, UART a GPIO. Displej používa ovládač CO5300 a dotykové ovládanie zabezpečuje čip CST820.
Displej a dotykové ovládanie
Doska používa 1,32″ AMOLED displej s rozlíšením 466 × 466 px. Displej komunikuje cez QSPI rozhranie a dotykové ovládanie je riešené cez I2C. Vďaka vysokému rozlíšeniu a sýtym farbám je vhodný na malé grafické rozhrania, menu, indikátory a HMI aplikácie.
Audio výbava
Na doske sa nachádza integrovaný mikrofón, audio kodek ES8311 a konektor pre externý reproduktor. Vďaka tomu je doska použiteľná aj pre hlasové ovládanie, jednoduchý zvukový výstup alebo experimenty s audio aplikáciami.
Napájanie
Dosku je možné napájať cez USB-C. K dispozícii je aj konektor pre 3,7 V lítiovú batériu. Batéria nie je súčasťou balenia.
Možné použitie
- malé smart zariadenia s dotykovým displejom
- IoT a AIoT projekty
- ovládacie panely a malé HMI rozhrania
- hlasové aplikácie a audio projekty
- smart home zariadenia s WiFi, Bluetooth, Zigbee alebo Thread
- prenosné zariadenia napájané z lítiovej batérie
- vývoj aplikácií v ESP-IDF alebo Arduino IDE
Poznámka k príslušenstvu
Súčasťou balenia je aj externý reproduktor. Lítiová batéria nie je súčasťou balenia.
Dokumentácia
Dokumentáciu, vývojové zdroje a príklady nájdete na stránke výrobcu: Waveshare ESP32-C6-Touch-AMOLED-1.32 Wiki
