Popis

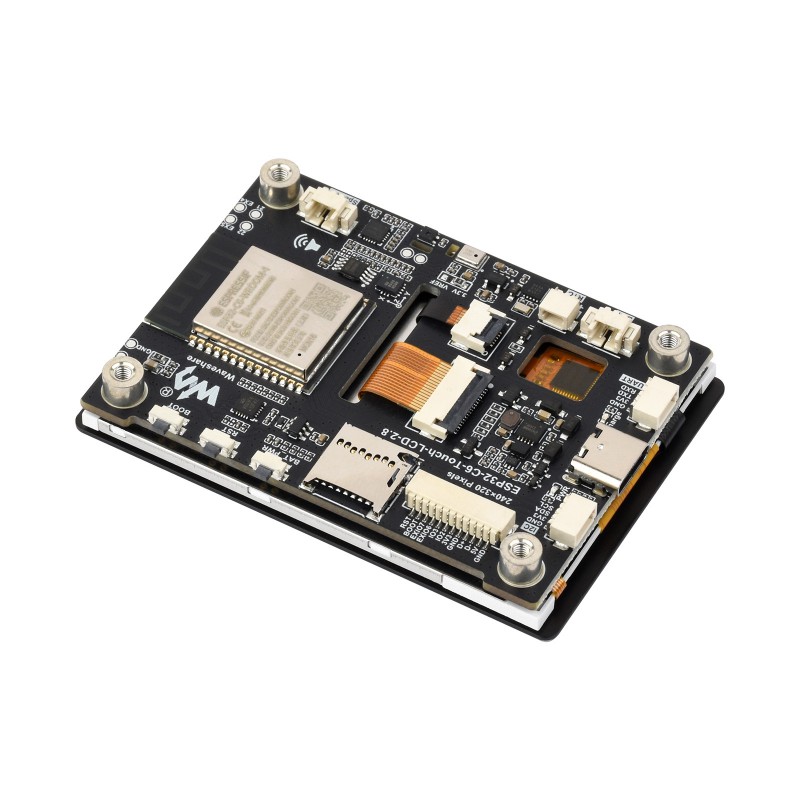

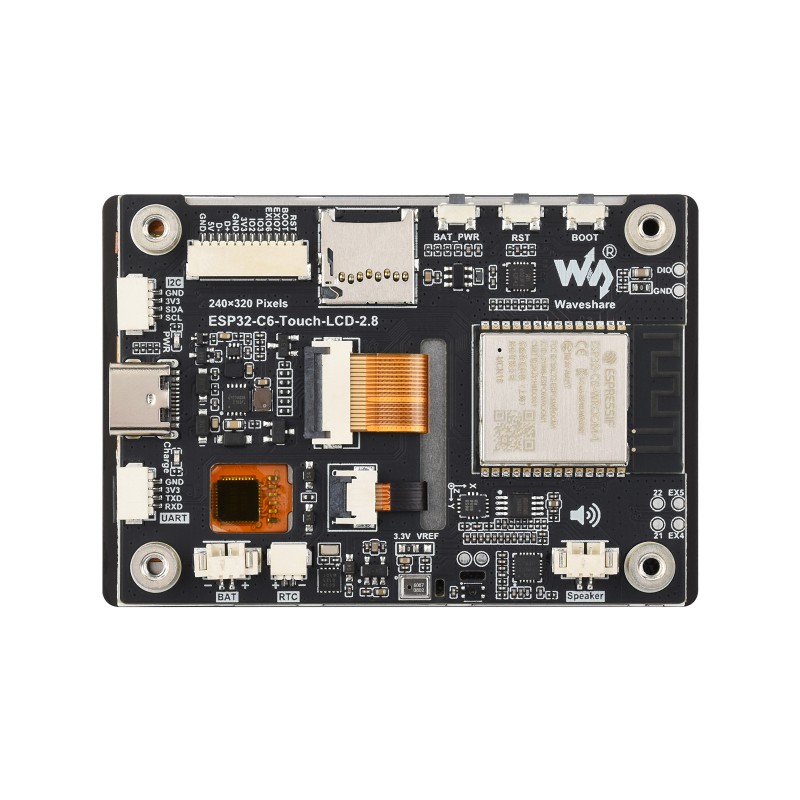

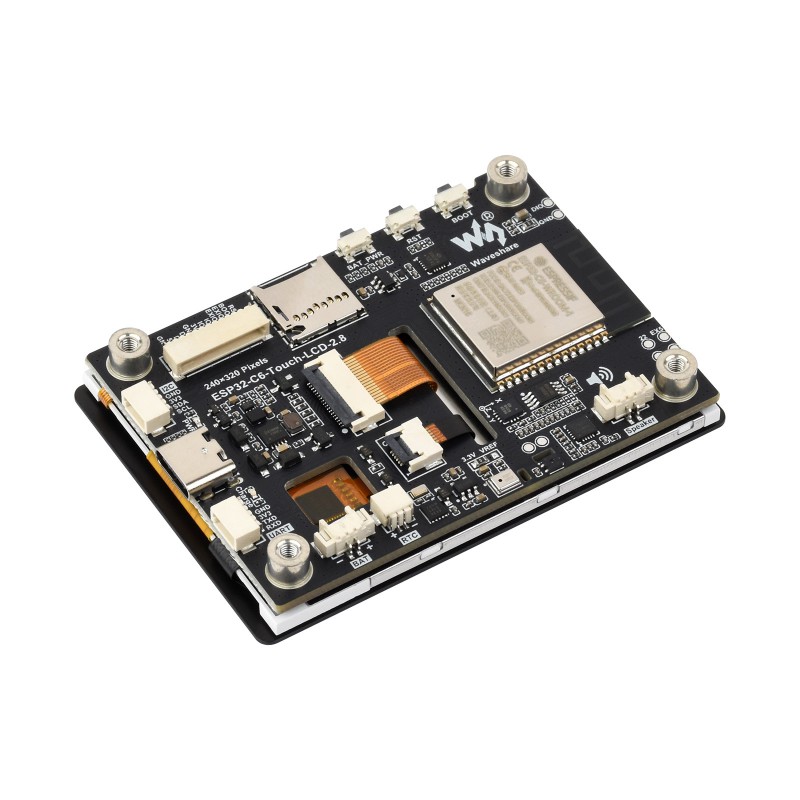

Waveshare ESP32-C6-Touch-LCD-2.8 je vývojová doska založená na module ESP32-C6-WROOM-1 s integrovaným 2,8″ kapacitným dotykovým LCD displejom. Kombinuje bezdrôtovú komunikáciu, senzory, audio rozhranie a TF slot, vďaka čomu je vhodná na vývoj IoT zariadení, HMI rozhraní, smart ovládačov a interaktívnych aplikácií.
Doska podporuje WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread. Je dostupná v dvoch variantoch – s 3,7 V lítiovou batériou alebo bez batérie. Hardvérové funkcie samotnej dosky sú v oboch prípadoch rovnaké.
Hlavné vlastnosti

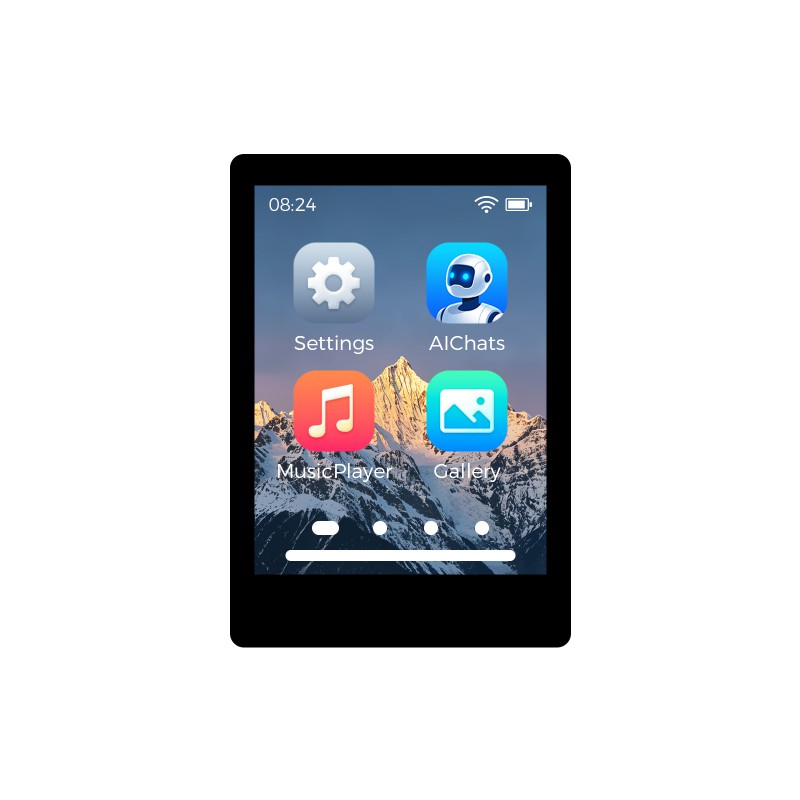

- 2,8″ IPS LCD s kapacitným dotykom na tvorbu grafických rozhraní
- Bezdrôtová komunikácia WiFi 6, Bluetooth 5, Zigbee 3.0 a Thread
- Integrované senzory pohybu, teploty a vlhkosti
- RTC obvod na prácu s reálnym časom
- Mikrofón, audio kodek a zosilňovač pre hlasové aplikácie
- TF/microSD slot na rozšírenie úložiska
- Napájanie cez USB-C alebo 3,7 V lítiovú batériu
- Integrovaný obvod na nabíjanie pripojenej batérie
- Podpora Arduino IDE a ESP-IDF
Technické špecifikácie
| Hlavný modul | ESP32-C6-WROOM-1 |
| Procesor | 32-bit RISC-V, 1 jadro, až 160 MHz |
| Flash pamäť | 16 MB |
| Displej | 2,8″ IPS LCD |
| Rozlíšenie | 240 × 320 px, 262K farieb |
| Ovládač displeja | ST7789, SPI |
| Dotyk | Kapacitný, CST3530, I2C |
| Bezdrôtová komunikácia | 2,4 GHz WiFi 6, Bluetooth 5 LE, IEEE 802.15.4, Zigbee 3.0, Thread |
| IMU | QMI8658, 6-osový senzor pohybu |
| Senzor teploty a vlhkosti | SHTC3 |
| RTC | PCF85063A |
| Audio | ES8311 kodek, NS4150B zosilňovač, mikrofón a konektor pre reproduktor |
| Pamäťová karta | TF/microSD slot, max. 64 GB |
| Rozhrania | UART, I2C, GPIO, USB |
| USB | USB-C na napájanie, programovanie a ladenie |
| Batériové napájanie | 3,7 V lítiová batéria, MX1.25 2-pin konektor |
| Nabíjací obvod | ETA6098 |
| I/O expander | CH32V003 |
| Vývojové prostredie | Arduino IDE, ESP-IDF |
Dostupné varianty
| Variant | Batéria v balení |
|---|---|
| Bez batérie | Nie |
| S 3,7 V batériou | Áno, 3,7 V lítiová batéria |
Oba varianty obsahujú rovnakú vývojovú dosku a podporujú rovnaké funkcie. Rozdiel spočíva v prítomnosti lítiovej batérie v balení.
Napájanie a batéria
Dosku možno napájať cez USB-C alebo pomocou 3,7 V lítiovej batérie pripojenej cez 2-pinový konektor MX1.25. Integrovaný obvod ETA6098 umožňuje nabíjanie kompatibilnej batérie cez USB-C.
Variant „S 3,7 V batériou“ obsahuje akumulátor vhodný na vývoj prenosných zariadení bez trvalého USB napájania. Variant „Bez batérie“ sa dodáva bez akumulátora, no zachováva možnosť jeho dodatočného pripojenia.
Pri batériovom napájaní slúži tlačidlo BAT na zapnutie a vypnutie dosky. Krátkym stlačením (približne 1 sekunda) sa doska zapne a dlhým podržaním (približne 2 sekundy) sa vypne.
Upozornenie: Pri použití vlastnej batérie je potrebné overiť jej napätie, typ konektora a polaritu. Výdrž závisí od nastavení displeja, aktivity bezdrôtovej komunikácie a používaných periférií.

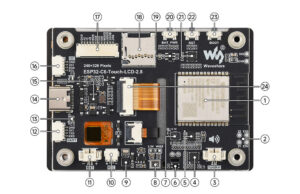

Rozloženie dosky
| Číslo | Popis | Číslo | Popis |
|---|---|---|---|
| 1 | ESP32-C6-WROOM-1 – hlavný modul | 13 | LED indikátor nabíjania |
| 2 | Rozširujúce I/O piny | 14 | USB-C konektor |
| 3 | Konektor pre reproduktor | 15 | ETA6098 – obvod riadenia nabíjania |
| 4 | ES8311 – audio kodek | 16 | I2C konektor |
| 5 | NS4150B – audio zosilňovač | 17 | 12-pinový rozširujúci konektor |
| 6 | SHTC3 – senzor teploty a vlhkosti | 18 | TF/microSD slot |
| 7 | QMI8658 – 6-osový IMU senzor | 19 | Obvod riadenia napájania |
| 8 | Integrovaný mikrofón | 20 | BAT – tlačidlo napájania z batérie |
| 9 | PCF85063 – RTC obvod | 21 | CH32V003 – I/O expander |
| 10 | Konektor pre záložnú RTC batériu | 22 | RESET tlačidlo |
| 11 | MX1.25 konektor pre 3,7 V batériu | 23 | BOOT tlačidlo |
| 12 | UART konektor | 24 | Konektor LCD displeja |

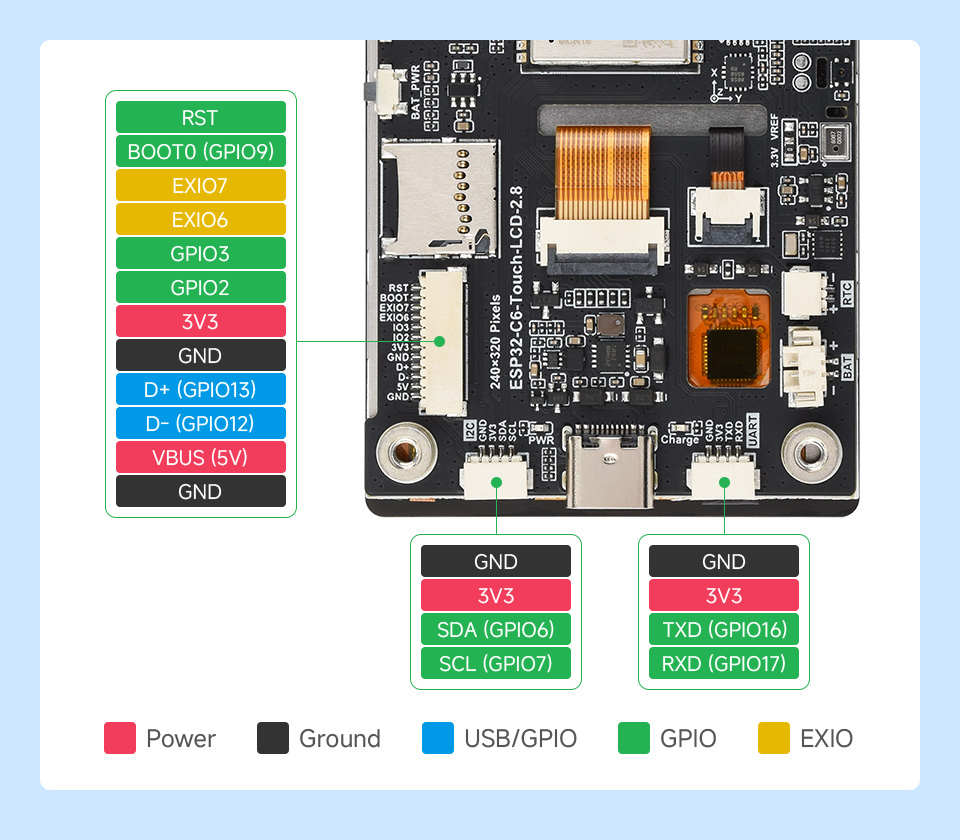

Pinout rozhraní
Doska poskytuje vyvedené GPIO, UART a I2C rozhrania na pripojenie externých modulov a senzorov.
Použitie
Doska je vhodná na tvorbu dotykových ovládacích panelov, inteligentných domácich zariadení, senzorových systémov, interaktívnych aplikácií a projektov využívajúcich hlasové funkcie. Variant s batériou je vhodný aj na prototypovanie prenosných zariadení.
Obsah balenia
- 1× vývojová doska ESP32-C6-Touch-LCD-2.8
- 1× SH1.0 12-pinový kábel, približne 100 mm
- 2× SH1.0 4-pinový kábel, približne 100 mm
- 1× reproduktor 8 Ω / 2 W
- 1× lítiová batéria 3,7 V – iba pri variante „S 3,7 V batériou“
Dokumentácia
Podrobné informácie o zapojení, schémy, ukážkové programy a vývojovú dokumentáciu pre Arduino IDE a ESP-IDF nájdete na Wiki.
