Popis

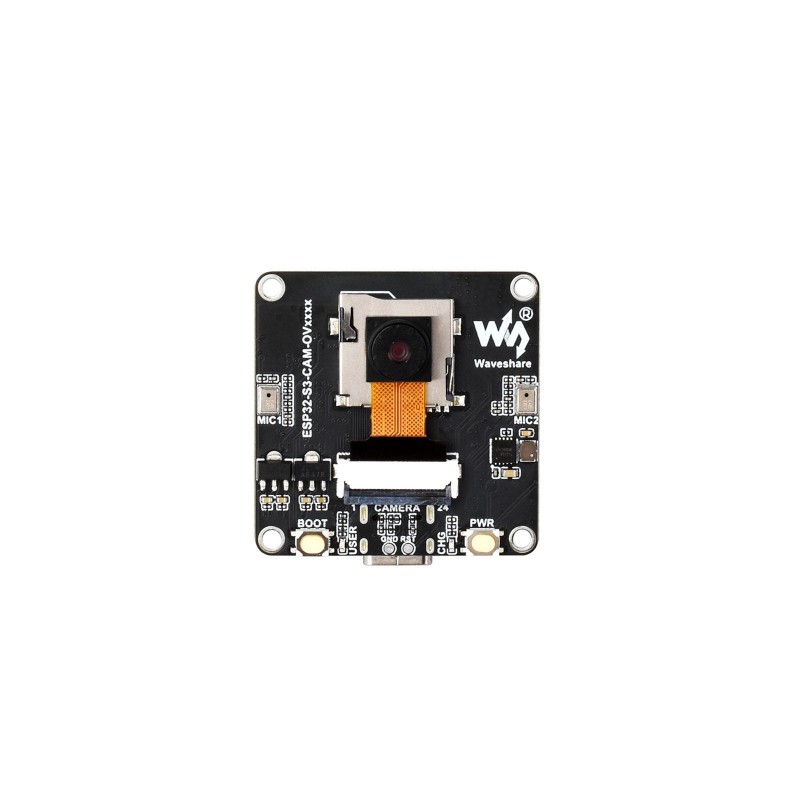

Waveshare ESP32-S3-CAM je vývojová doska s mikrokontrolérom ESP32-S3, kamerovým rozhraním, WiFi, Bluetooth a integrovaným audio vstupom aj výstupom. Je vhodná na AIoT projekty, spracovanie obrazu, rozpoznávanie objektov, jednoduché kamerové aplikácie, hlasové ovládanie a prototypovanie zariadení s kamerou.
Produkt je dostupný vo viacerých variantoch podľa použitého kamerového senzora: OV5640, OV3660, GC0308 alebo GC2145. Jednotlivé verzie sa líšia hlavne maximálnym rozlíšením a parametrami kamery.
Hlavné vlastnosti
- vývojová doska pre kamerové, AIoT a obrazové projekty
- vhodná na jednoduché kamerové aplikácie, rozpoznávanie obrazu a IoT zariadenia
- podpora WiFi a Bluetooth komunikácie
- dostupné varianty s rôznymi kamerovými senzormi
- možnosť pripojenia externého displeja
- podpora audio vstupu a výstupu
- možnosť napájania cez USB-C alebo 3,7 V lítiovú batériu
- podpora vývoja v Arduino IDE a ESP-IDF
Rozdiel medzi variantmi kamery
Jednotlivé varianty sa líšia použitým kamerovým senzorom. Základná vývojová doska ESP32-S3-CAM zostáva rovnaká, rozdiel je najmä v maximálnom rozlíšení, výstupnom formáte, parametroch objektívu a zornom poli kamery.
| Variant kamery | Maximálne rozlíšenie | Výstupné rozhranie | Výstupný formát | Veľkosť objektívu | Ohnisková vzdialenosť | Svetelnosť | Zorné pole |
| OV5640 | 2592 × 1944 px | DVP | RGB565, YUV/YCbCr422 | 1/4″ | 4,1 mm | 2.8 | D: 68° H: 55° V: 42° |
| OV3660 | 2048 × 1536 px | DVP | 8/10-bit Raw RGB data, JPEG compression, YUV/YCbCr422, RGB565 | – | 3,2 mm | 2.4 | D: 68° |
| GC2145 | 1616 × 1232 px | DVP | RGB565, YCbCr422, 8-bit Raw RGB data | 1/5″ | 2,38 mm | 2.4 | D: 68° H: 60° V: 46,8° |
| GC0308 | 648 × 488 px | DVP | Grayscale, YCbCr422, RGB565 | 1/6,5″ | 2,5 mm | 2.4 | D: 58° H: 46° V: 35° |
Technické špecifikácie
| Výrobca | Waveshare |
| Modelová séria | ESP32-S3-CAM |
| Mikrokontrolér | ESP32-S3R8 |
| Procesor | Xtensa 32-bit LX7, dvojjadrový, až 240 MHz |
| Bezdrôtová komunikácia | WiFi 2,4 GHz, Bluetooth 5 LE |
| PSRAM | 8 MB |
| Flash pamäť | 16 MB |
| Konektor | USB-C |
| Kamera | podľa zvoleného variantu |
| Kamerové rozhranie | 24-pin DVP |
| Displejové rozhranie | 18-pin SPI / QSPI |
| Pamäťová karta | TF card slot |
| Audio vstup | duálny mikrofón |
| Audio výstup | konektor pre externý reproduktor, 3 W / 4 Ω |
| Batériový konektor | GH1.25 2-pin pre 3,7 V lítiovú batériu |
| Vývojové prostredie | Arduino IDE, ESP-IDF |

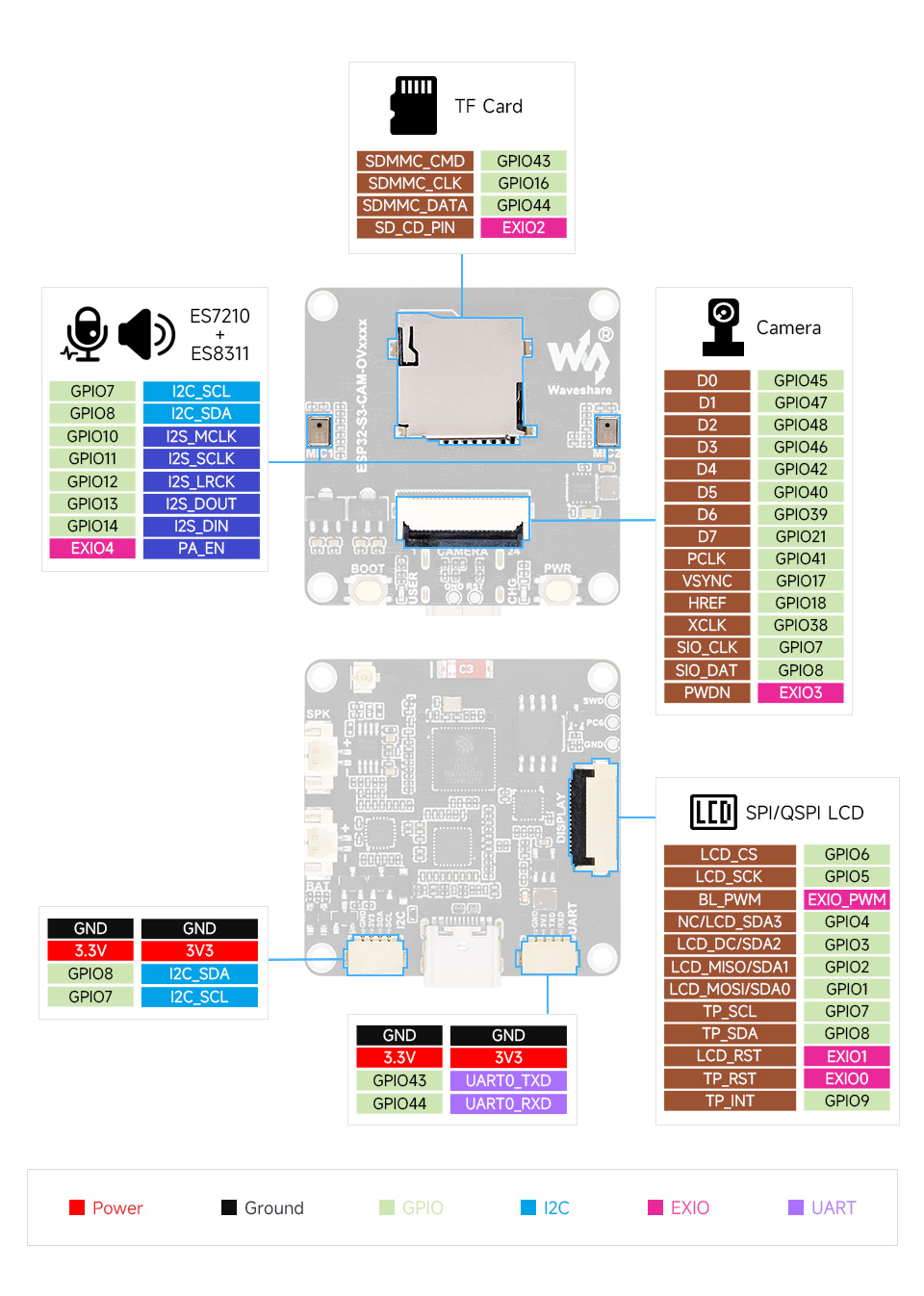

Prehľad rozhraní a pinov dosky ESP32-S3-CAM pre kameru, displej, TF kartu, audio a napájanie.

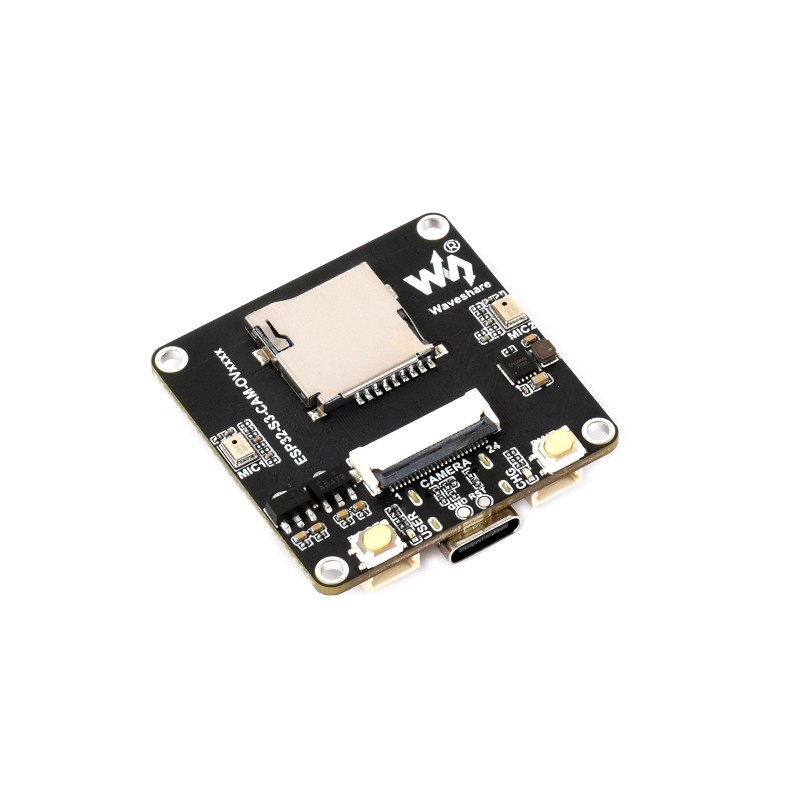

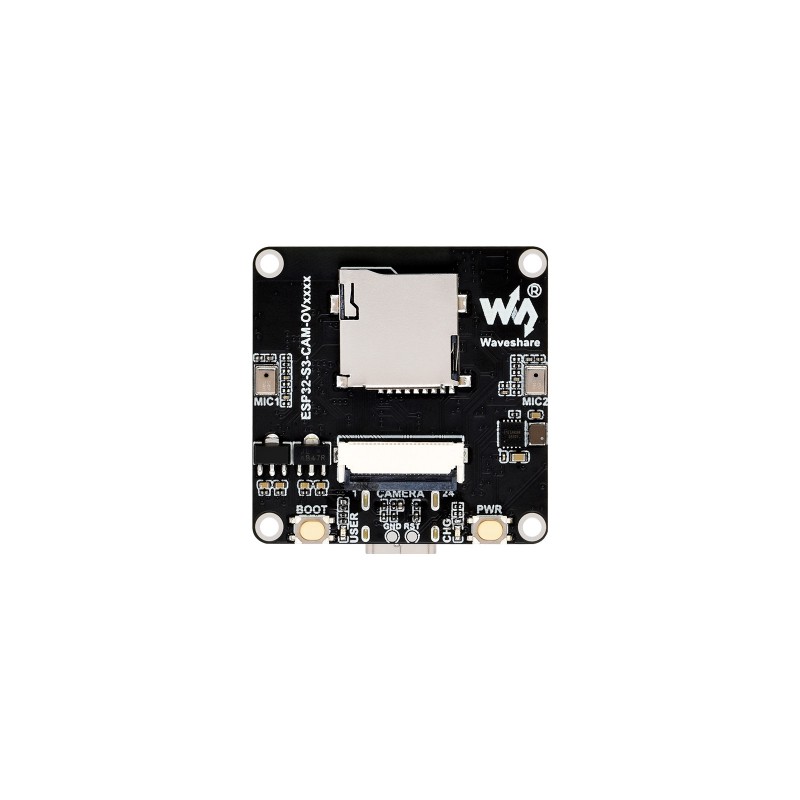

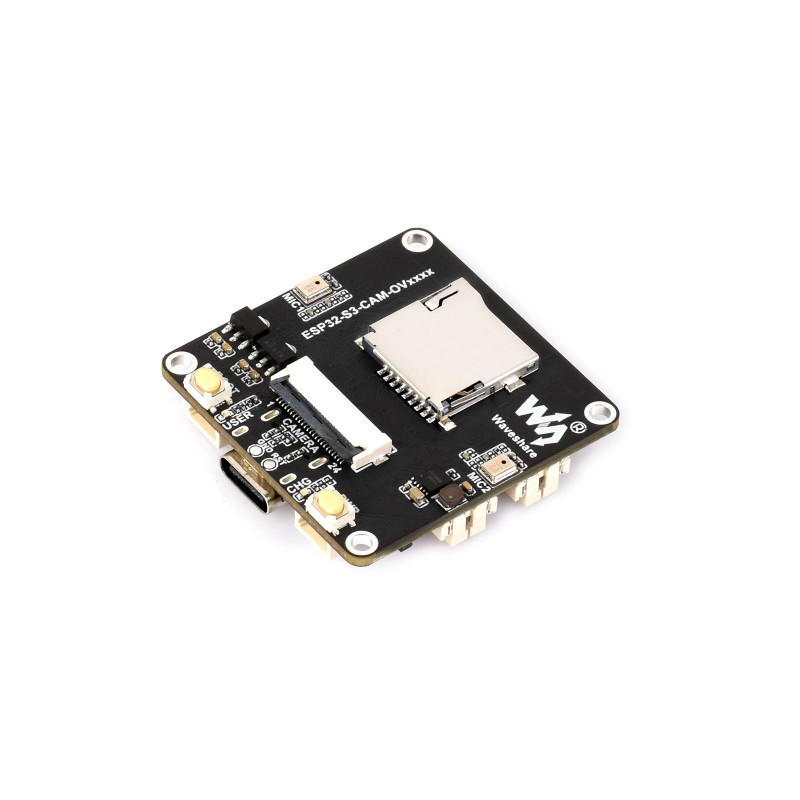

Rozloženie dosky

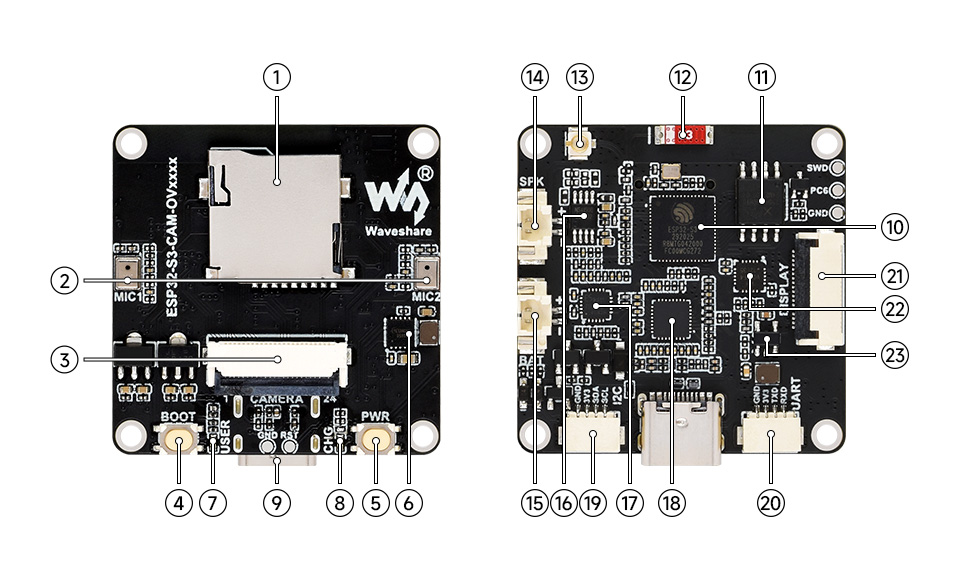

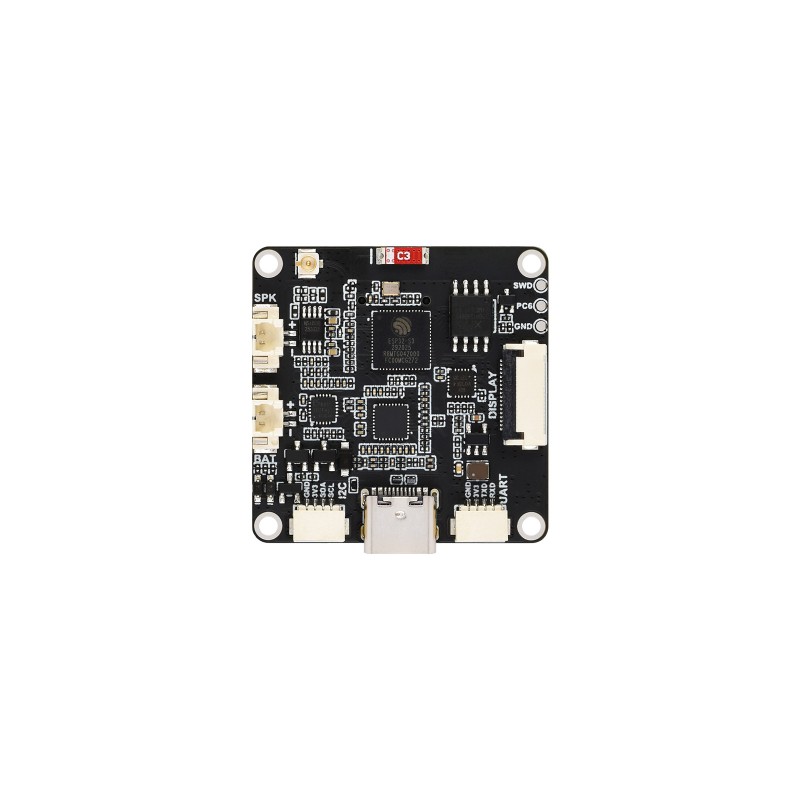

Na obrázku v galérii je zobrazené rozloženie hlavných častí dosky ESP32-S3-CAM. Jednotlivé čísla označujú tieto prvky:
| Číslo | Popis | Číslo | Popis |
| 1 | slot na TF kartu | 14 | konektor pre externý reproduktor, výstup 3 W / 4 Ω |
| 2 | duálne mikrofóny | 15 | batériový konektor GH1.25 2-pin pre 3,7 V lítiovú batériu |
| 3 | DVP rozhranie pre kameru | 16 | zosilňovač NS4150B |
| 4 | tlačidlo BOOT | 17 | ES8311 audio kodek |
| 5 | tlačidlo PWR | 18 | ES7210 audio ADC |
| 6 | čip ETA6098 pre správu nabíjania | 19 | I2C header |
| 7 | USER indikátor, podporuje vlastné funkcie | 20 | UART header |
| 8 | indikátor nabíjania | 21 | 18-pin LCD rozhranie |
| 9 | USB-C konektor | 22 | CH32V003F4U6 rozširujúci IO čip |
| 10 | ESP32-S3R8 | 23 | MP1605 napájací modul |
| 11 | 16 MB Flash pamäť | ||
| 12 | integrovaná keramická anténa | ||
| 13 | IPEX 1 konektor pre externú anténu |
Poznámka k výberu variantu
Ak je dôležité čo najvyššie rozlíšenie obrazu, najvhodnejší je variant OV5640. Pre jednoduchšie kamerové projekty, testovanie a základné snímanie môže postačovať aj verzia GC0308. Varianty OV3660 a GC2145 predstavujú stred medzi rozlíšením a náročnosťou použitia.
Obsah balenia
- 1× ESP32-S3-CAM vývojová doska
- 1× kamera podľa zvoleného variantu
- 1× externý reproduktor 1217 8 Ω / 2 W
Dokumentácia
Dokumentáciu, zapojenie, príklady pre Arduino IDE a ESP-IDF nájdete na u: Waveshare ESP32-S3-CAM-OVxxxx dokumentácia.
