Popis
Waveshare ESP32-S3-LCD-7 je vývojová doska s integrovaným 7″ IPS LCD displejom a mikrokontrolérom ESP32-S3. Je vhodná na vývoj HMI rozhraní, ovládacích panelov, IoT zariadení, smart home aplikácií a projektov s grafickým používateľským rozhraním.
Doska využíva čip ESP32-S3N16R8 s 32-bitovým dvojjadrovým procesorom Xtensa LX7 s frekvenciou až 240 MHz. K dispozícii je 16 MB Flash a 8 MB PSRAM, čo umožňuje plynulejšie používanie grafických knižníc, napríklad LVGL.

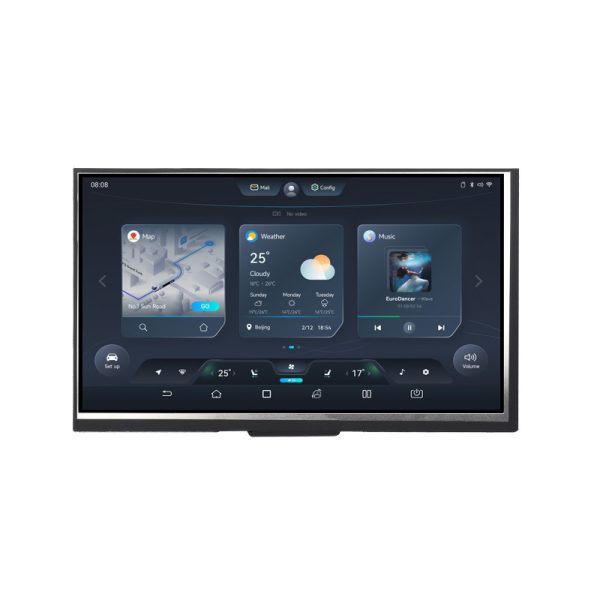

Integrovaný 7″ LCD displej má rozlíšenie 800 × 480 px, IPS panel, pozorovací uhol 170° a zobrazenie 65K farieb. Táto verzia ESP32-S3-LCD-7 je verzia bez dotykového ovládania.
Doska podporuje bezdrôtovú komunikáciu 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE s integrovanou anténou. Okrem toho obsahuje viacero praktických rozhraní, ako sú USB-C, CAN, RS485, I2C, UART, senzorový konektor, TF slot a konektor pre 3,7 V lítiovú batériu.
Vďaka kombinácii ESP32-S3, veľkého LCD displeja a rozhraní CAN/RS485 je doska vhodná aj pre ovládacie panely, priemyselné prototypy, monitorovacie systémy alebo vlastné grafické aplikácie. Vývoj je možný v prostredí Arduino IDE aj ESP-IDF.
Hlavné vlastnosti
- ESP32-S3 vývojová doska s displejom – vhodná na HMI, IoT a grafické aplikácie
- 7″ IPS LCD displej – rozlíšenie 800 × 480 px a pozorovací uhol 170°
- Verzia bez dotyku – model ESP32-S3-LCD-7, SKU 30406
- ESP32-S3N16R8 – dvojjadrový Xtensa LX7 procesor až 240 MHz
- 16 MB Flash a 8 MB PSRAM – vhodné pre grafické rozhrania a LVGL projekty
- WiFi a Bluetooth – 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE
- USB-C konektor – napájanie, programovanie a komunikácia
- Rozšírené rozhrania – CAN, RS485, I2C, UART, senzorový konektor a TF slot
- Konektor pre 3,7 V Li-ion batériu – s nabíjacím obvodom na doske
- Podpora Arduino IDE a ESP-IDF – flexibilné možnosti vývoja
Technické špecifikácie
| MCU | ESP32-S3N16R8 | Procesor | 32-bit Xtensa LX7, dvojjadrový |
| Frekvencia procesora | až 240 MHz | Flash | 16 MB |
| PSRAM | 8 MB | Bezdrôtová komunikácia | 2,4 GHz WiFi, Bluetooth 5 LE |
| Uhlopriečka displeja | 7″ | Typ displeja | IPS LCD |
| Rozlíšenie | 800 × 480 px | Farby | 65K farieb |
| Pozorovací uhol | 170° | Dotyk | Nie |
| Rozhranie displeja | RGB | Napájanie | 5 V cez USB-C |
| Spotreba | 5 V / 450 mA | USB konektor | USB Type-C |
| Rozhrania | CAN, RS485, I2C, UART, USB | Úložisko | TF / microSD slot |
| Batériový konektor | PH2.0 pre 3,7 V Li-ion batériu | Nabíjací prúd | 580 mA |
| Vývojové prostredie | Arduino IDE / ESP-IDF | Prevádzková teplota | 0 až 65 °C |
| Rozmery | 165,72 × 97,60 mm | Verzia | Bez dotykového ovládania |

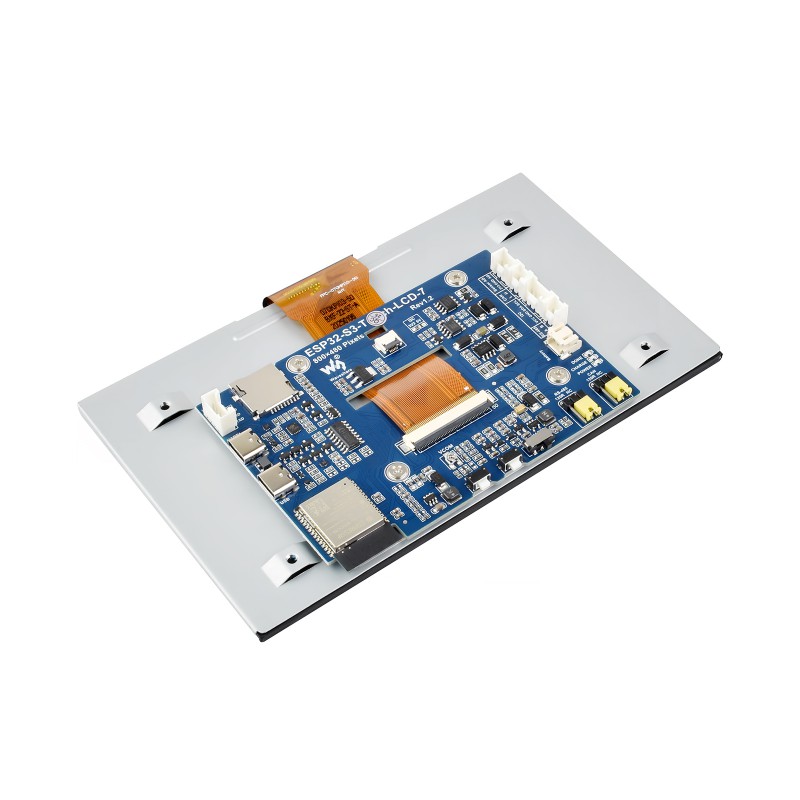

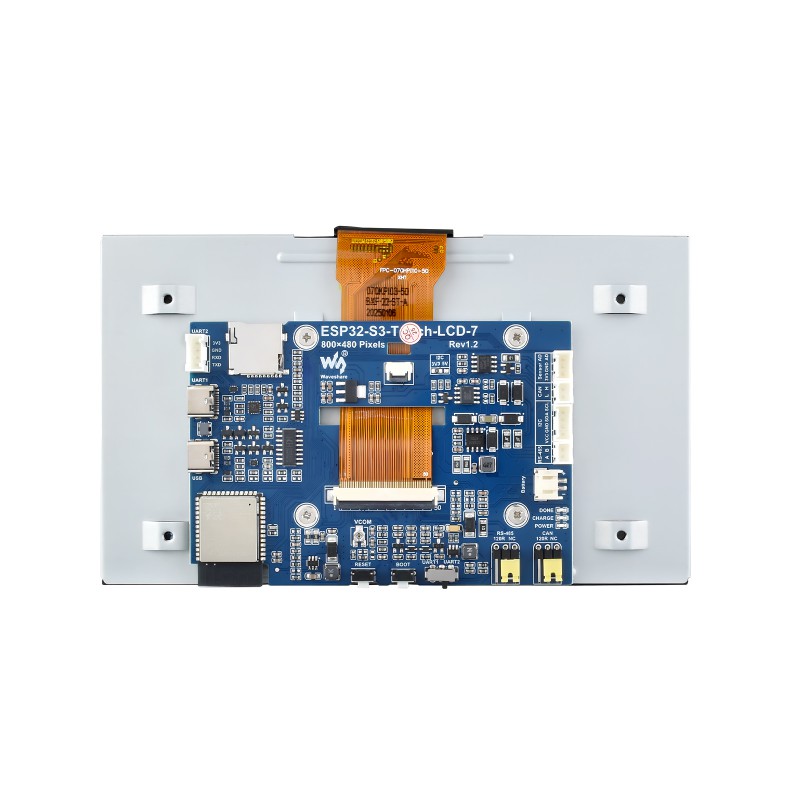

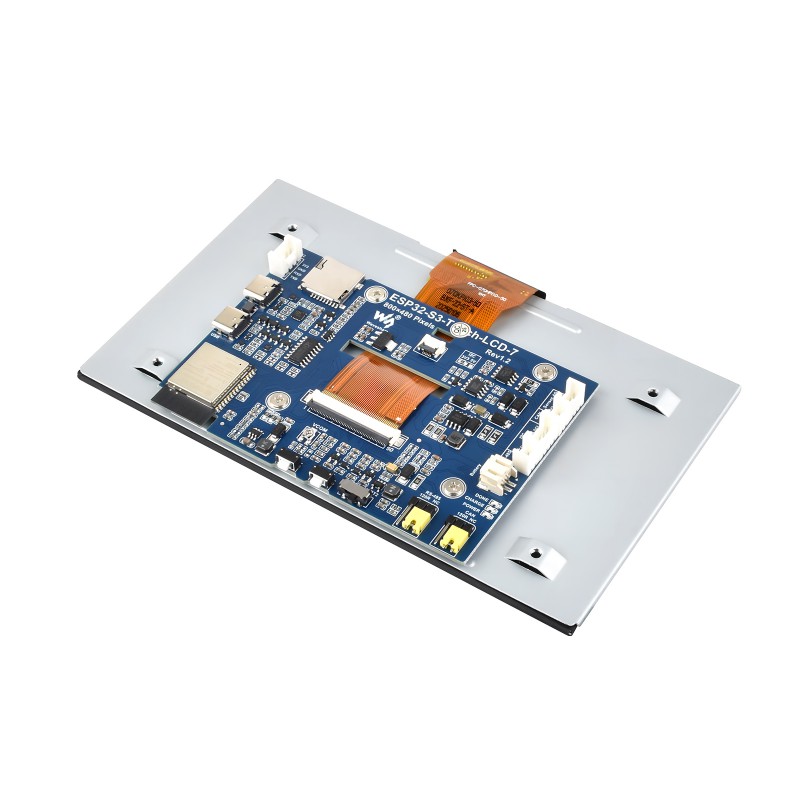

Rozhrania a prvky na doske
- USB Type-C – napájanie, programovanie a komunikácia
- 7″ LCD konektor – pripojenie integrovaného RGB LCD panelu
- TF card slot – slot pre pamäťovú kartu
- UART1 / UART2 – sériová komunikácia, výber pomocou prepínača
- CAN rozhranie – komunikácia cez CAN zbernicu
- RS485 rozhranie – komunikácia cez RS485 zbernicu
- I2C rozhranie – pripojenie senzorov a periférií
- Senzorový konektor – pripojenie externých senzorových modulov
- PH2.0 batériový konektor – pripojenie 3,7 V lítiovej batérie
- BOOT a RESET tlačidlá – programovanie a reset dosky
- PWR, CHG a DONE LED indikátory – napájanie a stav nabíjania batérie
Obsah balenia
- 1× Waveshare ESP32-S3-LCD-7
- 2× HY2.0 2P na 2-pinový kábel, 10 cm
- 1× HY2.0 3P na 3-pinový kábel, 10 cm
- 2× HY2.0 4P na 4-pinový kábel, 10 cm
- 1× sada skrutiek
Použitie
- HMI ovládacie panely bez dotykového ovládania
- IoT a smart home aplikácie
- grafické používateľské rozhrania s LVGL
- monitorovanie senzorových údajov
- ovládanie zariadení cez CAN alebo RS485
- vývoj projektov s ESP32-S3
- informačné panely a zobrazovanie stavov
- automatizácia a riadiace systémy
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare ESP32-S3-LCD-7 dokumentácia
