Popis

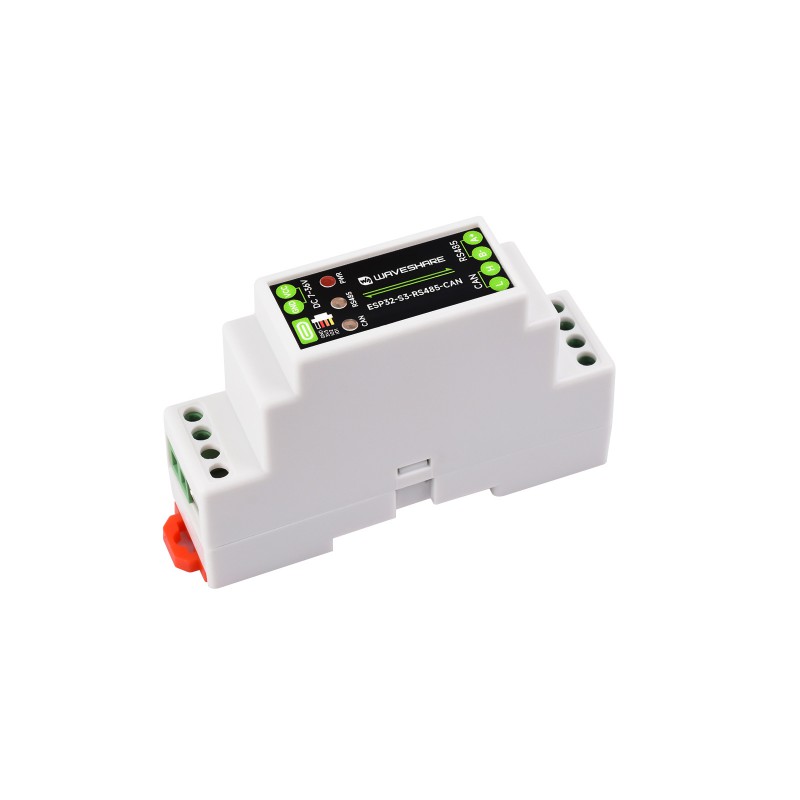

Waveshare ESP32-S3-RS485-CAN je priemyselná riadiaca doska založená na mikrokontroléri ESP32-S3. Je určená pre AIoT, automatizáciu, vzdialené monitorovanie, riadenie zariadení a komunikáciu s priemyselnými modulmi cez RS485 a CAN rozhranie.
Doska kombinuje bezdrôtovú komunikáciu 2,4 GHz WiFi a Bluetooth LE s káblovými priemyselnými rozhraniami. Vďaka tomu je vhodná napríklad na zber dát zo senzorov, komunikáciu s Modbus RS485 zariadeniami, pripojenie CAN zariadení alebo vytváranie webového rozhrania na ovládanie a monitorovanie.
Modul využíva mikrokontrolér ESP32-S3 s 32-bitovým dvojjadrovým procesorom Xtensa LX7 s frekvenciou až 240 MHz. Na doske sa nachádza 16 MB Flash, USB-C konektor pre napájanie, nahrávanie firmvéru a ladenie, ako aj svorkovnica pre priemyselné napájanie v rozsahu 7 – 36 V DC.
RS485 aj CAN rozhranie sú vyvedené na skrutkovacie svorkovnice. Doska obsahuje digitálnu izoláciu, izolované napájanie komunikačnej časti a ochranné obvody ako TVS ochranu, prepäťovú ochranu a ESD ochranu. Pre RS485 aj CAN je na doske pripravený 120 Ω zakončovací odpor, ktorý je predvolene nepripojený a aktivuje sa pomocou jumpera.
Hlavné vlastnosti
- Priemyselná ESP32-S3 riadiaca doska – vhodná pre AIoT, automatizáciu a vzdialené monitorovanie
- ESP32-S3 mikrokontrolér – dvojjadrový Xtensa LX7 procesor až 240 MHz
- WiFi a Bluetooth LE – 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE
- Izolované RS485 rozhranie – vhodné na pripojenie RS485 Modbus modulov a senzorov
- Izolované CAN rozhranie – pripojenie zariadení na CAN zbernici
- USB-C konektor – napájanie, nahrávanie firmvéru a USB komunikácia
- Napájanie 7 – 36 V DC – priemyselný rozsah vstupného napájania cez svorkovnicu
- Digitálna izolácia a izolované napájanie – zníženie vplyvu rušenia z externých signálov
- Ochranné obvody – TVS diódy, prepäťová ochrana a ESD ochrana
- LED indikátory – indikácia napájania, RS485 TX/RX a CAN komunikácie
- RTC čip PCF85063 – podpora časovaných úloh

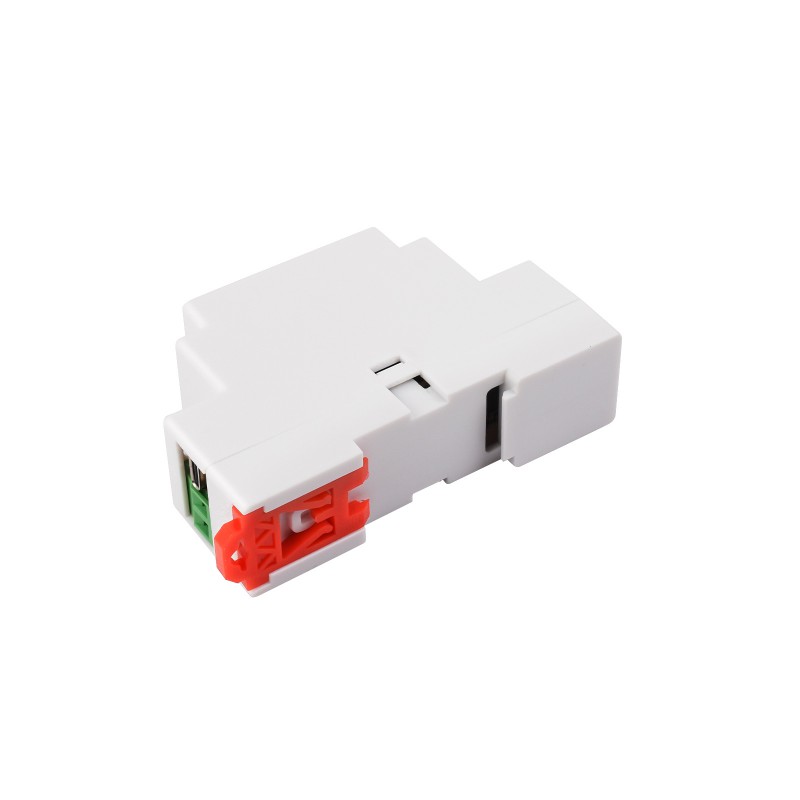

- ABS kryt na DIN lištu – vhodné pre montáž do rozvádzača
Technické špecifikácie
| Mikrokontrolér | ESP32-S3 |
| Procesor | 32-bit Xtensa LX7, dvojjadrový |
| Frekvencia procesora | až 240 MHz |
| Flash pamäť | 16 MB |
| Bezdrôtová komunikácia | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| USB konektor | USB Type-C |
| USB funkcie | Napájanie, USB komunikácia, nahrávanie firmvéru, ladenie |
| Napájanie cez svorkovnicu | 7 – 36 V DC |
| RS485 rozhranie | Izolované RS485, skrutkovacia svorkovnica |
| CAN rozhranie | Izolované CAN, skrutkovacia svorkovnica |
| Riadenie smeru RS485 | Automatické hardvérové riadenie |
| RS485 ochrana | TVS dióda, prepäťová ochrana, ESD ochrana |
| CAN ochrana | TVS dióda, prepäťová ochrana, ESD ochrana |
| Zakončovací odpor RS485 | 120 Ω, predvolene nepripojený, aktivácia jumperom |
| Zakončovací odpor CAN | 120 Ω, predvolene nepripojený, aktivácia jumperom |
| RTC | PCF85063 |
| Anténa | Integrovaná keramická anténa, možnosť IPEX 1 pre externú anténu po úprave rezistora |
| Rozširujúci konektor | Pin header 2,0 mm pre pripojenie ďalších modulov |
| LED indikátory | PWR, RS485 TX/RX, CAN |
| Kryt | ABS ochranný kryt s podporou montáže na 35 mm DIN lištu |
Popis svoriek a rozhraní
| Power + | Kladný vstup napájania, DC 7 – 36 V |
| Power – | Záporný vstup napájania |
| USB Type-C | Napájanie, USB komunikácia, nahrávanie firmvéru a ladenie |
| RS485 A+ | Kladná dátová linka RS485 |
| RS485 B- | Záporná dátová linka RS485 |
| CAN H | CAN High signál |
| CAN L | CAN Low signál |
| SH1.0 GND | Zem pre rozširujúci konektor |
| SH1.0 3V3 | 3,3 V výstup |
| GPIO1 / GPIO2 | ESP32-S3 GPIO piny pre externé pripojenie |
LED indikátory
- PWR – červený indikátor napájania, svieti pri pripojení USB a detekovanom napätí
- RS485 – zelená indikácia pri odosielaní dát cez RS485, modrá indikácia pri prijímaní dát
- CAN – bliká počas prenosu dát cez CAN rozhranie
Obsah balenia
- 1× Waveshare ESP32-S3-RS485-CAN
- 1× SH1.0 4-pinový kábel, približne 150 mm
- 1× skrutkovač
Použitie
- priemyselné IoT a AIoT aplikácie
- komunikácia s RS485 / Modbus zariadeniami
- komunikácia so zariadeniami na CAN zbernici
- vzdialené monitorovanie a zber dát
- webové ovládanie zariadení cez WiFi
- automatizácia a riadiace systémy
- prototypovanie priemyselných komunikačných zariadení
- montáž do rozvádzača na DIN lištu
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare ESP32-S3-RS485-CAN Wiki
