Popis

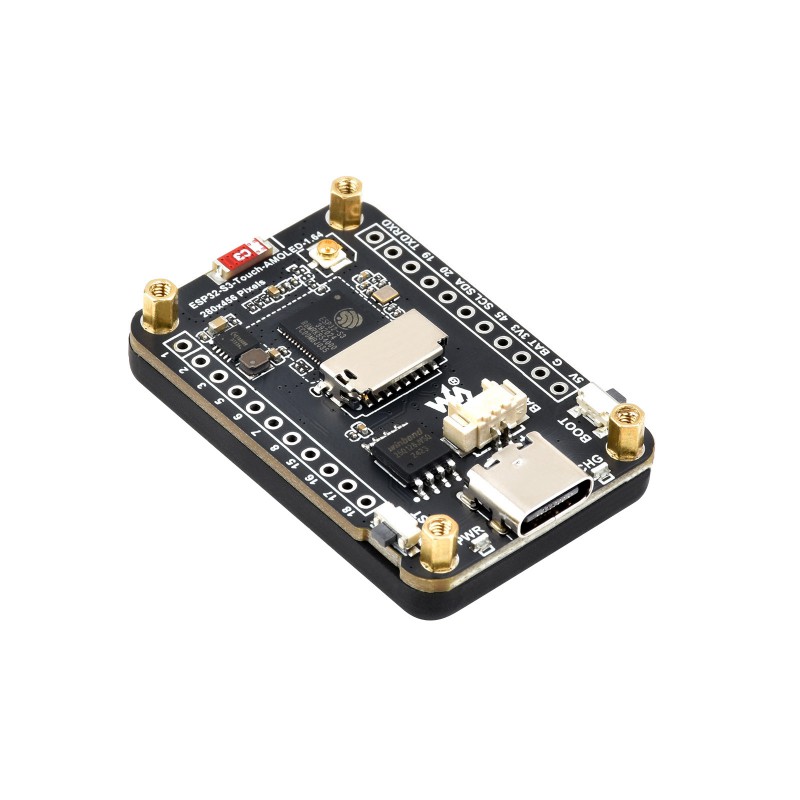

Waveshare ESP32-S3-Touch-AMOLED-1.64 je kompaktná vývojová doska založená na čipe ESP32-S3R8. Doska má integrovaný 1,64″ AMOLED kapacitný dotykový displej s rozlíšením 280 × 456 px, podporu 2,4 GHz WiFi, Bluetooth 5 LE, 6-osový IMU senzor, TF / microSD slot a konektor pre 3,7 V lítiovú batériu.
ESP32-S3 obsahuje výkonný Xtensa 32-bit LX7 dvojjadrový procesor s pracovnou frekvenciou až 240 MHz. Vďaka 16 MB Flash pamäti a 8 MB PSRAM je doska vhodná aj na grafické aplikácie, HMI rozhrania a GUI projekty, napríklad s knižnicou LVGL.

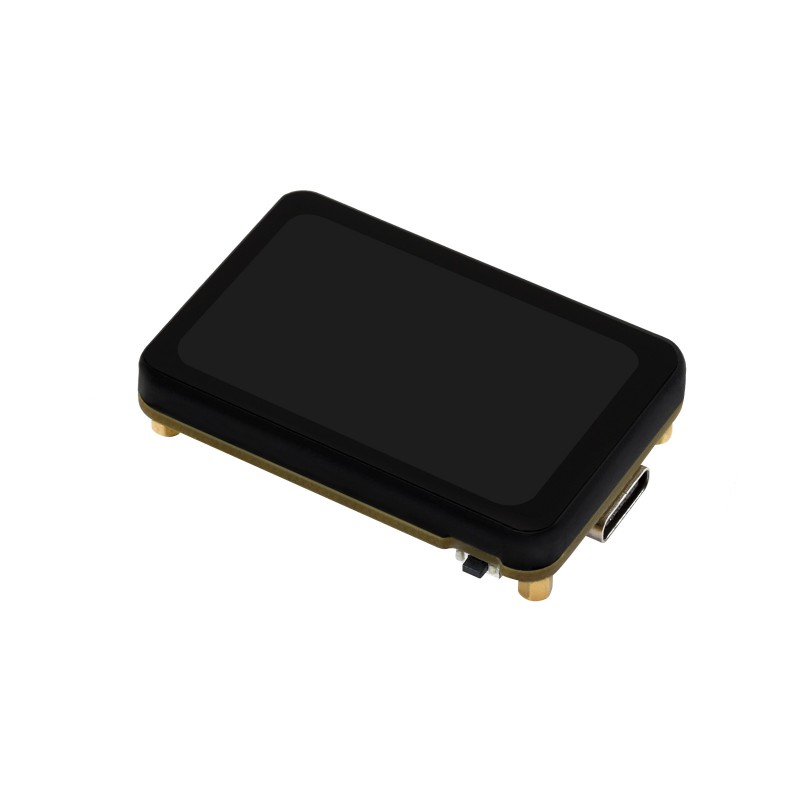

AMOLED displej ponúka živé farby, vysoký kontrast, široké pozorovacie uhly a jemnejšie zobrazenie oproti bežným LCD displejom. Doska má CNC kovový rám, ktorý zlepšuje ochranu displeja a pôsobí odolnejšie pri používaní v prototypoch alebo hotových projektoch.
Hlavné vlastnosti
-
- ESP32-S3R8 s WiFi a Bluetooth 5 LE
- 1,64″ dotykový AMOLED displej
- 16 MB Flash pamäť a 8 MB PSRAM
- IMU senzor, TF slot a USB-C konektor
- konektor pre 3,7 V lítiovú batériu
- CNC kovový rám
- podpora Arduino IDE a ESP-IDF
Technické špecifikácie
| Mikrokontrolér | ESP32-S3R8 |
| Procesor | Xtensa 32-bit LX7 dvojjadrový procesor |
| Pracovná frekvencia | až 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| Flash pamäť | 16 MB |
| PSRAM | 8 MB |
| Displej | 1,64″ AMOLED, kapacitný dotyk |
| Rozlíšenie displeja | 280 × 456 px |
| Farby displeja | 16,7M farieb |
| Jas displeja | 350 cd/m² |
| Kontrast | 60000:1 |
| Ovládač displeja | CO5300 |
| Rozhranie displeja | QSPI |
| Dotykový čip | FT3168 |
| Rozhranie dotyku | I2C |
| Bezdrôtová komunikácia | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| Anténa | Integrovaná s možnosťou úpravy na externú prepájkovaním rezistora |
| IMU senzor | QMI8658, 3-osový akcelerometer + 3-osový gyroskop |
| Úložisko | TF / microSD slot |
| USB konektor | USB Type-C |
| Batériový konektor | MX1.25 konektor pre 3,7 V lítiovú batériu, podpora nabíjania a vybíjania |
| Rozhrania | I2C, UART, USB, MUX_GPIO |
| Tlačidlá | RST, BOOT |
| Konštrukcia | CNC kovový rám |
| Podporované prostredia | Arduino IDE, ESP-IDF |
Displej a dotykové ovládanie

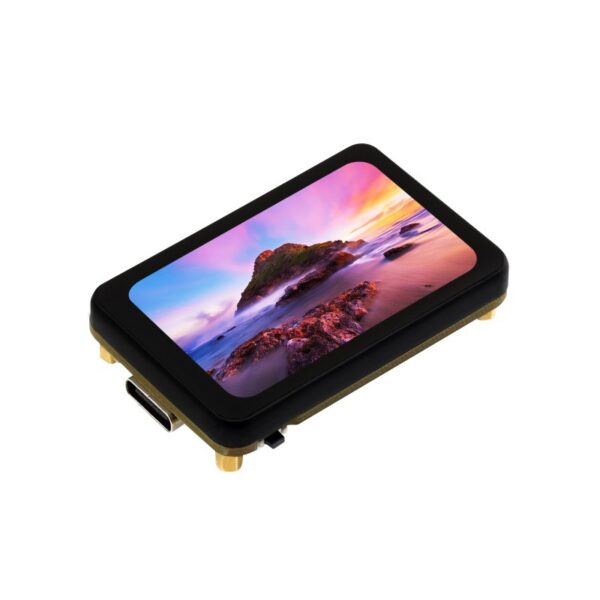

Doska používa 1,64″ AMOLED displej s rozlíšením 280 × 456 px, 16,7 milióna farieb, jasom 350 cd/m² a kontrastným pomerom 60000:1. Displej komunikuje cez QSPI rozhranie a dotykové ovládanie zabezpečuje kapacitný dotykový čip FT3168 cez I2C.
Rozhrania a rozšírenie

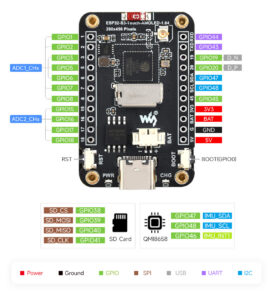

Na doske sú dostupné rozhrania I2C, UART, USB a viacero MUX_GPIO pinov. Vďaka tomu je možné pripojiť ďalšie periférie, senzory alebo vlastné rozširujúce obvody.
Možné použitie
- malé HMI a dotykové ovládacie panely
- smart displeje s WiFi alebo Bluetooth komunikáciou
- GUI aplikácie s LVGL
- zobrazovanie údajov zo senzorov
- projekty s akcelerometrom a gyroskopom
- prenosné zariadenia napájané z lítiovej batérie
- IoT zariadenia s grafickým rozhraním
- vývoj aplikácií pre platformu ESP32-S3
Poznámka k batérii
Doska má konektor pre 3,7 V lítiovú batériu a podporuje jej nabíjanie aj vybíjanie. Lítiová batéria nie je súčasťou balenia.
Dokumentácia
Dokumentáciu, vývojové zdroje a príklady nájdete na stránke výrobcu: Waveshare ESP32-S3-Touch-AMOLED-1.64 Wiki
