Popis

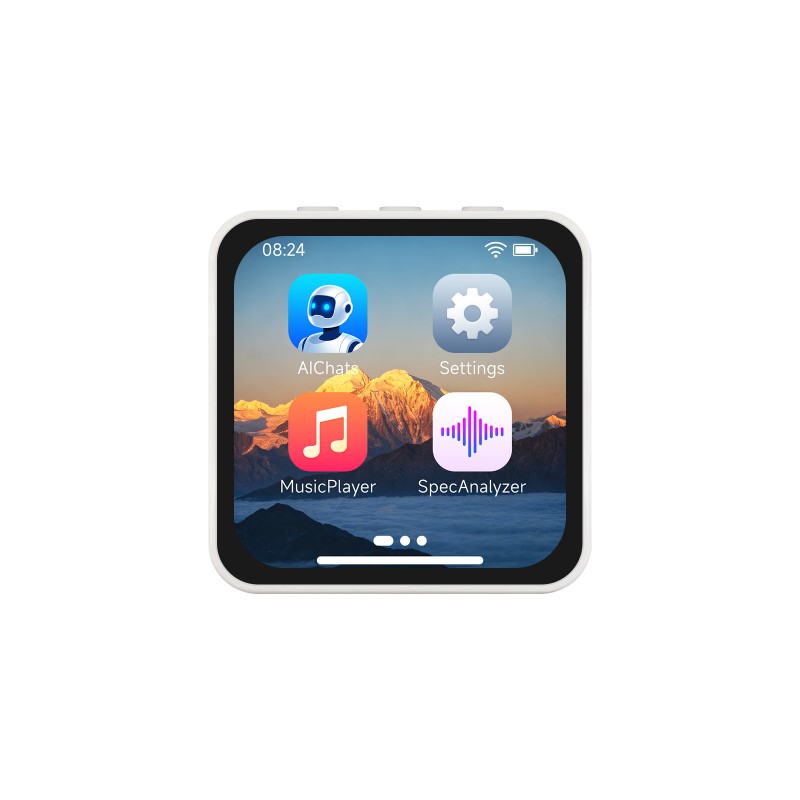

Waveshare ESP32-S3-Touch-AMOLED-2.16 je kompaktná vývojová doska s integrovaným 2,16″ kapacitným AMOLED displejom, mikrokontrolérom ESP32-S3, WiFi, Bluetooth LE, mikrofónmi, IMU senzorom a podporou batériového napájania. Je vhodná na vývoj smart zariadení, IoT projektov, hlasových aplikácií, kompaktných ovládacích panelov a grafických používateľských rozhraní.
Doska využíva čip ESP32-S3R8 s 32-bitovým dvojjadrovým procesorom Xtensa LX7 s frekvenciou až 240 MHz. K dispozícii je 8 MB PSRAM, 16 MB Flash, 512 KB SRAM a 384 KB ROM, vďaka čomu je vhodná aj pre náročnejšie grafické aplikácie, prácu s displejom, hlasové funkcie alebo projekty s vyššími pamäťovými nárokmi.
Integrovaný 2,16″ AMOLED displej má rozlíšenie 480 × 480 px, zobrazuje až 16,7 milióna farieb a ponúka vysoký kontrast, rýchlu odozvu a široký pozorovací uhol. Displej využíva ovládač CO5300 a komunikuje cez QSPI rozhranie. Dotyková vrstva je kapacitná a využíva dotykový čip CST9220 s komunikáciou cez I2C.
Doska obsahuje duálne mikrofóny s obvodom pre potlačenie šumu a ozveny, vďaka čomu je vhodná aj pre hlasové ovládanie, rozpoznávanie reči alebo wake-up aplikácie. Na doske sa nachádza aj QMI8658 6-osový IMU senzor, ktorý kombinuje 3-osový akcelerometer a 3-osový gyroskop pre detekciu pohybu, gest, orientácie alebo počítanie krokov.
Napájanie a správa energie sú riešené pomocou čipu AXP2101. Doska má USB-C konektor na napájanie, programovanie a sériový výstup, konektor pre 3,7 V lítiovú batériu a podporu nabíjania batérie.
Doska podporuje vývoj v prostredí Arduino IDE aj ESP-IDF. Vďaka kombinácii AMOLED displeja, dotyku, WiFi, Bluetooth LE, mikrofónov, IMU senzora a batériového napájania je vhodná na rýchle prototypovanie aj integráciu do vlastných zariadení.
Hlavné vlastnosti
- ESP32-S3 vývojová doska – vhodná pre IoT, smart zariadenia a grafické aplikácie
- 2,16″ AMOLED displej – rozlíšenie 480 × 480 px a 16,7 milióna farieb
- Kapacitný dotyk – dotykový čip CST9220 s I2C komunikáciou
- ESP32-S3R8 – dvojjadrový Xtensa LX7 procesor až 240 MHz
- 8 MB PSRAM a 16 MB Flash – vhodné pre grafické rozhrania a náročnejšie aplikácie
- WiFi a Bluetooth LE – 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE
- Duálne mikrofóny – vhodné pre hlasové ovládanie, rozpoznávanie reči a wake-up aplikácie
- QMI8658 6-osový IMU senzor – 3-osový akcelerometer a 3-osový gyroskop
- AXP2101 power management – správa napájania, batérie a nabíjania
- USB-C konektor – napájanie, programovanie a log výstup
- TF / microSD slot – možnosť pripojenia pamäťovej karty
- Podpora Arduino IDE a ESP-IDF – flexibilné možnosti vývoja
Technické špecifikácie
| MCU | ESP32-S3R8 |
| Procesor | 32-bit Xtensa LX7, dvojjadrový |
| Frekvencia procesora | až 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| PSRAM | 8 MB |
| Flash pamäť | 16 MB |
| Bezdrôtová komunikácia | 2,4 GHz WiFi 802.11 b/g/n, Bluetooth 5 LE |
| Anténa | Integrovaná anténa, možnosť IPEX 1 po úprave rezistorov |
| Displej | 2,16″ AMOLED |
| Rozlíšenie displeja | 480 × 480 px |
| Farby displeja | 16,7 milióna farieb |
| Jas | 600 cd/m² |
| Kontrast | 100000:1 |
| Rozhranie displeja | QSPI |
| Ovládač displeja | CO5300 |
| Dotyk | Kapacitný dotyk |
| Dotykový čip | CST9220 |
| Dotykové rozhranie | I2C |
| IMU senzor | QMI8658, 3-osový akcelerometer + 3-osový gyroskop |
| Mikrofóny | Duálne mikrofóny s obvodom pre redukciu šumu a ozveny |
| Audio | Nízkoenergetický audio kodek |
| RTC | Áno |
| Úložisko | TF / microSD slot |
| Napájanie / programovanie | USB Type-C |
| Batériový konektor | MX1.25 2-pin konektor pre 3,7 V lítiovú batériu |
| Správa napájania | AXP2101 |
| Tlačidlá | PWR, BOOT, GPIO18 tlačidlo |
| Vývojové prostredia | Arduino IDE, ESP-IDF |
Rozhrania a prvky na doske
- USB Type-C – napájanie, programovanie a log výstup
- 2,16″ AMOLED displej – farebný dotykový displej s rozlíšením 480 × 480 px
- MX1.25 batériový konektor – pripojenie 3,7 V lítiovej batérie
- TF / microSD slot – pripojenie pamäťovej karty
- Duálne mikrofóny – snímanie zvuku pre hlasové aplikácie
- QMI8658 IMU – detekcia pohybu, gest a orientácie
- RTC – funkcie reálneho času
- PWR tlačidlo – zapnutie/vypnutie a možnosť vlastnej funkcie
- BOOT tlačidlo – nahrávanie firmvéru a ladenie
- GPIO18 tlačidlo – používateľsky programovateľné tlačidlo
Popis rozhraní a prvkov na doske
| 1 | ESP32-S3R8 WiFi a Bluetooth SoC s frekvenciou až 240 MHz a 8 MB PSRAM | 8 | TF / microSD slot |
| 2 | 16 MB NOR Flash pamäť | 9 | Duálne mikrofóny s obvodom pre potlačenie ozveny |
| 3 | AXP2101 integrovaný čip správy napájania | 10 | GPIO18 tlačidlo s možnosťou vlastnej funkcie |
| 4 | Integrovaná 2,4 GHz anténa pre WiFi a Bluetooth LE | 11 | PWR tlačidlo na zapnutie/vypnutie a vlastné funkcie |
| 5 | USB Type-C port na programovanie a log výstup | 12 | BOOT tlačidlo na spustenie a ladenie zariadenia |
| 6 | MX1.25 2-pin konektor pre 3,7 V lítiovú batériu s podporou nabíjania a vybíjania | 13 | QMI8658 6-osový IMU senzor – 3-osový gyroskop a 3-osový akcelerometer |
| 7 | IPEX 1 konektor pre externú anténu po úprave rezistorov | 14 | Rozhranie displeja |
Obsah balenia
- 1× Waveshare ESP32-S3-Touch-AMOLED-2.16
- 1× 3,7 V lítiová batéria podľa verzie SKU 33969
Použitie
- kompaktné smart zariadenia
- IoT aplikácie s WiFi a Bluetooth LE
- grafické používateľské rozhrania
- hlasové ovládanie a rozpoznávanie reči
- wake-up aplikácie s mikrofónmi
- projekty s AMOLED dotykovým displejom
- zariadenia napájané z batérie
- detekcia pohybu, gest a orientácie pomocou IMU
- vývoj projektov s Arduino IDE alebo ESP-IDF
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare ESP32-S3-Touch-AMOLED-2.16 dokumentácia
