Popis
Waveshare ESP32-S3 LCD 1.54 je kompaktná vývojová doska s 1,54″ farebným IPS displejom, procesorom ESP32-S3 a bezdrôtovou komunikáciou WiFi a Bluetooth LE. Kombinuje pohybový senzor, audio rozhranie, slot na microSD kartu a možnosť batériového napájania, vďaka čomu je vhodná na vývoj IoT zariadení, grafických rozhraní, prenosných ovládačov a hlasových aplikácií.
Produkt je dostupný v štyroch variantoch – s dotykovým alebo nedotykovým displejom, pričom každú verziu možno zvoliť s pribalenou 3,7 V lítiovou batériou alebo bez nej. Základné hardvérové parametre dosky sú rovnaké.
Hlavné vlastnosti
- Farebný IPS displej na zobrazovanie údajov a tvorbu grafických rozhraní
- Výber dotykovej alebo nedotykovej verzie podľa požiadaviek projektu
- Integrovaný 6-osový pohybový senzor na detekciu pohybu a orientácie
- Dva mikrofóny a reproduktor na vývoj hlasových a multimediálnych aplikácií
- Podpora batériovej prevádzky s integrovaným nabíjaním
- Vhodná na programovanie v Arduino IDE, ESP-IDF a tvorbu rozhraní s LVGL

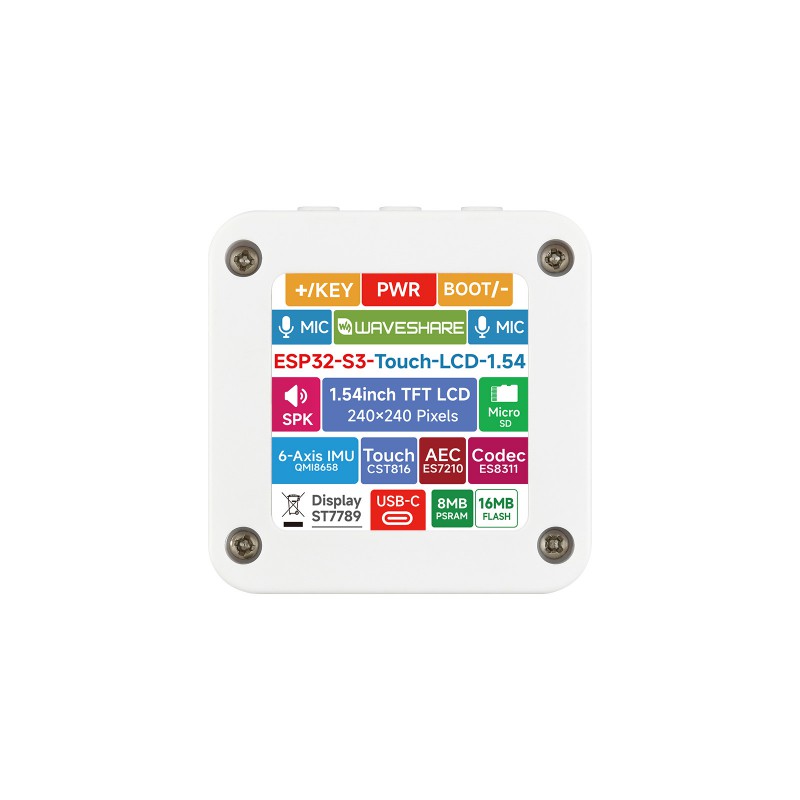

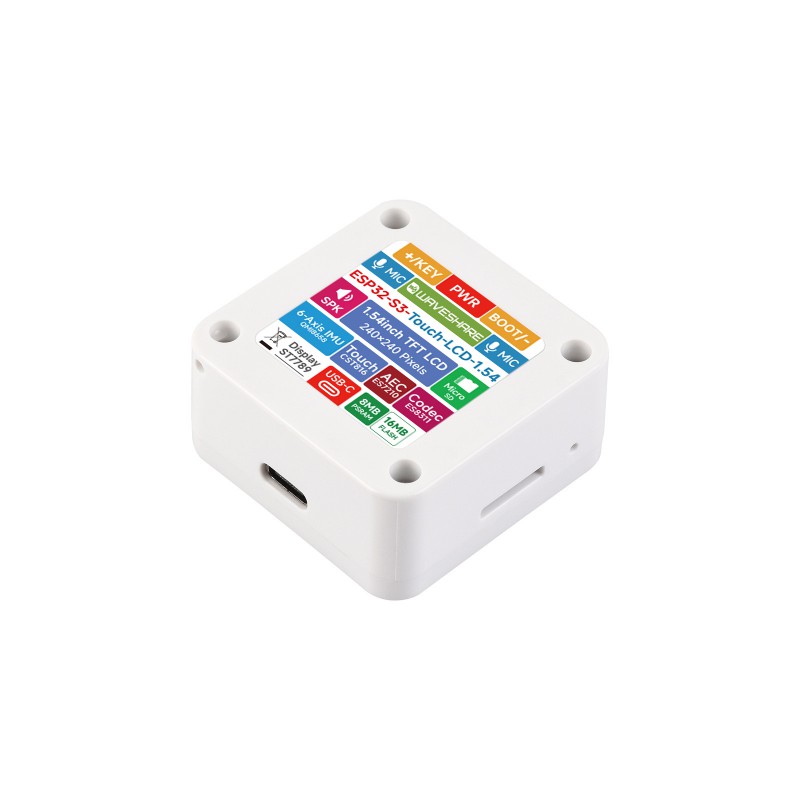

Technické parametre
| Procesor | ESP32-S3R8, dvojjadrový Xtensa LX7, až 240 MHz |
| SRAM / ROM | 512 KB / 384 KB |
| PSRAM | 8 MB |
| Flash pamäť | 16 MB |
| Displej | 1,54″ IPS LCD |
| Rozlíšenie | 240 × 240 px |
| Farby | 262 000 |
| Radič displeja | ST7789, SPI |
| Dotykové ovládanie | Kapacitné, CST816, I2C – iba dotykové varianty |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| IMU senzor | QMI8658, 3-osový akcelerometer a 3-osový gyroskop |
| Audio | ES7210, ES8311, NS4150B, 2 mikrofóny a reproduktor |
| Úložisko | TF / microSD slot |
| Batériové napájanie | 3,7 V Li-ion, 2-pinový konektor MX1.25 |
| Napájanie a programovanie | USB-C |
| Rozširujúce rozhrania | Spájkovacie kontakty I2C, UART a USB |
| Tlačidlá | PLUS, PWR, BOOT |
| Vývojové prostredie | Arduino IDE, ESP-IDF, LVGL |
Dostupné varianty
| Variant | Batéria | Katalógové číslo |
|---|---|---|
| Dotykový | Bez batérie | 33868 |
| Dotykový | S 3,7 V batériou | 33869 |
| Nedotykový | Bez batérie | 33866 |
| Nedotykový | S 3,7 V batériou | 33867 |
Dotykový variant umožňuje ovládanie grafického rozhrania priamo na displeji pomocou kapacitného dotyku. Nedotykový variant ponúka rovnaké rozlíšenie a základné funkcie, ale bez dotykového ovládania.
Verzie s batériou obsahujú 3,7 V lítiový akumulátor s kapacitou 1 000 mAh. Pri verziách bez batérie je možné kompatibilný akumulátor dodatočne pripojiť.
Rozloženie dosky

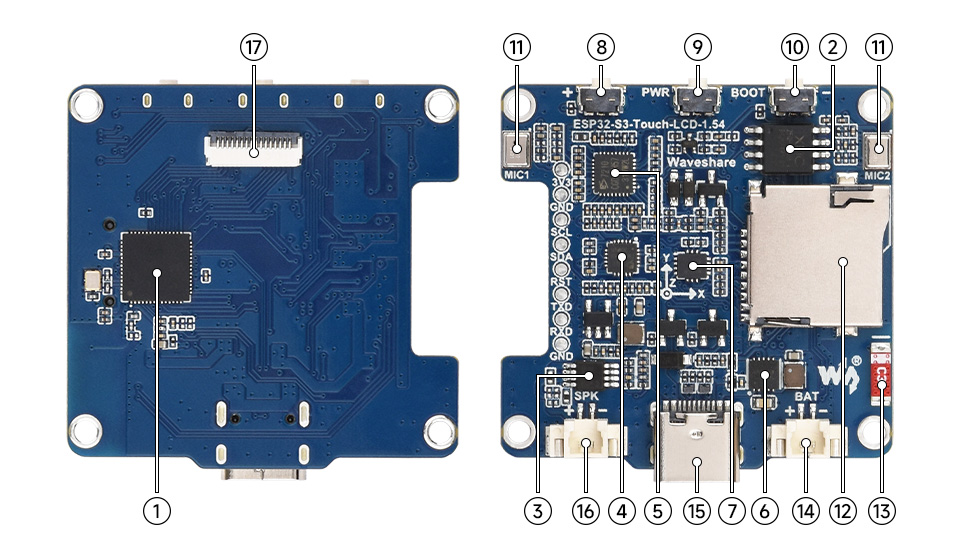

Označenie hlavných komponentov na obrázku:
| Číslo | Popis | Číslo | Popis |
|---|---|---|---|
| 1 | ESP32-S3R8 – hlavný procesor | 10 | BOOT tlačidlo |
| 2 | 16 MB NOR Flash | 11 | Mikrofóny MIC1 / MIC2 |
| 3 | NS4150B – audio zosilňovač | 12 | TF / microSD slot |
| 4 | ES8311 – audio kodek | 13 | Integrovaná WiFi / Bluetooth anténa |
| 5 | ES7210 – ADC pre mikrofóny | 14 | MX1.25 konektor pre 3,7 V batériu |
| 6 | Obvod správy nabíjania a vybíjania | 15 | USB-C konektor |
| 7 | QMI8658 – 6-osový IMU senzor | 16 | MX1.25 konektor reproduktora |
| 8 | PLUS – používateľské tlačidlo | 17 | Konektor LCD displeja |
| 9 | PWR – tlačidlo napájania |
Obrázok zobrazuje dotykový variant. Nedotyková verzia nemá dotykové ovládanie.
Napájanie z batérie
Všetky varianty možno napájať cez USB-C alebo kompatibilnú 3,7 V lítiovú batériu s 2-pinovým konektorom MX1.25. Doska obsahuje obvod na správu nabíjania a vybíjania batérie.
Pri verziách s batériou je akumulátor súčasťou balenia. Pri verziách bez batérie je možné dosku používať cez USB-C bez potreby dokupovania akumulátora.
Upozornenie: Pri montáži batérie je potrebné použiť priloženú izolačnú podložku, ktorá oddeľuje batériu od dosky plošných spojov. Pri použití vlastnej batérie je potrebné overiť jej napätie, konektor a polaritu.
Použitie
- Grafické používateľské rozhrania a dotykové ovládače
- IoT zariadenia a inteligentné domácnosti
- Prenosné informačné a senzorové zariadenia
- Hlasové a multimediálne aplikácie
- Projekty s knižnicou LVGL
Obsah balenia
- 1× vývojová doska ESP32-S3-LCD-1.54 alebo ESP32-S3-Touch-LCD-1.54 podľa zvoleného variantu
- 1× PC izolačná podložka pre batériu
- 1× 3,7 V Li-ion batéria 1 000 mAh – iba pri variantoch „S batériou“
Poznámka: Pamäťová karta nie je súčasťou balenia.
Dokumentácia
Schémy, pinout, ukážkové programy, návody na programovanie a postup montáže batérie nájdete na Wiki.
