Waveshare ESP32-S3 LCD 2,8″ – vývojová doska, rôzne varianty

43.30€ – 53.25€

Vývojová doska s okrúhlym 2,8″ IPS displejom, WiFi, Bluetooth, IMU a RTC

Vymazať

Prosím, vyberte variant produktu vyššie.

Skladom viac typov

Popis

Waveshare ESP32-S3 LCD 2.8C je vývojová doska s okrúhlym 2,8″ IPS displejom s rozlíšením 480 × 480 px, procesorom ESP32-S3 a bezdrôtovou komunikáciou WiFi a Bluetooth LE. Je určená na vývoj grafických používateľských rozhraní, IoT zariadení, inteligentných ovládacích panelov a projektov využívajúcich knižnicu LVGL.

Doska je dostupná v dvoch vyhotoveniach – s kapacitným dotykovým ovládaním alebo bez dotyku. Oba varianty obsahujú 6-osový IMU senzor, RTC hodiny, slot na microSD kartu a podporujú napájanie z 3,7 V lítiovej batérie.

Hlavné vlastnosti

  • Okrúhly IPS displej vhodný na zobrazovanie údajov a tvorbu grafických rozhraní
  • Možnosť výberu dotykovej alebo nedotykovej verzie podľa požiadaviek projektu
  • Integrované senzory a rozširujúce rozhrania na pripojenie externých zariadení
  • Podpora batériového napájania a integrovaného nabíjania
  • Vhodná na vývoj aplikácií v Arduino IDE, ESP-IDF a s knižnicou LVGL

Technické parametre

Procesor ESP32-S3R8, dvojjadrový Xtensa LX7, až 240 MHz
SRAM / ROM 512 KB / 384 KB
PSRAM 8 MB
Flash pamäť 16 MB
WiFi 2,4 GHz, IEEE 802.11 b/g/n
Bluetooth Bluetooth 5 LE
Displej 2,8″ okrúhly IPS LCD
Rozlíšenie 480 × 480 px
Radič displeja ST7701
Rozhranie displeja RGB
Kontrast 1200:1
Pozorovací uhol 160°
Dotykové ovládanie Kapacitné, I2C, GT911 – iba dotykový variant
IMU senzor QMI8658, 6-osový akcelerometer a gyroskop
RTC PCF85063
Úložisko TF / microSD slot
Komunikačné rozhrania USB, UART, I2C, vybrané GPIO
USB konektory USB-C a USB-C pre UART
USB-UART prevodník CH343P
Rozširujúci konektor SH1.0 12-pinový
Batériové napájanie 3,7 V Li-ion, MX1.25 2-pinový konektor
Ďalšie vybavenie Bzučiak, indikátory napájania a nabíjania, tlačidlá BOOT a RESET
Vývojové prostredie Arduino IDE, ESP-IDF, LVGL

Pinout rozhraní

Rozloženie pinov a signálov I2C, UART a 12-pinového multifunkčného konektora:



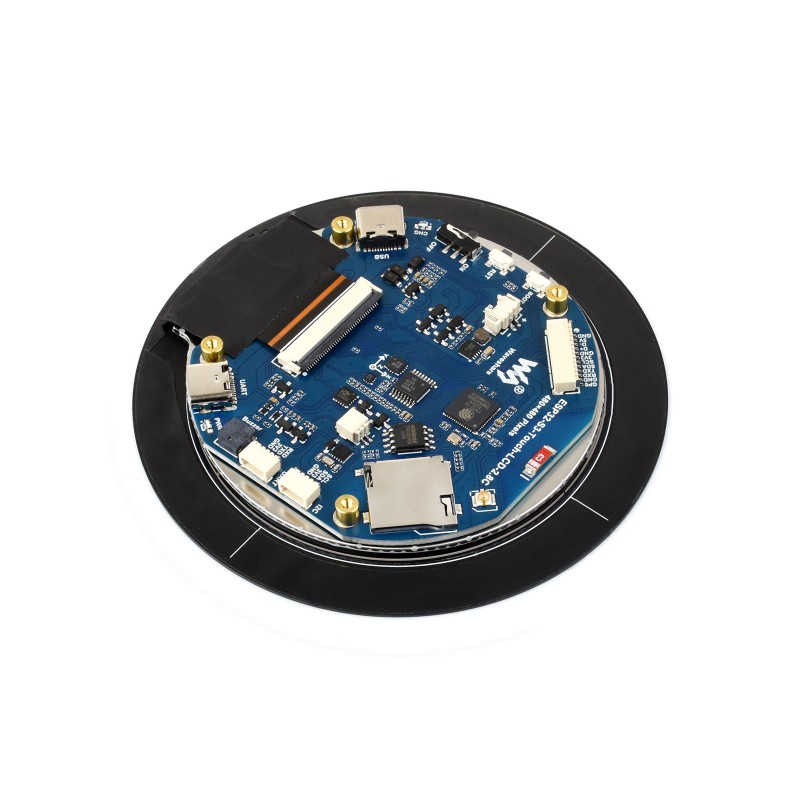

Rozloženie dosky

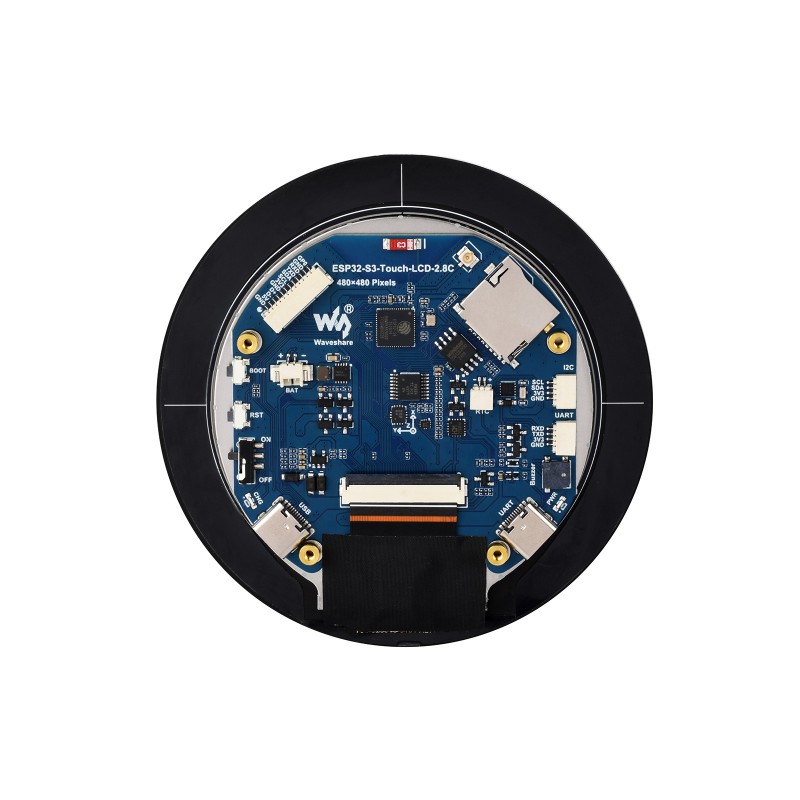

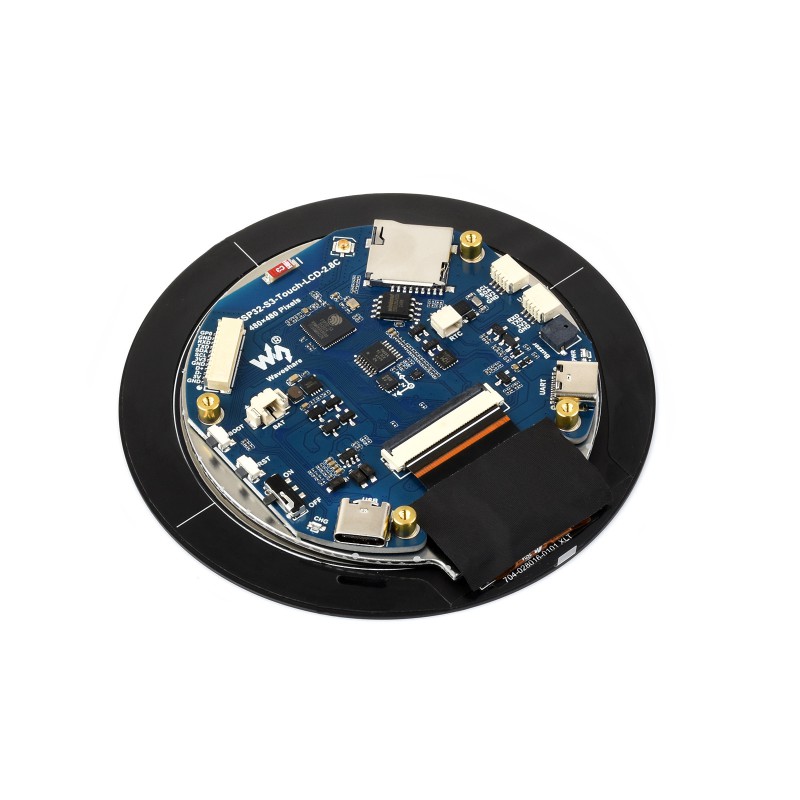

Označenie jednotlivých komponentov na obrázku:

Číslo Popis Číslo Popis
1 ESP32-S3R8 13 IPEX1 konektor
2 QMI8658 – 6-osový IMU 14 TF / microSD slot
3 TCA9554PWR – GPIO expander 15 Konektor pre RTC batériu
4 FSUSB42UMX – prepínanie UART 16 I2C konektor
5 CH343P – USB/UART prevodník 17 UART konektor
6 16 MB Flash 18 USB-C pre UART/programovanie
7 PCF85063 – RTC 19 Bzučiak
8 Správa nabíjania batérie 20 Indikátor nabíjania
9 ME6217C33M5G – LDO 21 Indikátor napájania
10 USB-C 22 Ovládanie napájania z batérie
11 Konektor 3,7 V Li-ion batérie 23 RESET
12 12-pin multifunkčné rozhranie 24 BOOT
25 Prepínací rezistor pre externú anténu

Obrázky zobrazujú dotykový variant. Rozloženie komponentov nedotykovej verzie sa môže mierne líšiť.

Poznámka: Pri pripojení cez USB-C (USB-UART) nie je samostatný 4-pinový UART konektor dostupný.

Dostupné varianty

Variant Označenie Dotykové ovládanie
Dotykový ESP32-S3-Touch-LCD-2.8C Áno, kapacitný dotyk (GT911)
Nedotykový ESP32-S3-LCD-2.8C Nie

Napájanie z batérie

Oba varianty podporujú napájanie cez USB-C alebo kompatibilnú 3,7 V Li-ion batériu s 2-pinovým konektorom MX1.25. Doska umožňuje aj nabíjanie pripojenej batérie.

Použitie

  • Grafické ovládacie panely a HMI rozhrania
  • IoT zariadenia a inteligentné domácnosti
  • Zobrazovanie údajov zo senzorov a meracích systémov
  • Interaktívne projekty a grafické rozhrania s LVGL

Obsah balenia

  • 1× vývojová doska ESP32-S3-LCD-2.8C alebo ESP32-S3-Touch-LCD-2.8C podľa zvoleného variantu
  • 1× SH1.0 12-pinový kábel, približne 100 mm
  • 2× SH1.0 4-pinový kábel, približne 100 mm

Upozornenie: Hlavná Li-ion batéria ani samostatná RTC batéria nie sú súčasťou balenia. Pri použití vlastnej batérie je potrebné overiť konektor a polaritu.

Dokumentácia

Technickú dokumentáciu, schémy, príklady programovania a informácie o rozhraniach nájdete v návodoch výrobcu:

Ďalšie informácie

Hmotnosť 150 g
Variant

Dotykový, Nedotykový

Časté otázky

Aký je rozdiel medzi dotykovým a nedotykovým variantom?

Oba varianty majú rovnaký procesor, rozlíšenie displeja a základné funkcie. Dotyková verzia navyše obsahuje kapacitnú dotykovú vrstvu s radičom GT911, ktorá umožňuje ovládanie priamo na displeji.

Je možné používať LVGL aj na nedotykovej verzii?

Áno, oba varianty podporujú tvorbu grafických rozhraní pomocou knižnice LVGL. Nedotyková verzia však neumožňuje ovládanie priamo dotykom na displeji.

Podporuje doska 5 GHz WiFi?

Nie, ESP32-S3 podporuje WiFi iba v pásme 2,4 GHz. K dispozícii je aj Bluetooth 5 LE.

Je možné dosku napájať z batérie?

Áno, oba varianty podporujú napájanie cez USB-C alebo kompatibilnú 3,7 V Li-ion batériu s 2-pinovým konektorom MX1.25. Doska umožňuje aj nabíjanie pripojenej batérie. Batéria nie je súčasťou balenia.

Na čo slúži samostatná RTC batéria?

Záložná RTC batéria slúži na zachovanie chodu hodín reálneho času pri odpojení hlavného napájania. Nie je súčasťou balenia.

Je možné pripojiť externé senzory a moduly?

Áno, doska poskytuje I2C, UART a 12-pinové multifunkčné rozhranie. Pred pripojením je potrebné skontrolovať kompatibilitu a priradenie pinov podľa dokumentácie konkrétneho variantu.

Podporuje doska microSD kartu?

Áno, oba varianty obsahujú slot na TF/microSD kartu, ktorý možno využiť na ukladanie údajov, obrázkov alebo ďalších súborov. Pamäťová karta nie je súčasťou balenia.

Je možné dosku programovať cez Arduino IDE?

Áno, doska podporuje Arduino IDE aj ESP-IDF. Výrobca poskytuje dokumentáciu a ukážkové projekty pre jednotlivé varianty.

Je možné pripojiť externú WiFi anténu?

Áno, doska obsahuje konektor IPEX1. Na použitie externej antény je však potrebné upraviť prepínací rezistor podľa dokumentácie výrobcu.
