Popis
Waveshare ESP32-S3-Touch-LCD-7 je vývojová doska s integrovaným 7″ IPS LCD displejom, kapacitným dotykom a mikrokontrolérom ESP32-S3. Je vhodná na vývoj HMI rozhraní, ovládacích panelov, IoT zariadení, smart home aplikácií a projektov s grafickým používateľským rozhraním.
Doska využíva čip ESP32-S3N16R8 s 32-bitovým dvojjadrovým procesorom Xtensa LX7 s frekvenciou až 240 MHz. K dispozícii je 16 MB Flash a 8 MB PSRAM, čo umožňuje plynulejšie používanie grafických knižníc, napríklad LVGL.
Integrovaný 7″ LCD displej má rozlíšenie 800 × 480 px, IPS panel, pozorovací uhol 170° a zobrazenie 65K farieb. Dotyková verzia podporuje 5-bodové kapacitné dotykové ovládanie cez I2C rozhranie s podporou prerušenia.
Doska podporuje bezdrôtovú komunikáciu 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE s integrovanou anténou. Okrem toho obsahuje viacero praktických rozhraní, ako sú USB-C, CAN, RS485, I2C, UART, senzorový konektor, TF slot a konektor pre 3,7 V lítiovú batériu.
Vďaka kombinácii ESP32-S3, veľkého dotykového displeja a rozhraní CAN/RS485 je doska vhodná aj pre ovládacie panely, priemyselné prototypy, monitorovacie systémy alebo vlastné grafické aplikácie. Vývoj je možný v prostredí Arduino IDE aj ESP-IDF.
Upozornenie: Ide o vývojovú dosku, nie hotové priemyselné HMI zariadenie. Pri použití v konkrétnej aplikácii je potrebné zabezpečiť vhodné napájanie, krytovanie a otestovanie softvéru.
Hlavné vlastnosti
- ESP32-S3 vývojová doska s displejom – vhodná na HMI, IoT a grafické aplikácie
- 7″ IPS LCD displej – rozlíšenie 800 × 480 px a pozorovací uhol 170°
- Kapacitný dotyk – 5-bodové dotykové ovládanie cez I2C rozhranie
- ESP32-S3N16R8 – dvojjadrový Xtensa LX7 procesor až 240 MHz
- 16 MB Flash a 8 MB PSRAM – vhodné pre grafické rozhrania a LVGL projekty
- WiFi a Bluetooth – 2,4 GHz WiFi 802.11 b/g/n a Bluetooth 5 LE
- USB-C konektor – napájanie, programovanie a komunikácia
- Rozšírené rozhrania – CAN, RS485, I2C, UART, senzorový konektor a TF slot
- Konektor pre 3,7 V Li-ion batériu – s nabíjacím obvodom na doske
- Podpora Arduino IDE a ESP-IDF – flexibilné možnosti vývoja
Technické špecifikácie
| MCU | ESP32-S3N16R8 | Procesor | 32-bit Xtensa LX7, dvojjadrový |
| Frekvencia procesora | až 240 MHz | Flash | 16 MB |
| PSRAM | 8 MB | Bezdrôtová komunikácia | 2,4 GHz WiFi, Bluetooth 5 LE |
| Uhlopriečka displeja | 7″ | Typ displeja | IPS LCD |
| Rozlíšenie | 800 × 480 px | Farby | 65K farieb |
| Pozorovací uhol | 170° | Jas displeja | 345 cd/m² |
| Dotyk | Kapacitný, 5-bodový | Dotykové rozhranie | I2C |
| Rozhranie displeja | RGB | Napájanie | 5 V cez USB-C |
| Spotreba | 5 V / 450 mA | USB konektor | USB Type-C |
| Rozhrania | CAN, RS485, I2C, UART, USB | Úložisko | TF / microSD slot |
| Batériový konektor | PH2.0 pre 3,7 V Li-ion batériu | Nabíjací prúd | 580 mA |
| Vývojové prostredie | Arduino IDE / ESP-IDF | Prevádzková teplota | 0 až 65 °C |
| Rozmery | 192,96 × 110,76 mm | Verzia | S kapacitným dotykom |

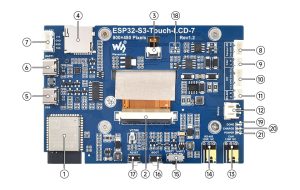

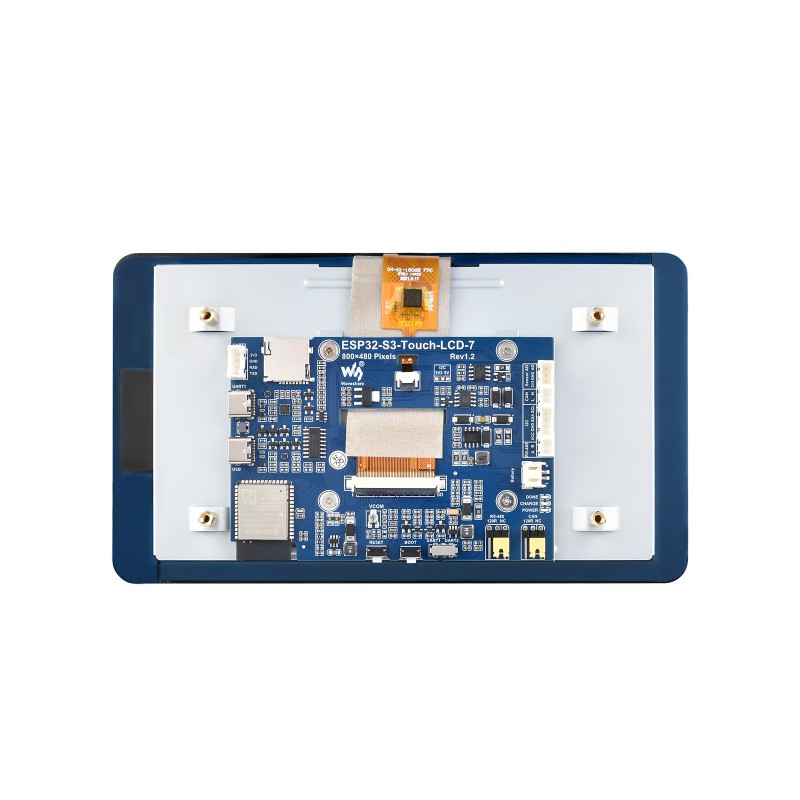

Popis rozhraní a prvkov na doske
| 1 | ESP32-S3N16R8 mikrokontrolér s WiFi a Bluetooth LE | 12 | Konektor pre 3,7 V Li-ion batériu |
| 2 | Tlačidlo BOOT pre vstup do režimu programovania | 13 | CAN 120 Ω prepínač / zakončovací odpor pre CAN zbernicu |
| 3 | Konektor pre reproduktor / audio výstup | 14 | RS485 120 Ω prepínač / zakončovací odpor pre RS485 zbernicu |
| 4 | Slot pre TF / microSD kartu | 15 | Prepínač UART1 / UART2 |
| 5 | USB-C konektor | 16 | BOOT tlačidlo |
| 6 | USB-C konektor | 17 | RESET tlačidlo |
| 7 | UART1 konektor | 18 | Prepínač napájania / voľba 3,3 V režimu |
| 8 | Senzorový A/D konektor | 19 | DONE LED indikátor – stav nabíjania batérie |
| 9 | CAN konektor | 20 | CHARGE LED indikátor – nabíjanie batérie |
| 10 | I2C konektor | 21 | POWER LED indikátor – napájanie dosky |
| 11 | RS485 konektor |
Obsah balenia
- 1× Waveshare ESP32-S3-Touch-LCD-7
- 2× HY2.0 2P na 2-pinový kábel, 10 cm
- 1× HY2.0 3P na 3-pinový kábel, 10 cm
- 2× HY2.0 4P na 4-pinový kábel, 10 cm
- 1× sada skrutiek
Použitie
- HMI ovládacie panely
- IoT a smart home aplikácie
- grafické používateľské rozhrania s LVGL
- monitorovanie senzorových údajov
- ovládanie zariadení cez CAN alebo RS485
- vývoj projektov s ESP32-S3
- prototypovanie dotykových aplikácií
- automatizácia a riadiace systémy
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare ESP32-S3-Touch-LCD-7 Wiki
