Popis

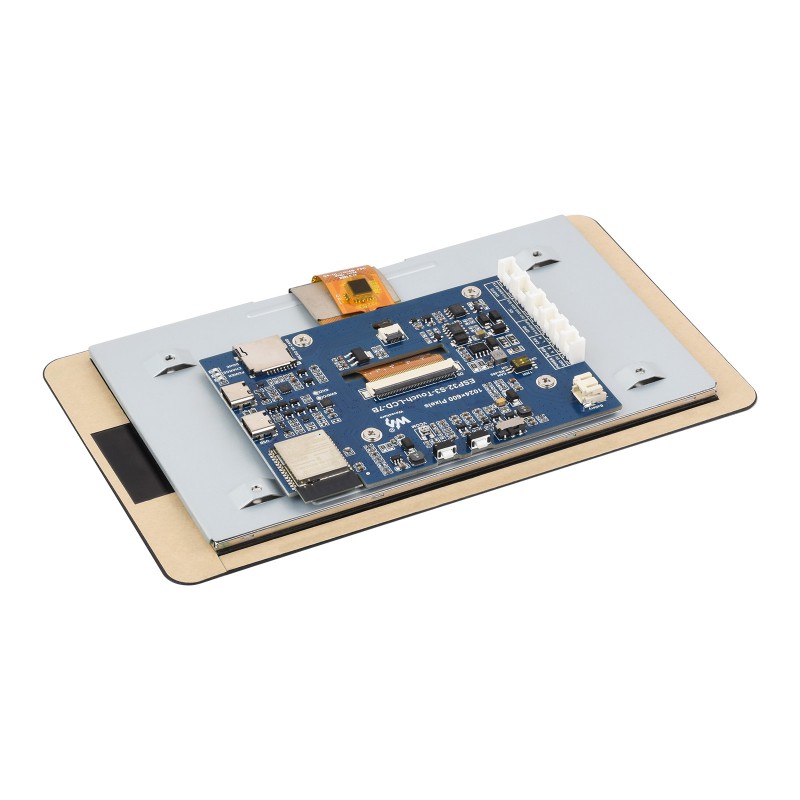

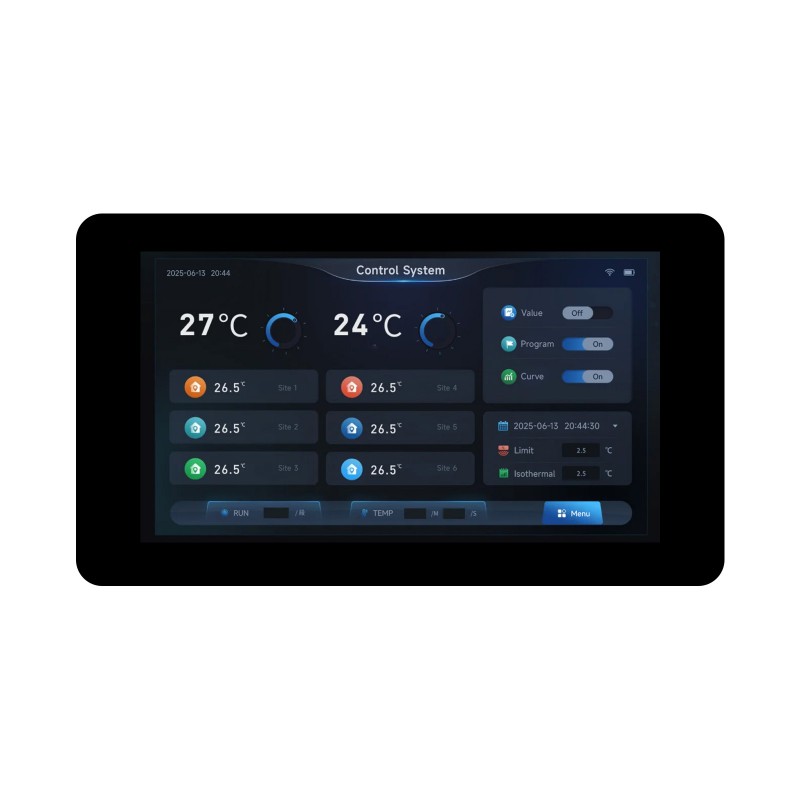

Waveshare ESP32-S3-Touch-LCD-7B je vývojová doska s výkonným ESP32-S3 a integrovaným 7″ IPS LCD displejom s rozlíšením 1024 × 600 px a 5-bodovým kapacitným dotykom. Je vhodná na vývoj HMI rozhraní, ovládacích panelov, IoT zariadení, smart home aplikácií a ďalších projektov s grafickým používateľským rozhraním.
Doska ponúka WiFi, Bluetooth 5 LE, CAN, RS485, I2C, UART, USB a slot na microSD kartu. Vďaka 16 MB Flash a 8 MB PSRAM poskytuje dostatok pamäte aj pre komplexnejšie aplikácie a grafické rozhrania vytvorené napríklad pomocou LVGL.
Hlavné vlastnosti
- 7″ IPS displej s 5-bodovým kapacitným dotykom
- ESP32-S3 s WiFi a Bluetooth 5 LE
- vhodná na HMI a grafické aplikácie s LVGL
- integrované rozhrania CAN, RS485, I2C, UART a USB
- slot na microSD / TF kartu
- podpora 3,7 V Li-ion batérie s nabíjaním a monitorovaním napätia
- nastaviteľné podsvietenie displeja
Technické špecifikácie
| Modul | ESP32-S3-WROOM-1-N16R8 |
| Procesor | Xtensa 32-bit LX7, dvojjadrový, až 240 MHz |
| SRAM | 512 KB |
| ROM | 384 KB |
| Flash | 16 MB |
| PSRAM | 8 MB |
| WiFi | 2,4 GHz IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Displej | 7″ IPS LCD |
| Rozlíšenie | 1024 × 600 px |
| Farby | 65K |
| Pozorovací uhol | 170° |
| Jas | 235 cd/m² |
| Dotyk | kapacitný, 5-bodový |
| Povrch dotykového panela | tvrdené sklo |
| Rozhrania | CAN, RS485, I2C, UART, USB |
| Úložisko | microSD / TF karta |
| Napájanie | 5 V cez USB-C |
| Typická spotreba | 5 V / 350 mA |
| Batéria | 1× 3,7 V Li-ion, PH2.0 2-pin konektor |
| Prevádzková teplota | 0 až 65 °C |
| Rozmery dotykovej verzie | 192,96 × 110,76 mm |

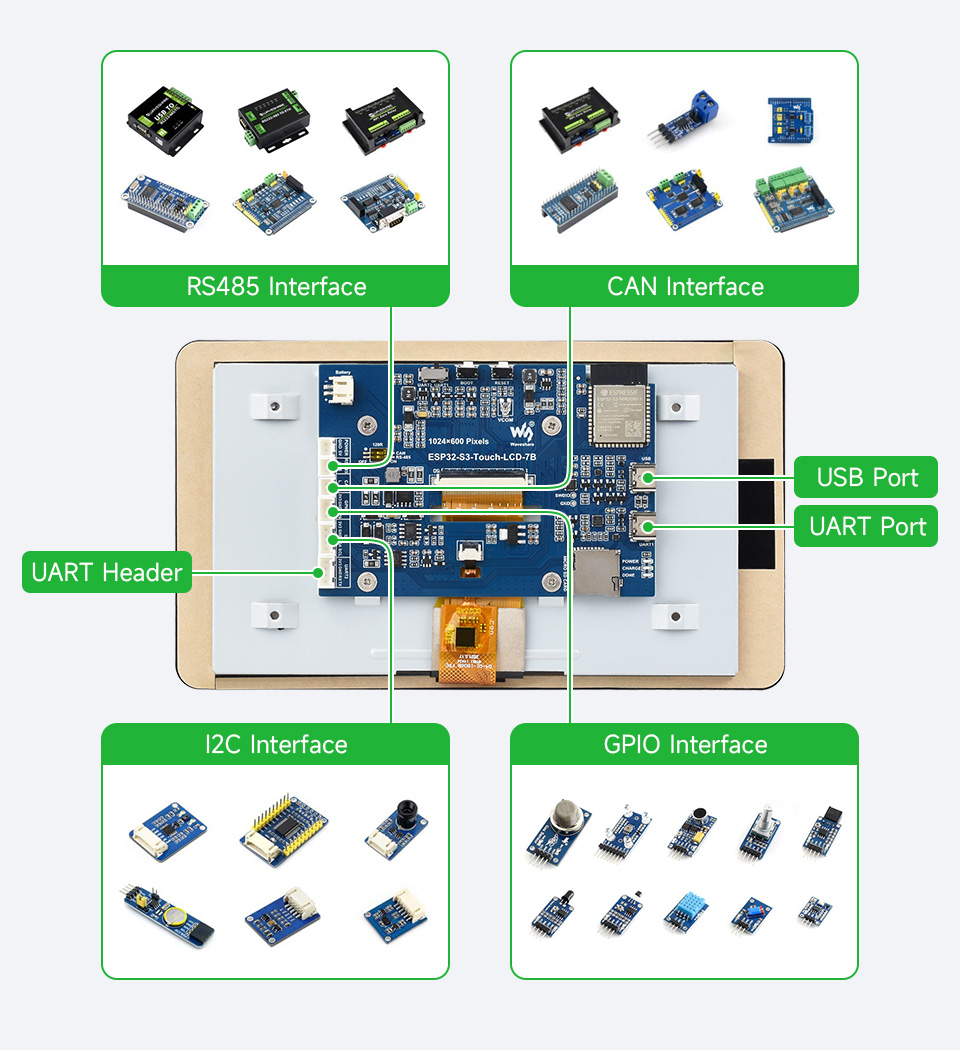

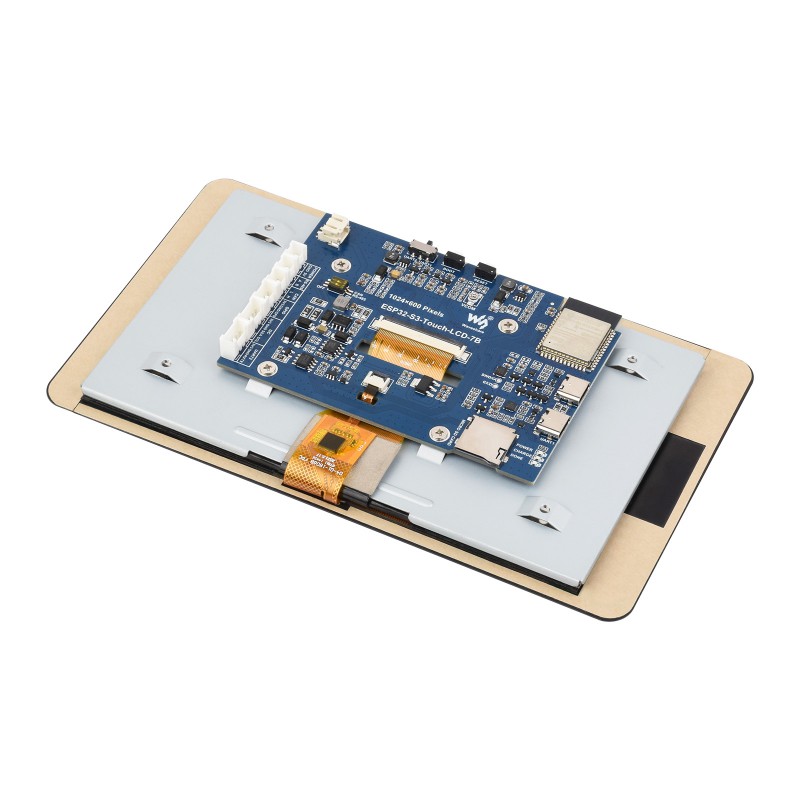

Rozhrania a možnosti rozšírenia
Doska umožňuje pripojenie širokého rozsahu externých modulov a senzorov cez RS485, CAN, I2C, UART a GPIO. CAN aj RS485 majú nastaviteľné 120 Ω terminačné rezistory.
Rozhranie UART je dostupné cez USB-C aj samostatný konektor; medzi nimi sa prepína pomocou prepínača na doske.

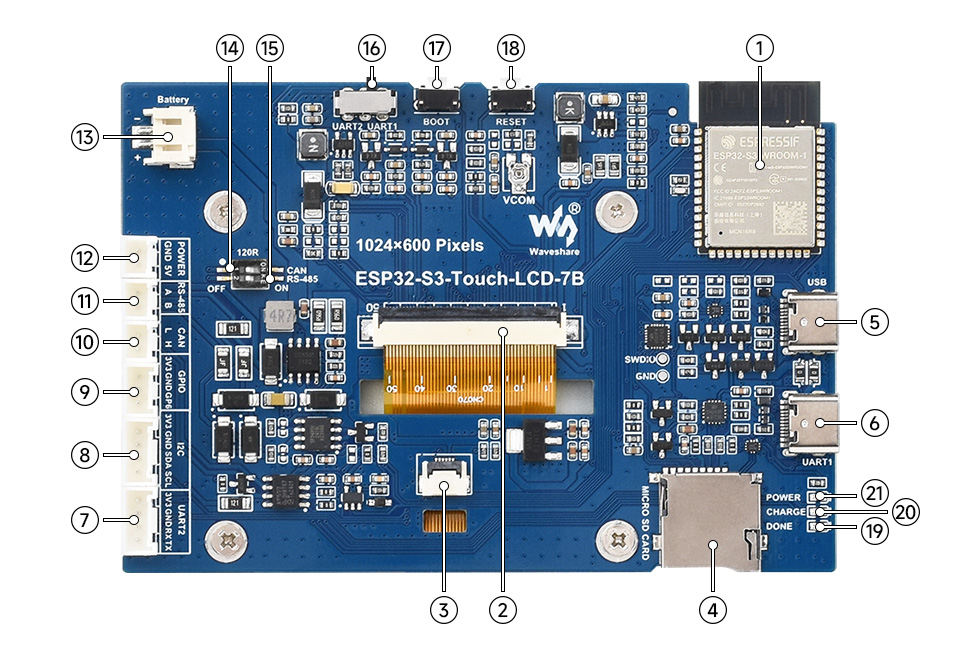

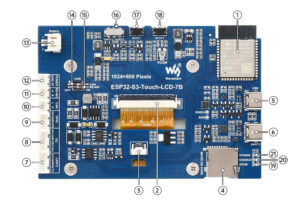

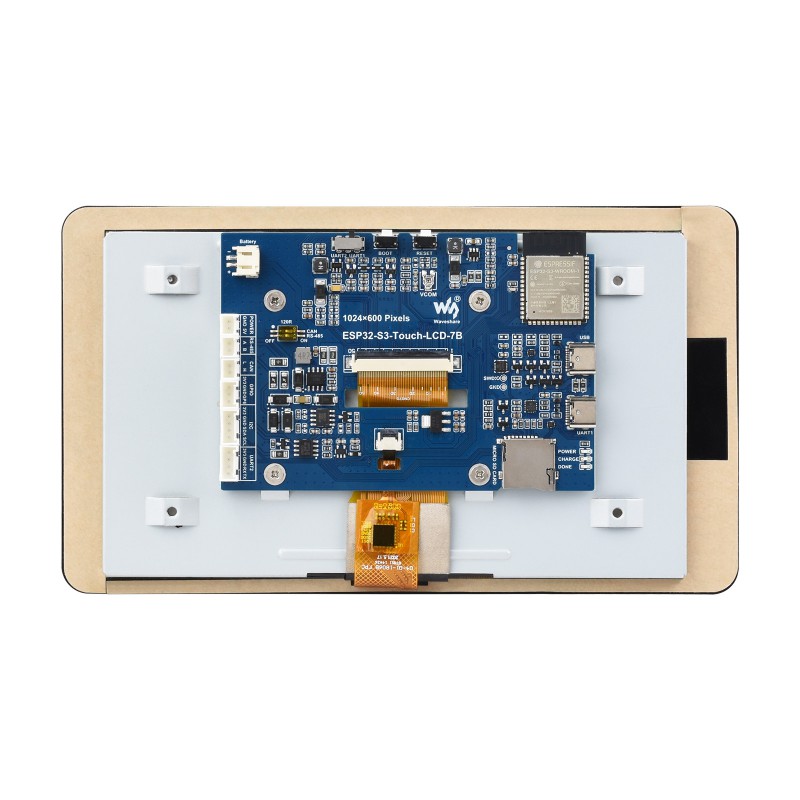

Časti a funkcie dosky
| Číslo | Popis | Číslo | Popis |
| 1 | ESP32-S3-WROOM-1-N16R8 – hlavný WiFi / Bluetooth modul | 12 | 5 V výstup |
| 2 | Konektor LCD panela | 13 | PH2.0 konektor batérie – pre jednočlánkovú 3,7 V Li-ion batériu |
| 3 | Konektor dotykového panela | 14 | CAN 120 Ω – zapnutie / vypnutie terminačného rezistora |
| 4 | TF / microSD slot | 15 | RS485 120 Ω – zapnutie / vypnutie terminačného rezistora |
| 5 | USB Type-C – USB rozhranie a napájanie | 16 | UART prepínač – výber UART1 / UART2 |
| 6 | UART1 USB-C – USB/UART rozhranie | 17 | BOOT – vstup do režimu programovania |
| 7 | UART2 – externý UART konektor | 18 | RESET – reset mikrokontroléra |
| 8 | I2C konektor | 19 | DONE – indikácia dokončeného nabíjania batérie |
| 9 | Sensor konektor | 20 | CHARGE – indikácia nabíjania batérie |
| 10 | CAN konektor | 21 | POWER – indikácia napájania |
| 11 | RS485 konektor |
Napájanie z batérie
Doska podporuje jednočlánkovú 3,7 V Li-ion batériu s PH2.0 2-pin konektorom. Integrovaný obvod zabezpečuje nabíjanie a zvýšenie napätia batérie na 5 V. Výrobca odporúča kapacitu batérie do 2000 mAh. Batéria nie je súčasťou balenia.
Dôležité upozornenie
USB a CAN využívajú spoločné piny ESP32-S3 a režim sa prepína interne. Ak počítač zariadenie cez USB nerozpozná, môže byť aktívny CAN režim. Podrobný postup prepnutia a programovania je uvedený v dokumentácii výrobcu.
Obsah balenia
- 1× Waveshare ESP32-S3-Touch-LCD-7B
- 3× HY2.0 2-pin → 2,54 mm Dupont kábel
- 1× HY2.0 3-pin → 2,54 mm Dupont kábel
- 2× HY2.0 4-pin → 2,54 mm Dupont kábel
- 1× sada skrutiek
USB kábel, microSD karta a Li-ion batéria nie sú súčasťou balenia.
Návody pre Arduino a ESP-IDF, ukážkové programy, zapojenie jednotlivých rozhraní, schému a ďalšiu technickú dokumentáciu nájdete na Wiki – ESP32-S3-Touch-LCD-7B.
