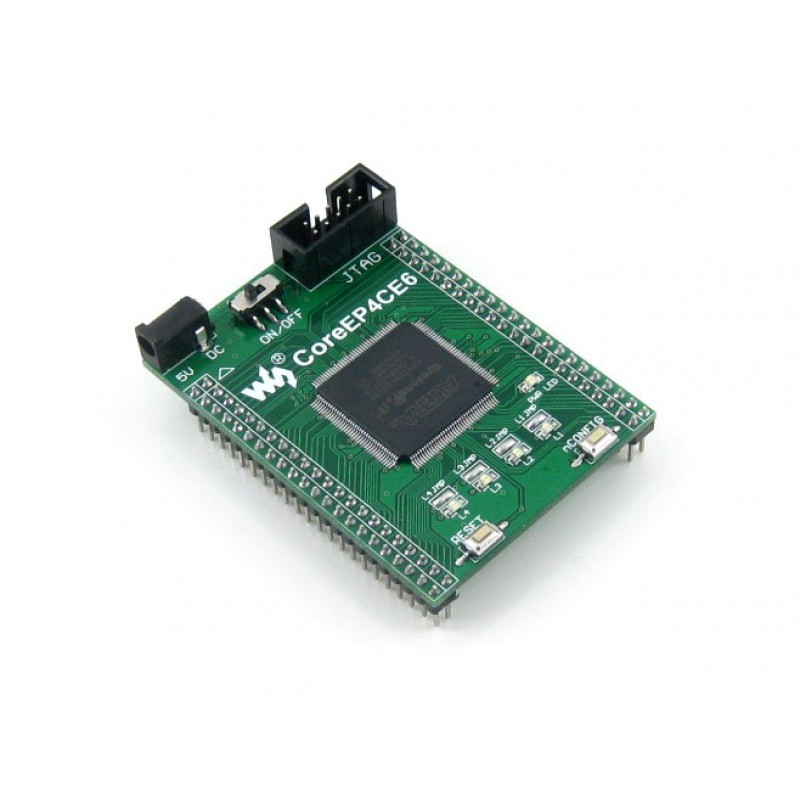

Waveshare FPGA CoreEP4CE6 vývojová doska ALTERA Cyclone IV

42.50€ (bez DPH 34.55€ )

FPGA doska s ALTERA Cyclone IV EP4CE6, 6K logickými prvkami, 80 I/O a 50 MHz oscilátorom.

2 na sklade

Skladom 2 ks

Pridať medzi obľúbené
Katalógové číslo: 6483 Kategórie: , Značka:

Popis

Waveshare CoreEP4CE6 je kompaktná FPGA vývojová doska založená na čipe ALTERA Cyclone IV EP4CE6E22C8N. Poskytuje 6K logických prvkov, 80 I/O pinov, 270 kbit internej RAM a dva PLL obvody.

Doska obsahuje 50 MHz oscilátor, EPCS16 Flash pamäť na uloženie konfigurácie a napájacie regulátory pre potrebné napäťové úrovne. I/O piny sú vyvedené na rozširujúce konektory, čo umožňuje jednoduché pripojenie vlastných periférií a obvodov.

Hlavné vlastnosti

  • FPGA ALTERA Cyclone IV EP4CE6E22C8N
  • 80 vyvedených I/O pinov pre vlastné aplikácie
  • EPCS16 sériová Flash pamäť na uloženie konfigurácie
  • 50 MHz onboard oscilátor
  • podpora programovania a ladenia cez JTAG
  • RESET a nCONFIG tlačidlo
  • LED indikácia a používateľské LED

Technické špecifikácie

FPGA ALTERA Cyclone IV EP4CE6E22C8N
Puzdro QFP144
Logické prvky 6K LE
I/O 80
Interná RAM 270 kbit
PLL 2
Oscilátor 50 MHz
Flash pamäť EPCS16
Programovanie / ladenie JTAG
Napájacie regulátory 3,3 V / 2,5 V / 1,2 V

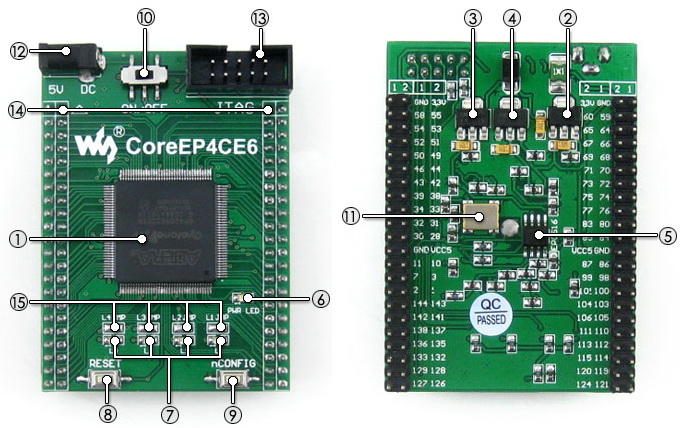

Rozloženie dosky

Na obrázku sú označené hlavné časti dosky CoreEP4CE6:

Číslo Popis Číslo Popis
1 EP4CE6E22C8N – FPGA ALTERA Cyclone IV 9 nCONFIG – tlačidlo na opätovnú konfiguráciu FPGA
2 AMS1117-3.3 – 3,3 V regulátor 10 vypínač napájania
3 AMS1117-2.5 – 2,5 V regulátor 11 50 MHz aktívny oscilátor
4 AMS1117-1.2 – 1,2 V regulátor 12 5 V DC napájací konektor
5 EPCS16 – sériová Flash pamäť 13 JTAG rozhranie na programovanie a ladenie
6 LED indikátor napájania 14 I/O rozširujúce konektory s VCC, GND a FPGA pinmi
7 4× používateľská LED 15 jumpery používateľských LED
8 RESET tlačidlo

Dokumentácia

Návod, schému a ukážkové Verilog projekty nájdete na: Waveshare CoreEP4CE6 Wiki.
