Popis

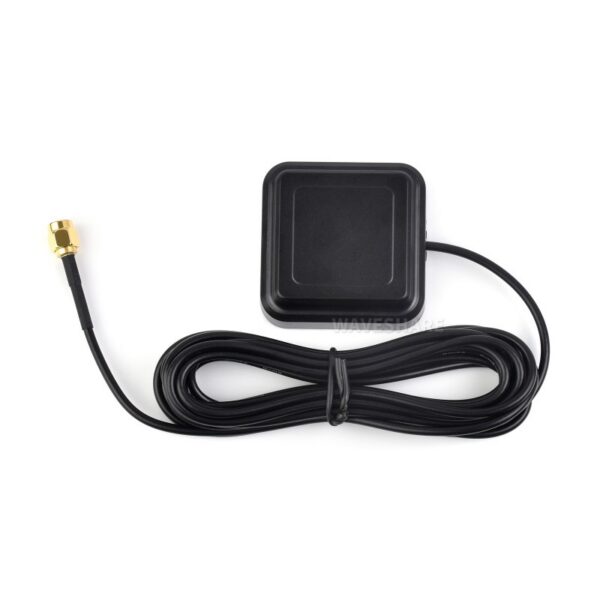

Waveshare GPS External Antenna (D) je aktívna GNSS anténa určená na zlepšenie príjmu satelitného signálu pri GPS / GNSS moduloch. Podporuje dvojfrekvenčné pásma L1 + L5 a viacero navigačných systémov, napríklad GPS, BeiDou, Galileo, QZSS a IRNSS.
Anténa je vhodná najmä v prípadoch, keď je GNSS modul umiestnený v horšej polohe, v technickej zostave, v kryte alebo ďalej od miesta s dobrým výhľadom na oblohu. Vďaka externému prevedeniu je možné anténu umiestniť na vhodnejšie miesto a zlepšiť tak podmienky pre príjem signálu.
Hlavné vlastnosti
- aktívna GNSS anténa
- podpora pásiem L1 + L5
- podpora viacerých GNSS systémov – GPS, BeiDou, Galileo, QZSS, IRNSS
- SMA-J konektor
- vhodná pre GPS / GNSS moduly s kompatibilným anténnym konektorom
- pomáha zlepšiť príjem signálu pri vhodnom umiestnení antény
Technické špecifikácie
| Typ antény | Aktívna GNSS anténa |
| Podporované pásma | L1 + L5 |
| Podporované systémy | BD / GPS / Galileo / QZSS / IRNSS a ďalšie kompatibilné GNSS systémy |
| Konektor | SMA-J |
| Impedancia | 50 Ω |
| Kábel | RG174 |
| Dĺžka kábla | 3 m |
| Pracovné napätie | DC 3,0 – 18,0 V |
| Pracovný prúd | ≤ 20 mA |
| Prevádzková teplota | -40 °C až +85 °C |
Použitie
- GPS / GNSS projekty
- externá anténa pre GNSS moduly
- sledovanie polohy a lokalizačné systémy
- projekty s Raspberry Pi alebo inými vývojovými doskami
- zlepšenie príjmu signálu pri umiestnení modulu v kryte alebo v interiéri
Odporúčané príslušenstvo

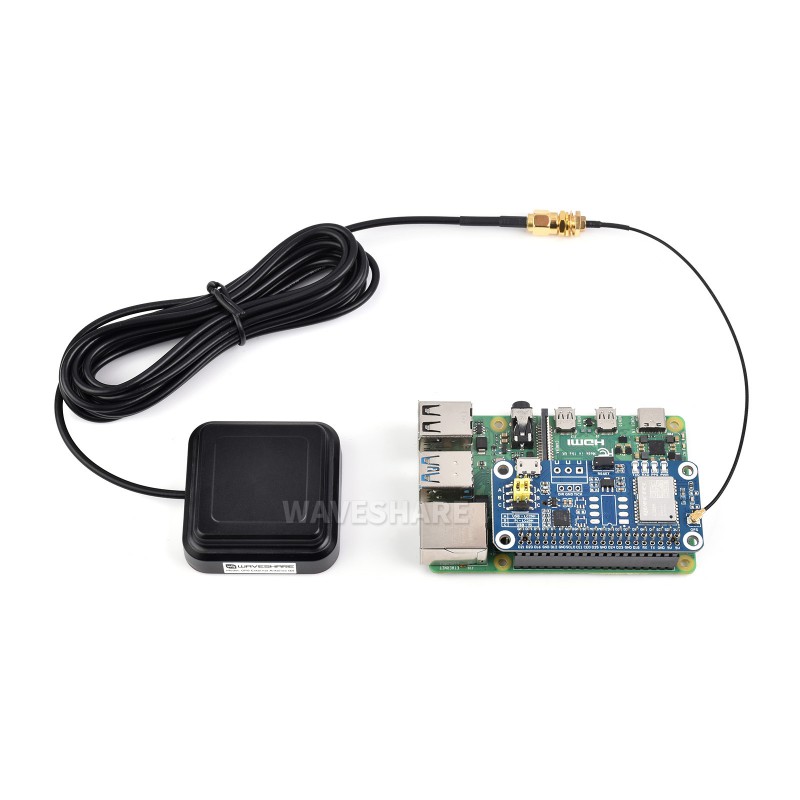

Anténa je vhodná napríklad k modulu Waveshare L76K GPS HAT, prípadne k iným GPS / GNSS modulom s kompatibilným SMA konektorom a podporou aktívnej antény.
