Popis

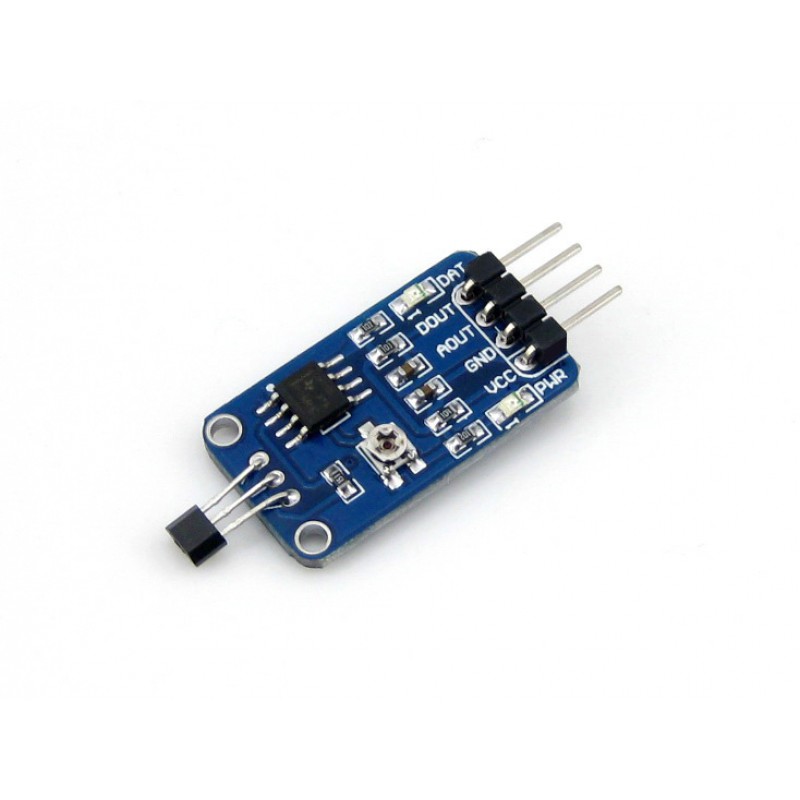

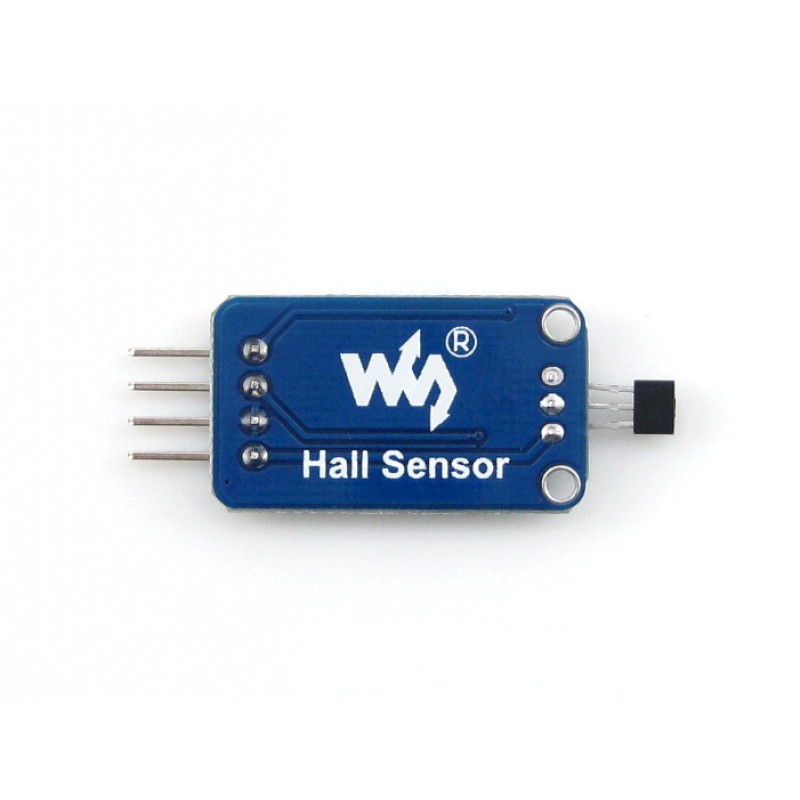

Hall senzor modul 49E slúži na detekciu magnetického poľa. Modul využíva Hallov senzor 49E a komparátor LM393, vďaka čomu poskytuje analógový aj digitálny výstup.
Analógový výstup AOUT sa mení podľa intenzity magnetického poľa. Digitálny výstup DOUT sa prepína podľa nastavenej prahovej hodnoty, ktorú je možné upraviť pomocou potenciometra na module. Pri detekcii magnetického poľa môže používateľ sledovať stav aj pomocou signalizačnej LED diódy.
Modul je vhodný pre Arduino, Raspberry Pi Pico, STM32 a ďalšie mikrokontrolérové platformy.
Hlavné vlastnosti
- Hall senzor 49E – detekcia magnetického poľa
- Komparátor LM393 – spracovanie digitálneho výstupu
- Analógový výstup AOUT – hodnota sa mení podľa intenzity magnetického poľa
- Digitálny výstup DOUT – prepínanie podľa nastavenej prahovej hodnoty
- Nastaviteľná citlivosť – pomocou potenciometra na module
- Signalizačná LED dióda – indikácia výstupného stavu
- Kompaktné rozmery – vhodné pre prototypovanie a zabudovanie do projektov
Technické špecifikácie
| Typ senzora | Hall senzor |
| Senzor | 49E |
| Komparátor | LM393 |
| Napájacie napätie | 2,3 – 5,3 V |
| Výstupy | Analógový AOUT, digitálny DOUT |
| Nastavenie citlivosti | Potenciometer na module |
| Rozmery | 27,0 × 15,5 mm |
| Montážne otvory | 2,0 mm |
Popis pinov
| VCC | Napájanie modulu |
| GND | Zem |
| AOUT | Analógový výstup |
| DOUT | Digitálny výstup |
Použitie
- detekcia magnetického poľa
- snímanie prítomnosti magnetu
- snímanie polohy alebo koncovej polohy
- meranie otáčok pomocou magnetu
- Arduino, Raspberry Pi Pico a STM32 projekty
- automatizačné a embedded aplikácie
Viac informácií o zapojení, ukážkovom kóde a používaní modulu nájdete na stránke výrobcu: Waveshare Hall Sensor Wiki
