Popis

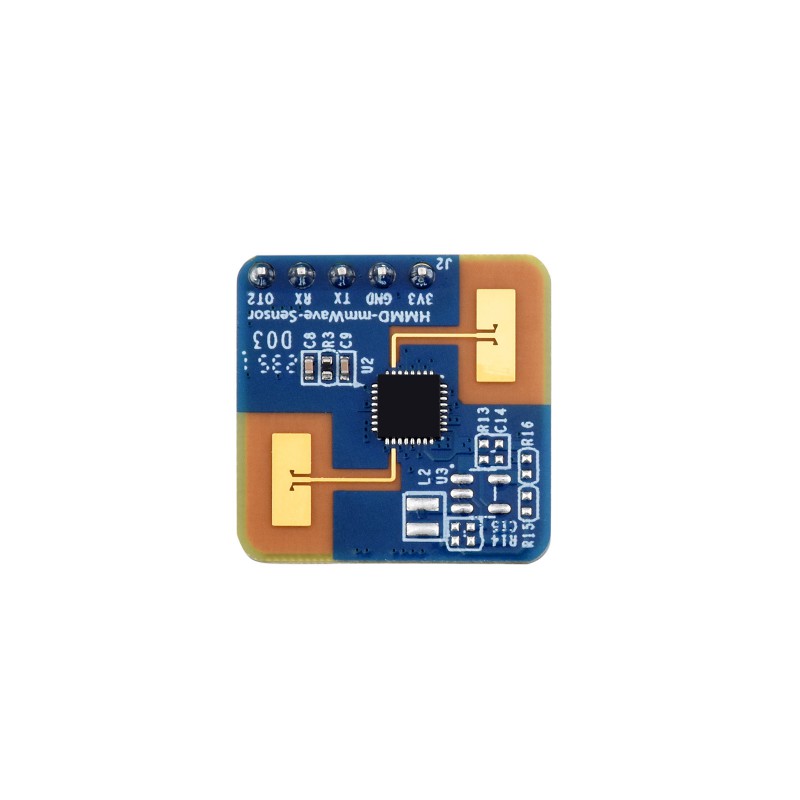

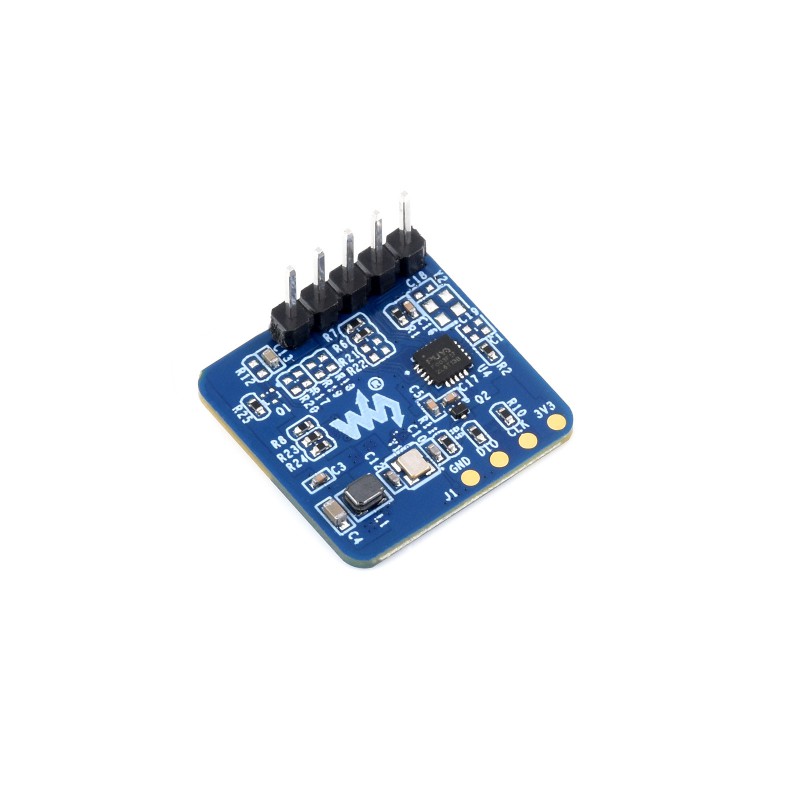

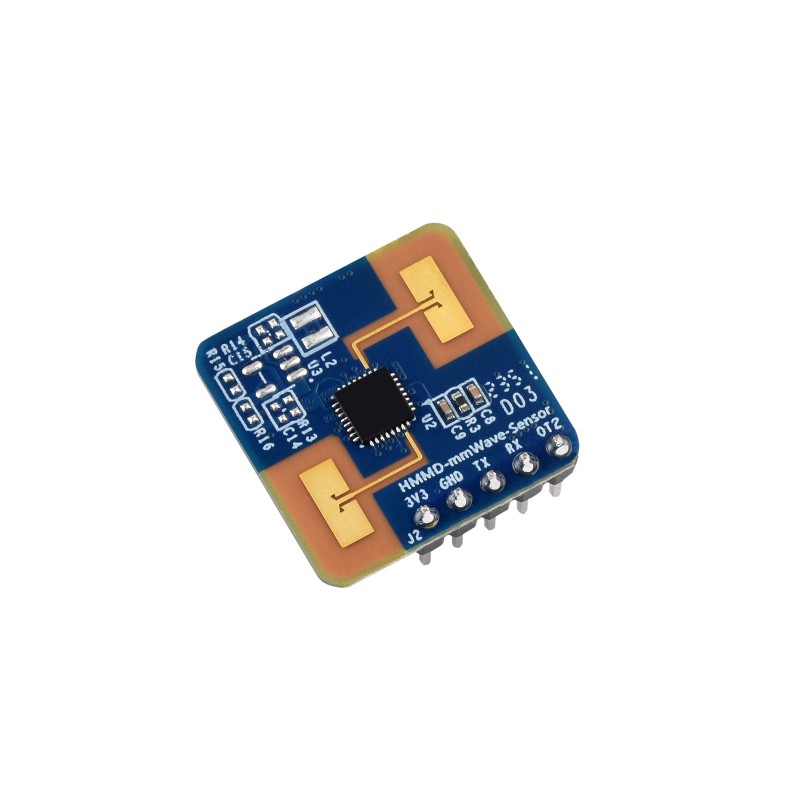

Waveshare HMMD 24GHz mmWave senzor prítomnosti je kompaktný radarový senzor určený na detekciu ľudskej prítomnosti, pohybu a mikropohybu. Využíva technológiu FMCW a pracuje vo frekvenčnom pásme 24 – 24,25 GHz.
Na rozdiel od bežných PIR senzorov dokáže mmWave radar detegovať aj jemné mikropohyby ľudského tela. Vďaka tomu je vhodný na detekciu prítomnosti osoby aj v prípadoch, keď sa človek výrazne nepohybuje, napríklad pri sedení alebo státí.
Senzor je založený na AIoT mmWave SoC SXKMXXX0 a obsahuje vstavaný algoritmus na detekciu ľudského pohybu, mikropohybu a prítomnosti. Podporuje nastavenie rozsahu detekcie, citlivosti a oneskorenia hlásenia neprítomnosti cez UART komunikáciu.
Modul poskytuje UART komunikačné rozhranie a GPIO výstup, takže ho možno pripojiť k vývojovým doskám ako Raspberry Pi, Raspberry Pi Pico, Arduino, ESP32 alebo iným mikrokontrolérom. Vďaka malým rozmerom 20 × 20 mm sa dá ľahko integrovať do smart home zariadení, svietidiel, zabezpečovacích systémov alebo AIoT projektov.
Upozornenie: Detekčný dosah a spoľahlivosť závisia od spôsobu montáže, orientácie senzora, nastavenia citlivosti, prostredia a prekážok v detekčnom priestore. Pri použití v konkrétnom zariadení odporúčame senzor otestovať a prípadne upraviť nastavenia detekcie.
Hlavné vlastnosti
- 24GHz mmWave radar – detekcia ľudskej prítomnosti, pohybu a mikropohybu
- Technológia FMCW – frekvenčne modulovaný kontinuálny radar
- Detekcia mikropohybu – vhodné aj na rozpoznanie prítomnosti sediacej alebo stojacej osoby
- Vstavaný algoritmus detekcie človeka – spracovanie signálu priamo v module
- UART komunikácia – konfigurácia dosahu, citlivosti a oneskorenia neprítomnosti
- GPIO výstup – jednoduchá signalizácia detekcie pre mikrokontrolér
- Možnosť montáže na stenu alebo strop – rôzny dosah podľa spôsobu inštalácie
- Kompaktné rozmery 20 × 20 mm – jednoduchá integrácia do zariadení
- Podpora viacerých platforiem – Raspberry Pi, RP2040, Arduino, ESP32
Technické špecifikácie
| Model | HMMD-mmWave-Sensor |
| SKU | 26536 |
| Čip / SoC | SXKMXXX0 |
| Frekvenčné pásmo | 24 – 24,25 GHz |
| Šírka pásma | 0,25 GHz |
| Modulácia | FMCW |
| Anténa | Integrovaná 24GHz 1T1R anténa |
| Napájacie napätie | 3,3 V |
| Výstupné rozhranie | UART / GPIO |
| Predvolená UART rýchlosť | 115200 bps |
| Dosah pri montáži na stenu | Pohybujúca sa osoba až 10 m, mikropohyb až 6 m |
| Dosah pri montáži na strop | Pohybujúca sa osoba až 5 m, mikropohyb až 4 m |
| Rozlíšenie detekčnej vzdialenosti | 0,7 m |
| Uhol detekcie | ±60° |
| Presnosť detekcie | 0,15 m pre pohybujúci sa cieľ do 10 m radiálnej vzdialenosti |
| Priemerný prevádzkový prúd | 50 mA |
| Cyklus obnovy dát | 100 ms |
| Prevádzková teplota | -40 až +85 °C |
| Rozmery | 20 × 20 mm |
Popis pinov
| VCC | Napájanie 3,3 V |
| GND | Zem |
| RX | UART prijímací pin modulu |
| TX | UART vysielací pin modulu |
| OUT | GPIO výstup detekcie |
Použitie
- detekcia prítomnosti osoby v miestnosti
- automatické ovládanie osvetlenia
- smart home a AIoT zariadenia
- inteligentné zabezpečovacie systémy
- detekcia pohybu a mikropohybu
- monitorovanie obsadenosti priestoru
- projekty s Raspberry Pi, Arduino, ESP32, RP2040
Viac informácií o zapojení, konfigurácii a používaní nájdete na stránke výrobcu: Waveshare HMMD mmWave Sensor Wiki
