Popis

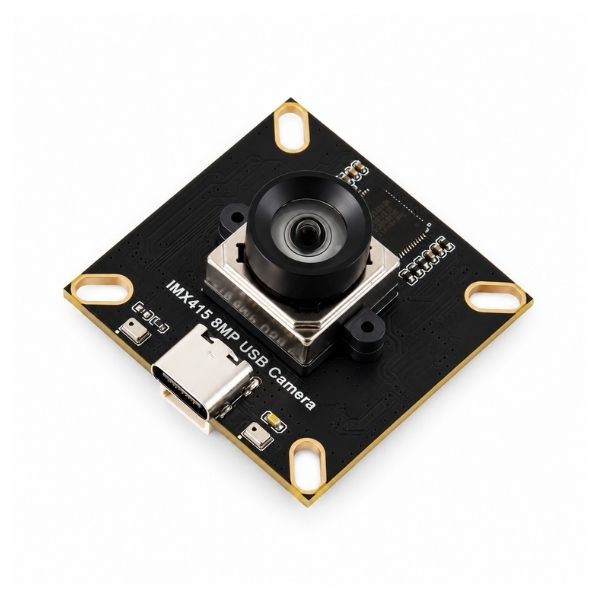

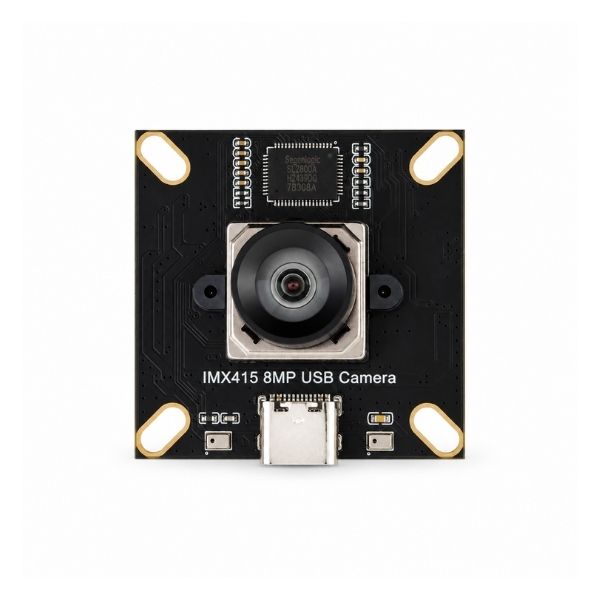

Waveshare IMX415 8MP USB Camera (A) je kamerový modul so snímačom IMX415 a rozlíšením až 3840 × 2160 px. Kamera ponúka široký 95,5° zorný uhol, automatické zaostrovanie a objektív s veľmi nízkym skreslením pod 1 %.
Modul podporuje záznam videa až v 4K rozlíšení pri 30 FPS a Full HD pri 60 FPS. Integrované sú aj dva mikrofóny pre záznam zvuku cez USB. Pripojenie je možné cez USB-C alebo samostatné 5-pin rozhranie.
Hlavné vlastnosti
- 8 MP snímač Sony IMX415
- rozlíšenie až 3840 × 2160 px
- 4K video pri 30 FPS
- Full HD video pri 60 FPS
- automatické zaostrovanie
- široký zorný uhol 95,5°
- skreslenie obrazu menej ako 1 %
- dva integrované mikrofóny
- USB 2.0 Type-C a 5-pin rozhranie
Technické špecifikácie
| Snímač | IMX415 |
| Rozlíšenie | 8 MP, 3840 × 2160 px |
| Veľkosť snímača | 1/2,8″ |
| Clona | F2.4 |
| Ohnisková vzdialenosť | 2,88 mm |
| Zorné pole | 95,5° diagonálne |
| Skreslenie | <1 % |
| Zaostrovanie | automatické |
| Formát obrazu | MJPG |
| Rozhranie | USB 2.0 Type-C / 1,0 mm 5-pin konektor |
| Audio | 2× integrovaný mikrofón |
| Napájanie | 5 V ±5 % |
| Prevádzková teplota | 0 až 50 °C |
| Rozmery modulu | 38 × 38 mm |
Podporované rozlíšenia videa
| Rozlíšenie | Snímková frekvencia |
| 3840 × 2160 | 30 FPS |
| 2880 × 2160 | 30 FPS |
| 2048 × 1536 | 30 FPS |
| 1920 × 1080 | 60 FPS |
Pinout
Rozloženie signálov 5-pinového konektora je znázornené na obrázku. Vyvedené sú USB 5 V, D−, D+ a DGND. Kamera môže byť pripojená buď cez USB-C, alebo cez 5-pin konektor s rozstupom 1,0 mm.
Obsah balenia
- 1× Waveshare IMX415 8MP USB Camera (A)
- 1× USB Type-A na SH1.0 5-pin kábel, cca 100 cm
Dokumentácia
Technické údaje, zapojenie a návody pre Windows a Linux nájdete na Wiki.
