Popis

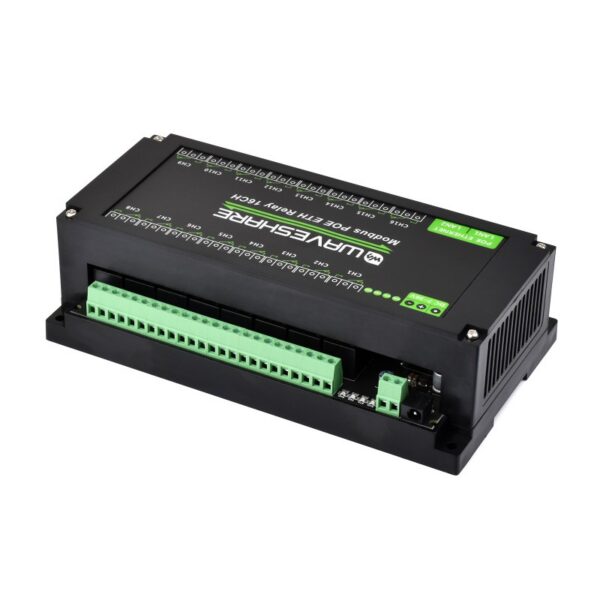

Waveshare Modbus POE ETH Relay 16CH je 16-kanálový Ethernet relé modul určený na vzdialené ovládanie relé cez sieť. Modul podporuje protokoly Modbus RTU a Modbus TCP, komunikáciu cez Ethernet a napájanie cez PoE.
Modul je vhodný pre automatizáciu, priemyselné riadenie, vzdialené spínanie zariadení, ovládanie osvetlenia, čerpadiel, ventilov alebo iných záťaží podľa parametrov relé. Vďaka dvom Ethernet portom podporuje aj kaskádovanie sieťového pripojenia.
Relé modul má ochranné a izolačné obvody, ABS kryt vhodný na montáž na lištu a viacero LED indikátorov pre jednoduchú kontrolu stavu zariadenia a komunikácie.
Hlavné vlastnosti
- 16-kanálový Ethernet relé modul
- podpora protokolov Modbus RTU a Modbus TCP
- 2 Ethernet porty na komunikáciu a kaskádovanie
- podpora PoE napájania podľa IEEE 802.3af
- možnosť napájania cez PoE, DC konektor alebo skrutkovú svorku
- napájanie cez svorku v rozsahu 7 – 36 V DC
- relé kontakty do 10 A / 250 V AC alebo 10 A / 30 V DC
- funkcie flash-on a flash-off pre oneskorené zapnutie alebo vypnutie relé
- podpora TCP Server, TCP Client, UDP, UDP Multicast, HTTP a MQTT režimov
- konfigurácia cez softvér alebo webové rozhranie
- optočlenová izolácia relé výstupov
- ochrana proti prepólovaniu
- ABS kryt vhodný na montáž na lištu
Technické špecifikácie
| Počet relé kanálov | 16 |
| Kontakt relé | 1× NO + 1× NC |
| Zaťaženie kontaktov relé | ≤10 A / 250 V AC alebo ≤10 A / 30 V DC |
| Komunikačné rozhranie | Ethernet, 2× sieťový port |
| Podporované protokoly | Modbus RTU, Modbus TCP |
| Sieťové režimy | TCP Server, TCP Client, UDP, UDP Multicast, HTTP, MQTT |
| PoE | IEEE 802.3af |
| Napájanie | PoE, DC konektor alebo skrutková svorka 7 – 36 V DC |
| Kaskádovanie | Podpora Ethernet kaskádovania a PoE kaskádového napájania |
| LED indikátory | RUN, STA, TXD, RXD a indikátory Ethernet portov |
| Kryt | ABS kryt na montáž na lištu |
| Rozmery | 200 × 110 × 60 mm |
Komunikácia a konfigurácia
Relé je možné ovládať cez Ethernet pomocou príkazov Modbus RTU alebo Modbus TCP. Modul podporuje viac režimov sieťovej komunikácie, napríklad TCP Server, TCP Client, UDP, UDP Multicast, HTTP a MQTT.
Konfiguráciu je možné vykonať cez konfiguračný softvér alebo cez webové rozhranie. Podporované je aj získanie dynamickej IP adresy cez DHCP a pripojenie k doménovému serveru cez DNS.
Napájanie
Modul podporuje viac spôsobov napájania. Napájať ho možno cez PoE port, DC napájací konektor alebo cez skrutkovú svorku v rozsahu 7 – 36 V DC. Externý napájací adaptér nie je podľa výrobcu súčasťou balenia.
Poznámka: Pri použití PoE kaskádového napájania je potrebné zohľadniť výkon použitého PoE switcha alebo injektora. Maximálna spotreba jedného modulu je podľa výrobcu približne 7 W.
Možné použitie
- vzdialené ovládanie relé cez Ethernet
- priemyselná automatizácia a riadenie zariadení
- spínanie svetiel, ventilov, čerpadiel alebo motorov podľa parametrov relé
- automatizačné systémy s Modbus RTU alebo Modbus TCP
- monitorovacie a riadiace systémy
- kaskádovanie viacerých relé modulov cez Ethernet
- projekty vyžadujúce 16 samostatne ovládaných relé výstupov
Bezpečnostná poznámka
Pri práci s vyšším napätím alebo sieťovým napätím je potrebné dodržiavať bezpečnostné pravidlá. Zapojenie by mala vykonávať osoba s príslušnými znalosťami a kvalifikáciou. Pred montážou, údržbou alebo výmenou zariadenia vždy odpojte napájanie.
Dokumentácia
Dokumentáciu, nastavenie a vývojové príkazy nájdete na stránke výrobcu: Waveshare Modbus POE ETH Relay 16CH Wiki
