Popis

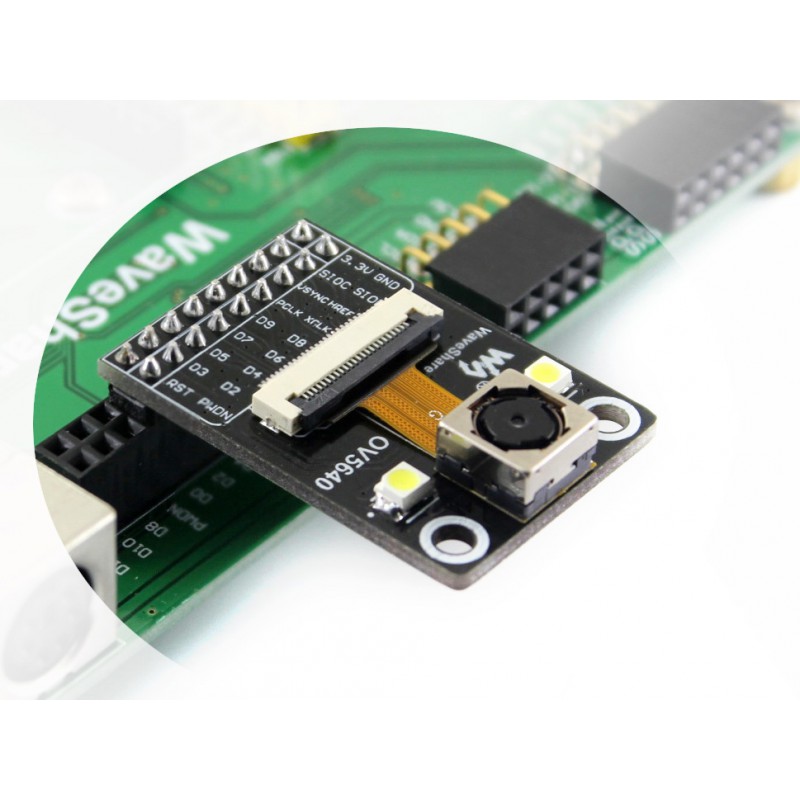

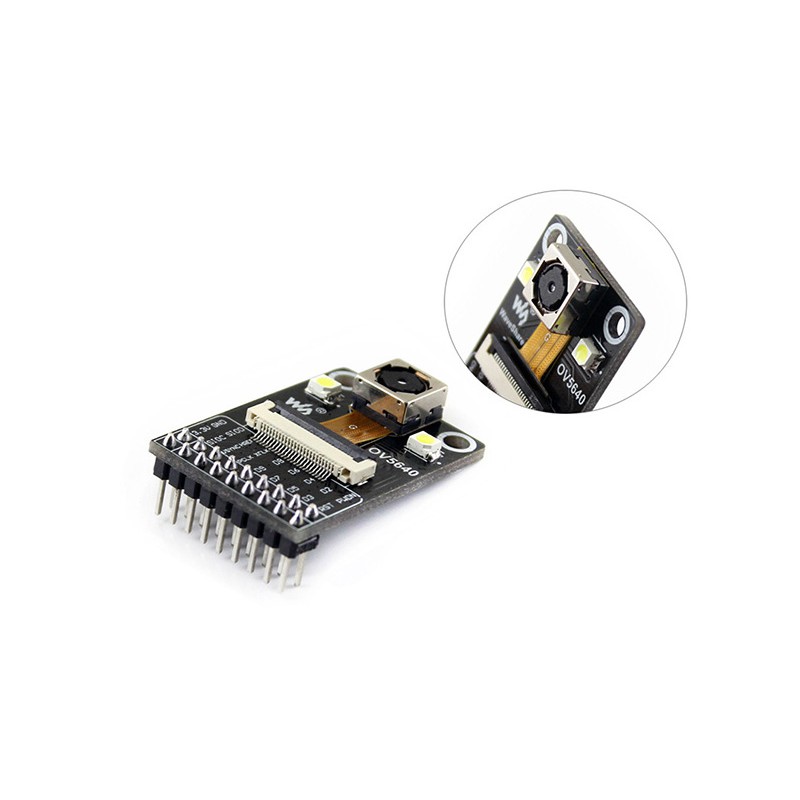

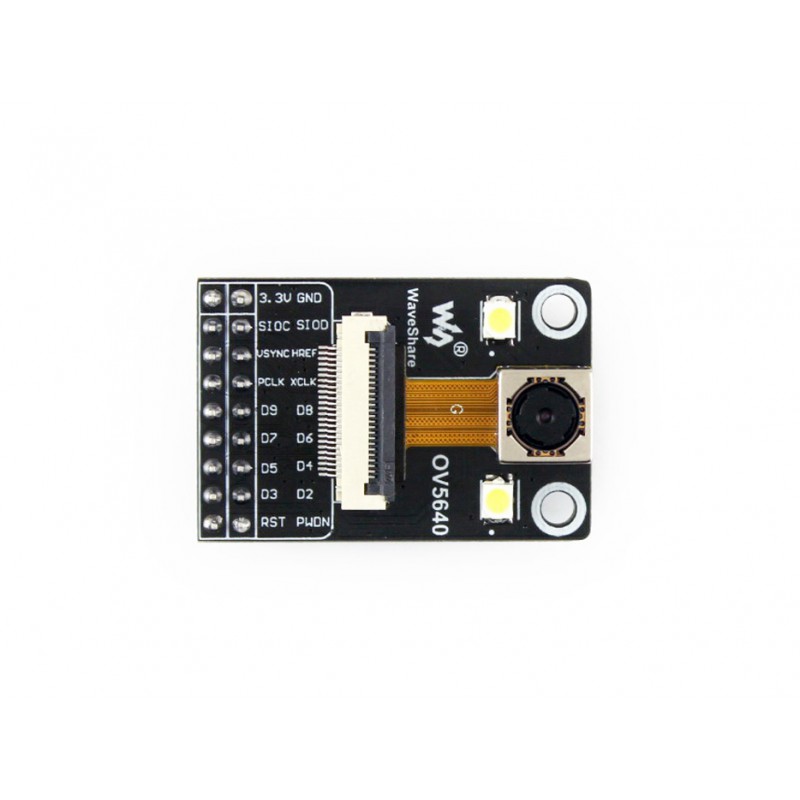

Waveshare OV5640 Camera Board (C) je 5 MP kamerový modul so snímačom OV5640, maximálnym rozlíšením 2592 × 1944 px a automatickým zaostrovaním. Integrovaná LED pre prisvietenie umožňuje snímanie aj pri horších svetelných podmienkach.
Kamera používa 8-bitové DVP dátové rozhranie a SCCB riadiace rozhranie kompatibilné s I2C. Podporuje viacero obrazových formátov a automatické funkcie spracovania obrazu.
Hlavné vlastnosti
- 5 MP snímač OV5640
- rozlíšenie až 2592 × 1944 px
- automatické zaostrovanie
- integrovaná LED pre prisvietenie
- DVP 8-bit dátové rozhranie
- SCCB riadenie kompatibilné s I2C
- automatická expozícia a vyváženie bielej
- nastavenie sýtosti, odtieňa, gamma korekcie a ostrosti
Technické špecifikácie
| Snímač | OV5640 |
| Rozlíšenie | 5 MP, 2592 × 1944 px |
| Veľkosť pixelu | 1,4 × 1,4 µm |
| Veľkosť snímača | 1/4″ |
| Clona | F2.8 |
| Ohnisková vzdialenosť | 3,37 mm |
| Zorný uhol | 67,4° diagonálne |
| Zaostrovanie | automatické |
| Dátové rozhranie | DVP 8-bit |
| Riadiace rozhranie | SCCB, kompatibilné s I2C |
| Napájanie | 3,3 V |
| Rozmery | 35,7 × 23,9 mm |
Podporované obrazové formáty
Kamera podporuje formáty YUV422/420, YCbCr422, RGB565/555/444, CCIR656, RAW RGB a komprimovaný obraz.
Automatické zaostrovanie a prisvietenie
Verzia Camera Board (C) sa od základného prevedenia odlišuje automatickým zaostrovaním a integrovanou LED, ktorú možno využiť na prisvietenie snímanej scény.
Obsah balenia
- 1× Waveshare OV5640 Camera Board (C)
Dokumentácia
Schému zapojenia, datasheety, ukážkový kód a ďalšie podklady nájdete na Wiki.
