Popis
Waveshare PL2303 USB na UART TTL prevodník je komunikačný modul určený na prepojenie počítača so zariadeniami využívajúcimi sériovú UART komunikáciu v TTL úrovniach. Je vhodný na programovanie, ladenie a komunikáciu s mikrokontrolérmi, vývojovými doskami a ďalšími embedded zariadeniami.
Prevodník používa čip PL2303GS a je dostupný v štyroch variantoch podľa USB konektora – USB-A, USB-C, micro USB alebo mini USB. Elektrické a komunikačné vlastnosti zostávajú pri jednotlivých variantoch rovnaké.
Pomocou jumpera je možné nastaviť logickú úroveň VCCIO na 5 V alebo 3,3 V. Pri otvorenom jumperi je možné VCCIO napájať z cieľového zariadenia napätím 1,8 V, 2,5 V, 3,3 V alebo 5 V. LED indikátory PWR, TXD a RXD umožňujú jednoducho sledovať napájanie a dátovú komunikáciu.
Upozornenie: Modul je určený iba pre UART komunikáciu v TTL úrovniach. Nepripájajte ho priamo ku klasickému RS232 rozhraniu, ktoré používa odlišné napäťové úrovne.
Dostupné varianty

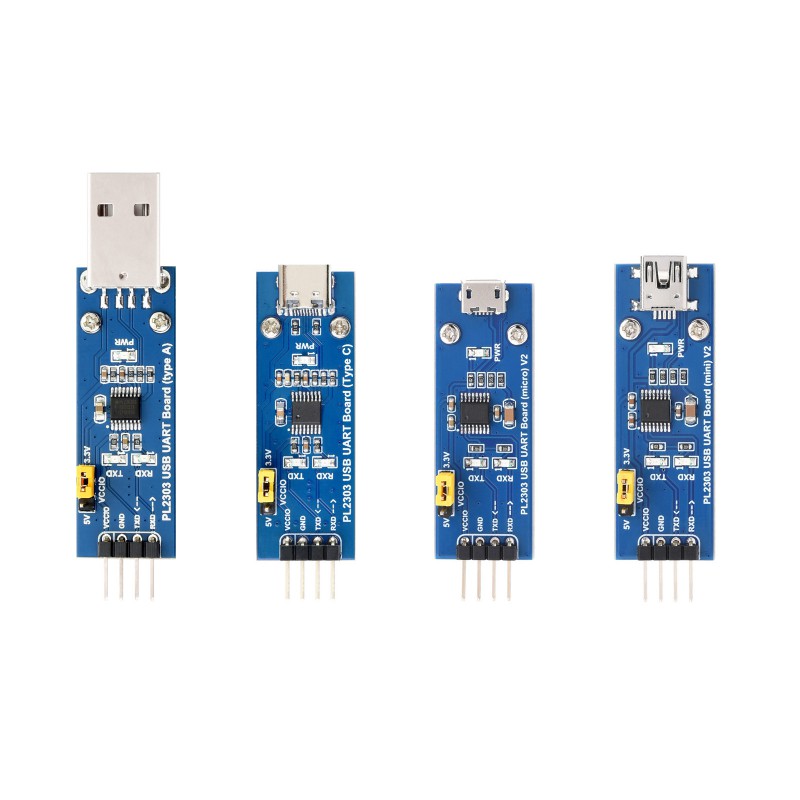

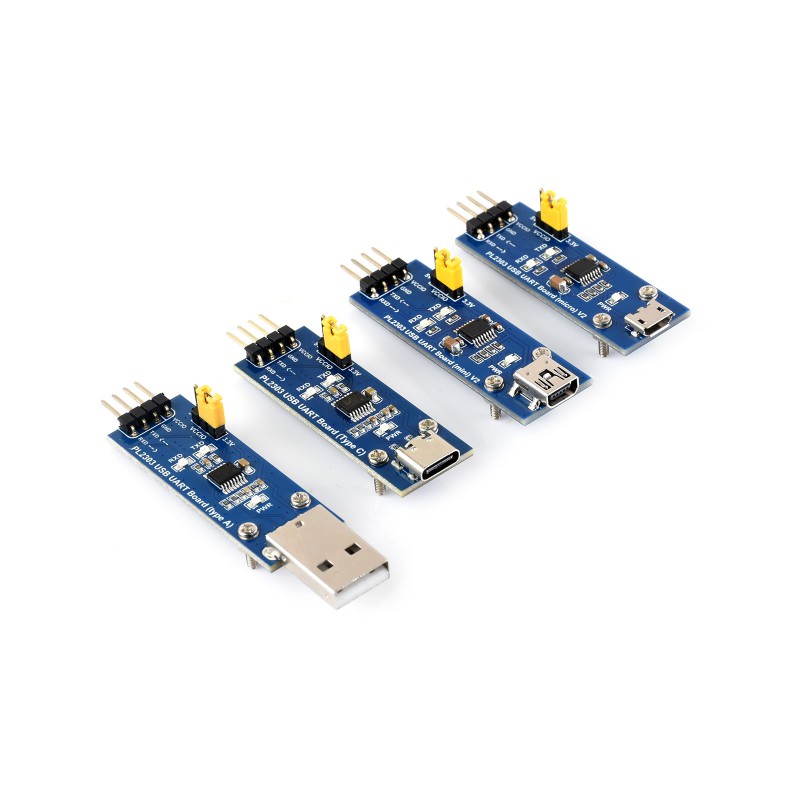

| Konektor | Vyhotovenie |
| USB-A | klasický USB-A konektor pre priame pripojenie do USB portu počítača |
| USB-C | USB Type-C konektor pre použitie s USB-C káblom |
| micro USB | verzia s micro USB konektorom, Waveshare SKU 24681 |
| mini USB | verzia s mini USB konektorom, Waveshare SKU 24680 |
Hlavné vlastnosti
- prevod medzi USB a UART TTL komunikáciou,
- výber USB konektora podľa požadovaného spôsobu pripojenia,
- nastaviteľná logická úroveň pre rôzne mikrokontroléry a zariadenia,
- LED indikácia napájania, vysielania a prijímania dát,
- vhodný na programovanie, ladenie a sériovú diagnostiku.
Technické parametre
| Čip | PL2303GS |
| Prevod | USB ↔ UART TTL |
| Varianty USB konektora | USB-A / USB-C / micro USB / mini USB |
| Napätie USB rozhrania | 5 V |
| VCCIO cez jumper | 3,3 V / 5 V |
| Externé VCCIO pri otvorenom jumperi | 1,8 V / 2,5 V / 3,3 V / 5 V |
| LED indikátory | PWR / TXD / RXD |
| Pripojenie k MCU | VCCIO / GND / TXD / RXD |
| Podporované systémy | Windows XP / 7 / 8 / 10 / 11 |
| Rozmery | cca 16,51 × 48,26 mm |
Nastavenie logickej úrovne VCCIO
Prevodník umožňuje prispôsobiť napäťovú úroveň UART rozhrania použitému mikrokontroléru alebo cieľovému zariadeniu.
- jumper na 5 V – VCCIO pracuje na úrovni 5 V,
- jumper na 3,3 V – VCCIO pracuje na úrovni 3,3 V,
- jumper odstránený – VCCIO je možné napájať z cieľovej dosky napätím 1,8 V, 2,5 V, 3,3 V alebo 5 V.

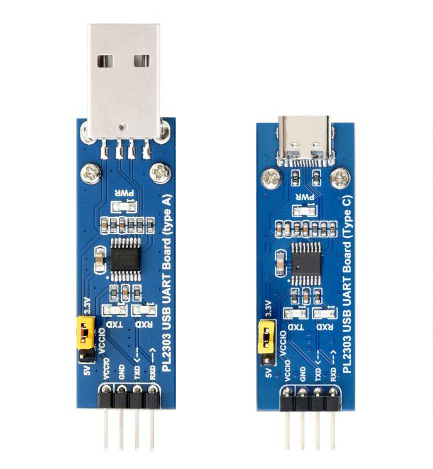

Zapojenie UART
| Pin | Funkcia |
| VCCIO | referenčné napätie logickej úrovne UART |
| GND | zem |
| TXD | dátový výstup prevodníka – pripojiť na RX mikrokontroléra |
| RXD | dátový vstup prevodníka – pripojiť na TX mikrokontroléra |
Pri UART komunikácii sa signály TX a RX pripájajú krížom: TXD prevodníka → RX cieľového zariadenia a RXD prevodníka → TX cieľového zariadenia.
LED indikácia
- PWR – napájanie modulu,
- TXD – odosielanie dát,
- RXD – prijímanie dát.
Možnosti využitia
- sériová komunikácia medzi počítačom a mikrokontrolérom,
- programovanie a ladenie vývojových dosiek,
- UART komunikácia s Arduino, ESP, STM32 a ďalšími MCU,
- diagnostika zariadení a čítanie výpisov zo sériového portu,
- testovanie vlastných embedded zariadení,
- pripojenie zariadení s TTL UART rozhraním.
Obsah balenia
- 1× Waveshare PL2303 USB UART Board podľa zvoleného variantu,
- 1× 4-pinový prepojovací kábel.
Dokumentácia
Schému, ovládače, datasheet čipu PL2303GS a ďalšie informácie nájdete na Wiki – PL2303 USB UART Board V2.
