Popis

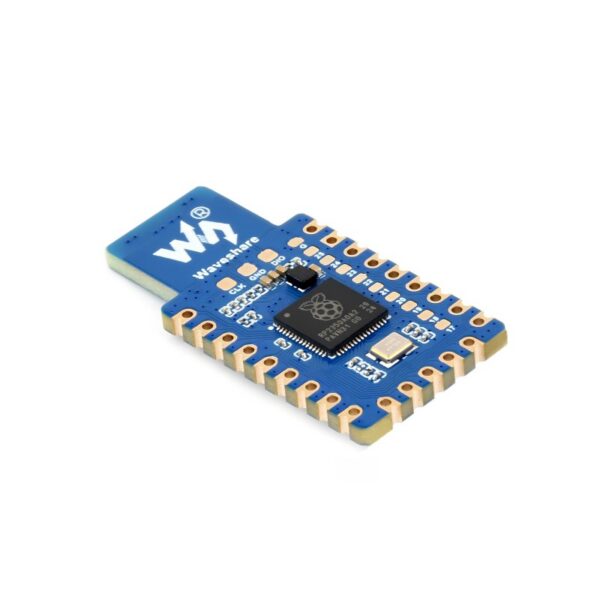

Waveshare RP2350-One je mini vývojová doska založená na mikrokontroléri Raspberry Pi RP2350A. Doska má priamo integrovaný PCB USB-A male konektor, takže ju možno zapojiť priamo do USB portu bez potreby ďalšieho kábla.
RP2350A používa dvojjadrovú a dvojarchitektúrnu konštrukciu. Vývojár si môže zvoliť použitie dvojice jadier Arm Cortex-M33 alebo dvojice jadier Hazard3 RISC-V, s pracovnou frekvenciou až 150 MHz. Doska obsahuje 520 KB SRAM a 4 MB Flash pamäť.
Vďaka kompaktnému prevedeniu a castellated okrajom je vhodná na prototypovanie aj integráciu do vlastných DPS. Podporuje vývoj v prostrediach C/C++ a MicroPython a umožňuje jednoduché drag-and-drop programovanie cez USB.
Hlavné vlastnosti
- mini vývojová doska s mikrokontrolérom Raspberry Pi RP2350A
- integrovaný PCB USB-A male konektor
- dvojjadrová a dvojarchitektúrna konštrukcia
- Arm Cortex-M33 alebo Hazard3 RISC-V jadrá
- pracovná frekvencia až 150 MHz
- 520 KB SRAM a 4 MB Flash pamäť
- USB 1.1 s podporou device aj host režimu
- 29 multifunkčných GPIO pinov
- castellated okraje vhodné na priame spájkovanie do vlastnej DPS
- WS2812 RGB LED dióda
- podpora C/C++ a MicroPython
Technické špecifikácie
| Mikrokontrolér | Raspberry Pi RP2350A |
| Architektúra | Dual-core / dual-architecture, Arm Cortex-M33 alebo Hazard3 RISC-V |
| Pracovná frekvencia | až 150 MHz |
| SRAM | 520 KB |
| Flash pamäť | 4 MB NOR Flash |
| USB | USB 1.1 device / host |
| USB konektor | PCB USB-A male konektor |
| GPIO | 29 × multifunkčný GPIO pin, 20× cez okrajové vývody a ďalšie cez spájkovacie body |
| Rozhrania | 2 × SPI, 2 × I2C, 2 × UART |
| ADC | 4 × 12-bit ADC |
| PWM | 16 × riaditeľných PWM kanálov |
| PIO | 12 × PIO state machines |
| LED | WS2812 RGB LED |
| Tlačidlá | BOOT, RESET |
| Regulátor napätia | RT9013-33GB, 3,3 V LDO, max. 500 mA |
| Podporované prostredia | C/C++, MicroPython |

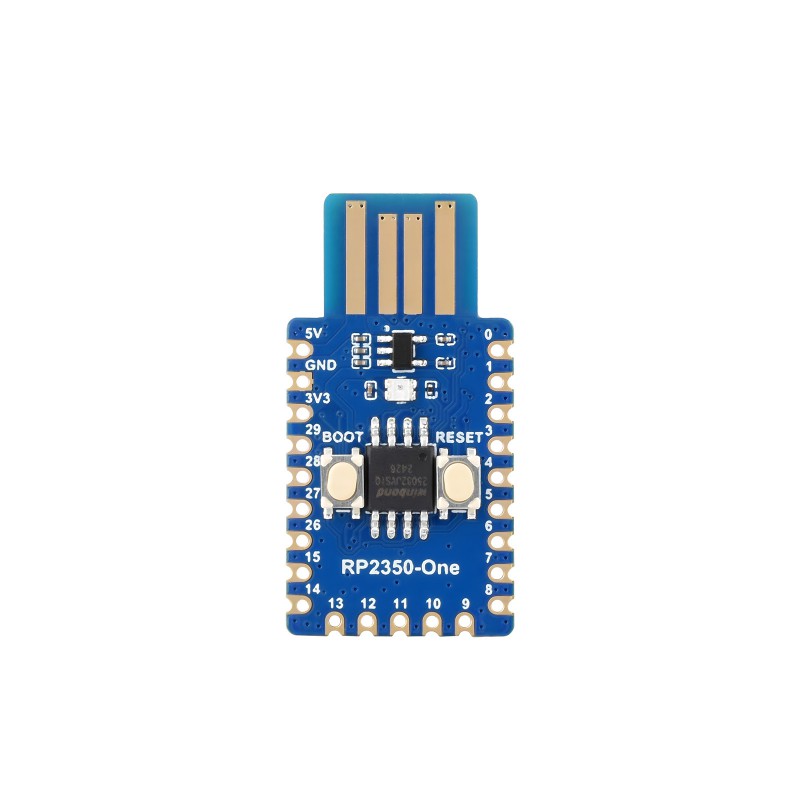

Popis hlavných častí dosky
| Číslo | Časť dosky | Popis |
| 1 | PCB USB-A konektor | Integrovaný USB-A male konektor na napájanie, programovanie a USB komunikáciu. |
| 2 | RT9013-33GB | 3,3 V LDO regulátor s výstupným prúdom do 500 mA. |
| 3 | WS2812 | Adresovateľná RGB LED dióda na indikáciu alebo vlastné svetelné efekty. |
| 4 | BOOT tlačidlo | Pri podržaní počas resetu slúži na vstup do režimu nahrávania programu. |
| 5 | W25Q32JVSSIQ | 4 MB NOR Flash pamäť na uloženie programu a dát. |
| 6 | RESET tlačidlo | Tlačidlo na reštartovanie dosky. |
| 7 | RP2350A | Mikrokontrolér s dvojjadrovou a dvojarchitektúrnou konštrukciou, pracovná frekvencia až 150 MHz. |
| 8 | RP2350A piny | Spájkovacie body vrátane ďalších GPIO pinov. |
| 9 | Debug piny | Rozhranie určené na ladenie a vývoj. |
Rozloženie pinov
Pinout dosky je zobrazený na priloženom obrázku. Doska má vyvedené GPIO piny s podporou funkcií ako UART, I2C, SPI, ADC, PWM a PIO. Časť pinov je dostupná cez okrajové vývody a ďalšie cez spájkovacie body na doske.
Možné použitie
- prototypovanie s RP2350A
- projekty v C/C++ alebo MicroPython
- kompaktné USB zariadenia
- vlastné USB device alebo USB host projekty
- malé riadiace moduly
- integrácia do vlastných DPS vďaka castellated okrajom
- testovanie Arm Cortex-M33 alebo RISC-V jadier
Dokumentácia
Dokumentáciu, vývojové zdroje a príklady nájdete na stránke výrobcu: Waveshare RP2350-One Wiki
