Popis
Waveshare RP2350-Touch-LCD-1.28-B je kompaktná vývojová doska založená na mikrokontroléri Raspberry Pi RP2350. Doska má integrovaný okrúhly 1,28″ kapacitný dotykový LCD displej s rozlíšením 240 × 240 px, 16 MB Flash pamäť, 6-osový IMU senzor a konektor pre 3,7 V lítiovú batériu.

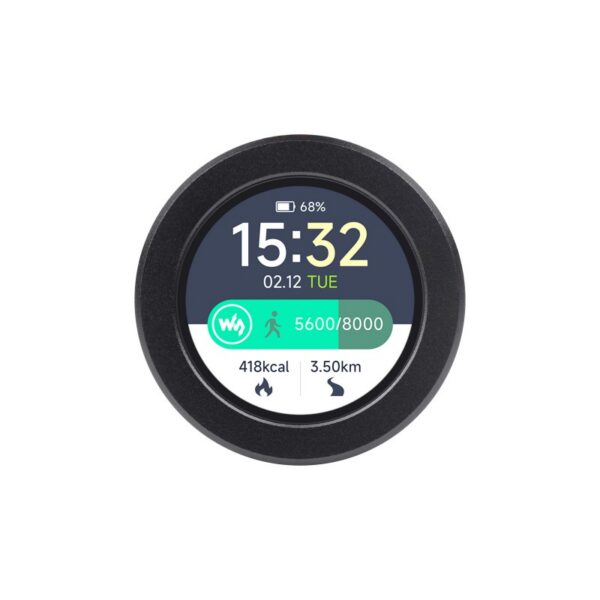

Variant RP2350-Touch-LCD-1.28-B je dodávaný s CNC kovovým krytom a akrylovou spodnou doskou. Kryt pomáha chrániť dosku a zároveň zlepšuje odvod tepla.
Mikrokontrolér RP2350 používa dvojjadrovú a dvojarchitektúrnu konštrukciu. Vývojár si môže zvoliť použitie dvojice jadier Arm Cortex-M33 alebo dvojice jadier Hazard3 RISC-V, s pracovnou frekvenciou až 150 MHz. Doska podporuje vývoj v prostrediach C/C++, MicroPython a Arduino.
Hlavné vlastnosti
- RP2350 platforma s kruhovým dotykovým displejom,
- CNC kovový kryt pre hotové a prenosné projekty,
- integrovaný IMU a správa Li-Ion/Li-Pol batérie,
- rozširujúce GPIO a podpora C/C++, MicroPython a Arduino.
Technické špecifikácie
| Mikrokontrolér | Raspberry Pi RP2350 |
| Architektúra | Dual-core / dual-architecture, Arm Cortex-M33 alebo Hazard3 RISC-V |
| Pracovná frekvencia | až 150 MHz |
| SRAM | 520 KB |
| Flash pamäť | 16 MB NOR Flash |
| Displej | 1,28″ IPS LCD, kapacitný dotyk |
| Rozlíšenie displeja | 240 × 240 px |
| Farby displeja | 65K farieb |
| IMU senzor | QMI8658, 3-osový akcelerometer + 3-osový gyroskop |
| USB | USB 1.1 device / host |
| USB konektor | USB Type-C |
| GPIO | 6 × GPIO cez SH1.0 konektor |
| Batériový konektor | MX1.25 2P pre 3,7 V lítiovú batériu, podpora nabíjania a vybíjania |
| Nabíjací čip | ETA6098 |
| Regulátor napätia | RT9193-33PB, 3,3 V LDO |
| Tlačidlá | BOOT, RESET |
| Kryt | CNC kovový kryt s akrylovou spodnou doskou |
| Podporované prostredia | C/C++, MicroPython, Arduino |
Popis hlavných častí dosky
| Číslo | Časť dosky | Popis |
| 1 | USB Type-C konektor | Slúži na napájanie, nahrávanie programu a USB komunikáciu. Podporuje USB 1.1 device aj host režim. |
| 2 | ETA6098 | Čip na efektívne nabíjanie lítiovej batérie. |
| 3 | RT9193-33PB | 3,3 V LDO regulátor napätia. |
| 4 | W25Q128JVSIQ | 16 MB NOR Flash pamäť na uloženie programu a dát. |
| 5 | RP2350 | Mikrokontrolér s dvojjadrovou a dvojarchitektúrnou konštrukciou, pracovná frekvencia až 150 MHz. |
| 6 | QMI8658 | 6-osový IMU senzor s 3-osovým gyroskopom a 3-osovým akcelerometrom. |
| 7 | BOOT tlačidlo | Pri podržaní počas resetu slúži na vstup do režimu nahrávania programu. |
| 8 | RESET tlačidlo | Tlačidlo na reštartovanie dosky. |
| 9 | MX1.25 batériový konektor | 2-pinový konektor na pripojenie 3,7 V lítiovej batérie. Podporuje nabíjanie aj vybíjanie. |
Rozloženie pinov
Pinout dosky je zobrazený na priloženom obrázku. Doska má vyvedených 6 GPIO pinov cez SH1.0 konektor, ktoré je možné použiť na pripojenie jednoduchých periférií, senzorov alebo modulov.
Možné použitie
- kompaktné dotykové ovládacie panely
- malé GUI aplikácie
- prenosné zariadenia s lítiovou batériou
- projekty s akcelerometrom a gyroskopom
- zobrazovanie hodnôt zo senzorov
- jednoduché smart zariadenia s dotykovým ovládaním
- vývoj v C/C++, MicroPython alebo Arduino
Poznámka k batérii
Doska má konektor pre 3,7 V lítiovú batériu a podporuje jej nabíjanie aj vybíjanie. Lítiová batéria nie je súčasťou balenia.
Verzia bez kovového krytu
Ak chcete dosku zabudovať do vlastnej konštrukcie alebo zariadenia, pozrite si aj Waveshare RP2350-Touch-LCD-1.28 bez kovového krytu.
Táto verzia používa rovnakú základnú platformu RP2350 s 1,28″ dotykovým LCD, ale je dodávaná bez CNC kovového krytu, takže je vhodnejšia na integráciu do vlastného projektu.
Dokumentácia
Dokumentáciu, vývojové zdroje a príklady nájdete na stránke výrobcu: Waveshare RP2350-Touch-LCD-1.28 Wiki
