Popis

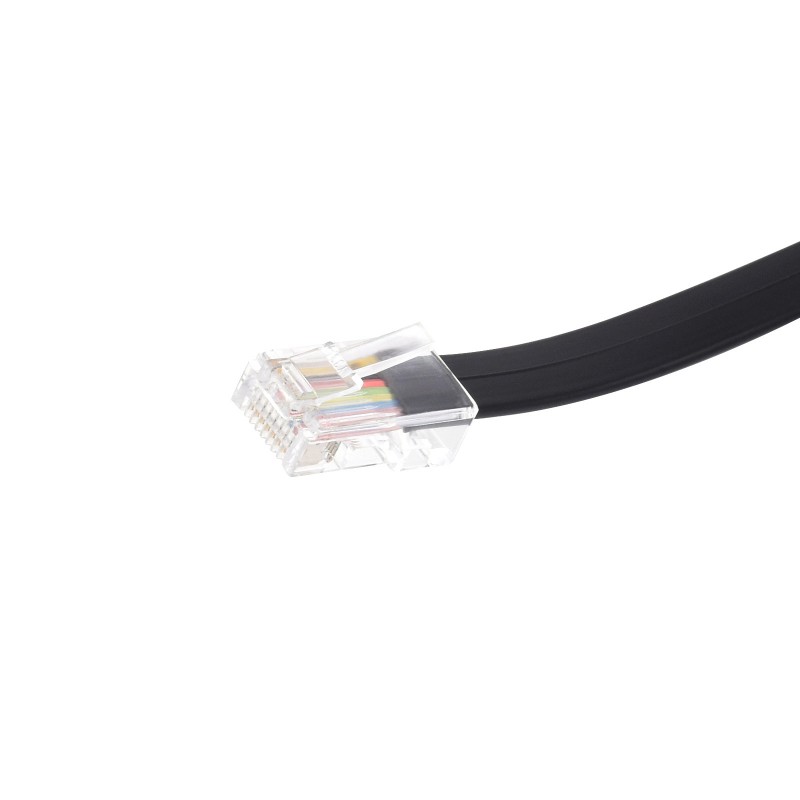

Waveshare RS232-TO-RJ45-Console-Cable je konzolový kábel určený na konfiguráciu, diagnostiku a správu sieťových zariadení cez ich RJ45 Console port. Na strane počítača alebo sériového zariadenia používa konektor RS232 DB9 Female a na strane spravovaného zariadenia konektor RJ45 8P8C.
Kábel je vhodný napríklad pre routery, switche a ďalšie zariadenia s kompatibilným RJ45 Console rozhraním, vrátane zariadení značky Cisco.
Hlavné vlastnosti
- určený pre konfiguráciu a diagnostiku sieťových zariadení
- RS232 DB9 Female na RJ45 Console
- vhodný pre routery, switche a ďalšie zariadenia s konzolovým portom
- plochý flexibilný kábel s PVC izoláciou
- vodiče z vysokočistej bezkyslíkatej medi
Technické špecifikácie
| Konektor 1 | RS232 DB9 Female |
| Konektor 2 | RJ45 Console Male, 8P8C |
| Dĺžka | 1,8 m |
| Vyhotovenie | plochý kábel |
| Izolácia | PVC |
| Materiál vodičov | bezkyslíkatá meď |
| Farba | čierna |
Pinout a zapojenie
Rozloženie pinov konektorov RS232 DB9 Female a RJ45 Console vrátane ich vzájomného prepojenia je znázornené na obrázku v galérii.
Použitie
Kábel slúži na prepojenie zariadenia s RS232 DB9 sériovým portom so zariadením vybaveným kompatibilným RJ45 Console portom. Používa sa najmä pri nastavovaní routerov, switchov a ďalších sieťových zariadení prostredníctvom sériovej konzoly.
Upozornenie
RJ45 konektor na tomto kábli nie je určený na bežné Ethernetové pripojenie. Ide o konzolové sériové rozhranie a pred použitím je potrebné overiť kompatibilitu zapojenia konzolového portu konkrétneho zariadenia.
Dokumentácia
Technické informácie a zapojenie nájdete na: Waveshare RS232-TO-RJ45-Console-Cable Wiki.
