Popis
Waveshare RS232 RS485 TO POE ETH (B) je priemyselný prevodník medzi sériovými rozhraniami RS232 / RS485 a sieťou Ethernet. Umožňuje obojsmerný transparentný prenos dát medzi sériovými zariadeniami a TCP/IP sieťou.

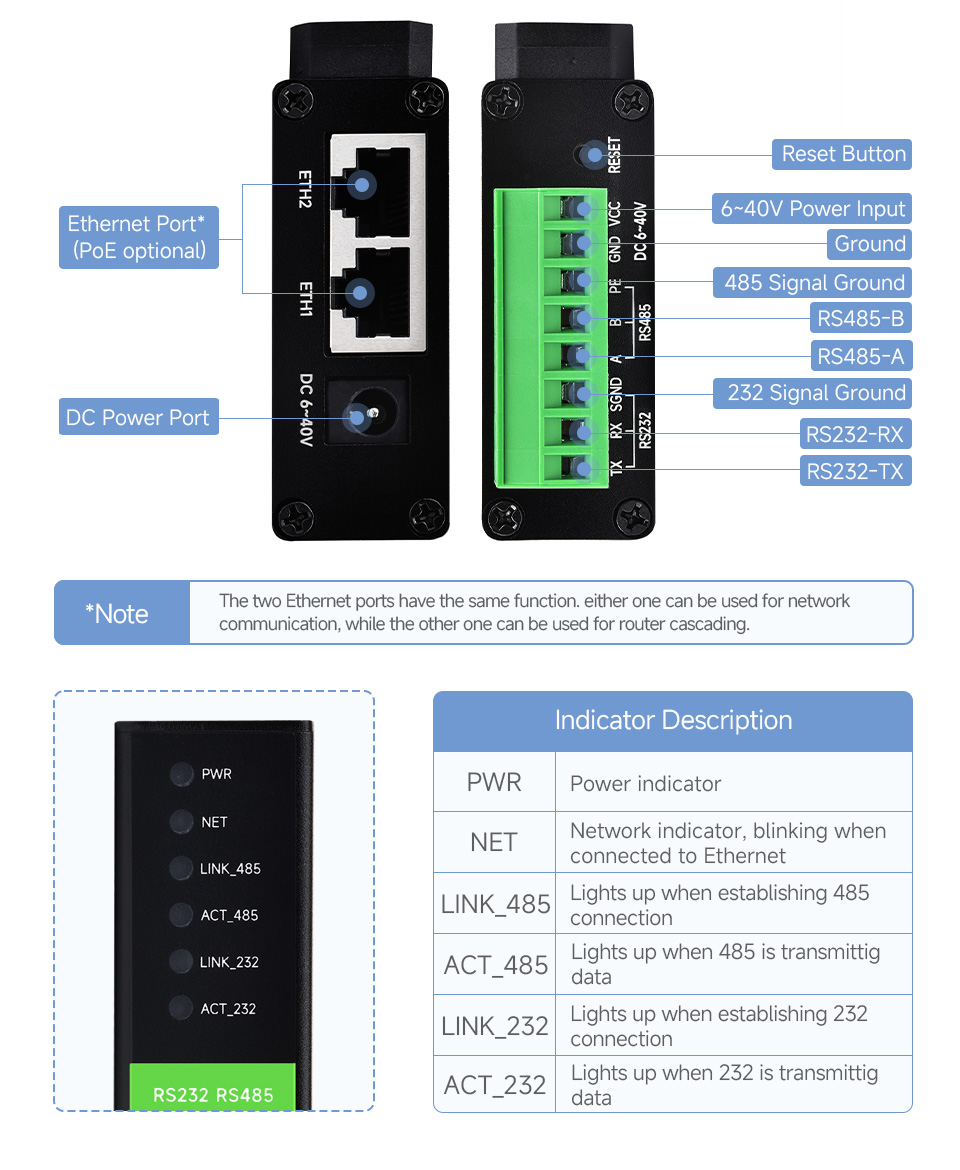

Modul má dva nezávislé sériové porty – 1× RS232 a 1× RS485, ktoré môžu pracovať súčasne bez vzájomného rušenia. Vďaka dvom Ethernet portom je možné jeden port použiť na komunikáciu a druhý na kaskádovanie alebo pripojenie ďalšieho zariadenia.

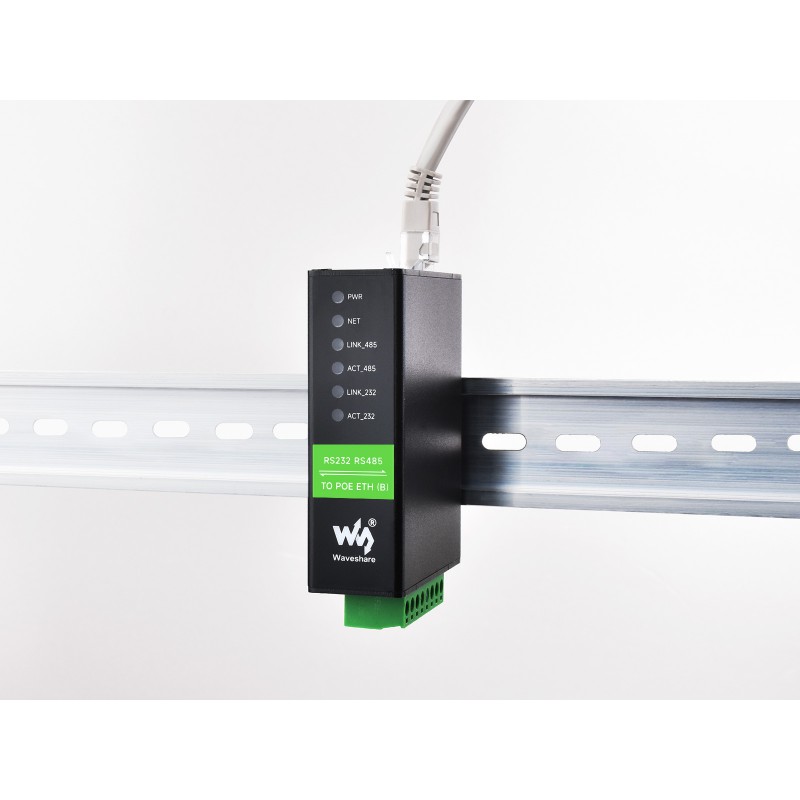

Táto verzia podporuje PoE napájanie podľa štandardu IEEE 802.3af. Modul je možné napájať aj cez DC konektor alebo skrutkovú svorku v rozsahu 6 – 40 V DC. Kovové prevedenie s podporou montáže na lištu je vhodné do technických a priemyselných zostáv.
Hlavné vlastnosti
- priemyselný prevodník RS232 / RS485 na Ethernet
- 1× RS232 a 1× RS485 port
- 2× Ethernet RJ45 port
- PoE napájanie podľa IEEE 802.3af
- elektrická izolácia napájania a signálu
- obojsmerný transparentný prenos dát
- podpora sériového servera, Modbus gateway a MQTT gateway
- podpora TCP server, TCP client, UDP a UDP multicast režimov
- možnosť konfigurácie cez softvér alebo webové rozhranie
- kovový kryt s montážou na lištu
Technické špecifikácie
| Typ produktu | Sériový server / Modbus gateway / MQTT gateway |
| Základná funkcia | Obojsmerný transparentný prenos dát medzi RS232 / RS485 a Ethernetom |
| Sériové rozhranie | 1× izolovaný RS232, 1× izolovaný RS485 |
| Sieťové rozhranie | 2× RJ45 Ethernet port |
| Ethernet | 10 / 100 Mbps auto-negotiation, 2 kV surge ochrana |
| PoE | IEEE 802.3af |
| Napájanie | DC konektor, skrutková svorka 6 – 40 V DC alebo PoE port |
| Izolačná ochrana | Izolácia napájania a signálu |
| Baudrate | 300 – 115200 bps |
| Parita | None, odd, even, mark, space |
| Dátové bity | 5 – 9 bitov |
| Podporované protokoly | Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS |
| Režimy komunikácie | TCP server, TCP client, UDP, UDP multicast, VCOM |
| Konfigurácia | Konfiguračný softvér, webové rozhranie, device management library |
| Prevádzková teplota | -40 °C až +85 °C |
| Vlhkosť prostredia | 5 % – 95 % RH |
Komunikačné možnosti
Prevodník podporuje viacero režimov sieťovej komunikácie, napríklad TCP server, TCP client, UDP, UDP multicast a VCOM. Vďaka tomu ho možno použiť ako sériový server, Modbus gateway alebo MQTT gateway.
RS232 a RS485 porty
Modul obsahuje dva nezávislé sériové porty: RS232 a RS485. Oba porty môžu prijímať a odosielať dáta súčasne, takže jeden modul dokáže obslúžiť dva typy sériovej komunikácie.
PoE a napájanie
Táto verzia podporuje napájanie cez PoE Ethernet port. Na PoE napájanie je potrebný kompatibilný PoE switch alebo PoE injektor. Modul je možné napájať aj cez DC konektor alebo cez skrutkovú svorku v rozsahu 6 – 40 V DC.
Možné použitie
- prevod RS232 / RS485 komunikácie do Ethernet siete
- pripojenie sériových zariadení do TCP/IP siete
- Modbus RTU / TCP aplikácie
- IoT gateway a zber dát
- monitorovanie priemyselných zariadení a meračov
- bezpečnostné a automatizačné systémy
- modernizácia existujúcich sériových liniek
Dokumentácia
Dokumentáciu, nastavenie a príklady použitia nájdete na stránke výrobcu: Waveshare RS232 RS485 TO POE ETH (B) Wiki
