Popis

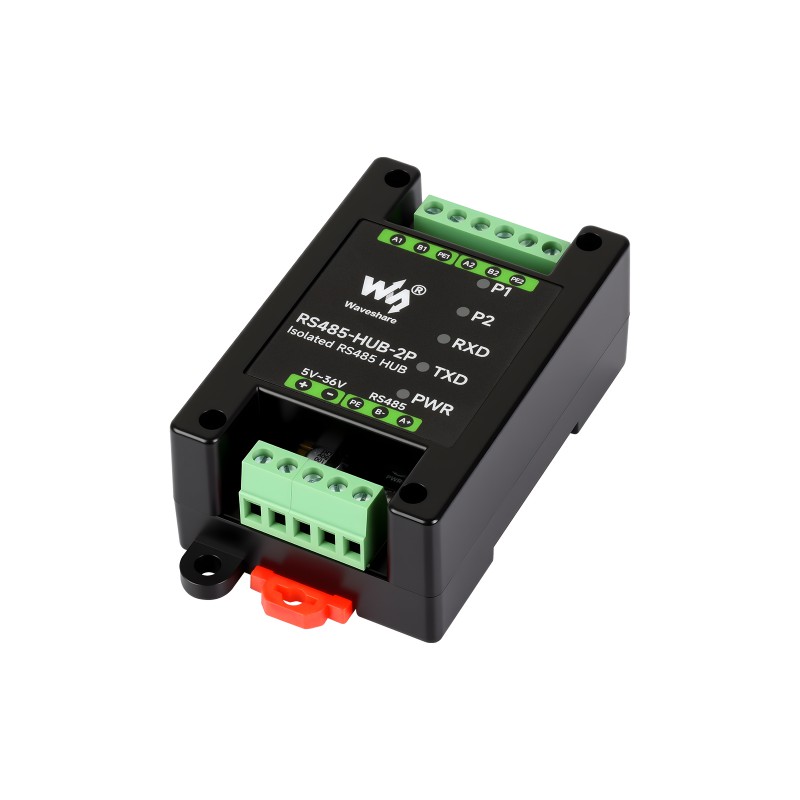

Waveshare RS485-HUB-2P je priemyselný izolovaný RS485 hub, ktorý rozširuje 1 hlavný RS485 port na 2 samostatné RS485 podporty. Slúži na rozšírenie, opakovanie a izoláciu RS485 siete v aplikáciách, kde je potrebné pripojiť viac RS485 zariadení alebo vytvoriť spoľahlivejšie vetvenie zbernice.
Hub podporuje transparentný poloduplexný prenos cez dvojvodičové rozhranie RS485 A/B. Prenosová rýchlosť sa prispôsobuje automaticky v rozsahu 300 – 460800 bps. Každý RS485 port podporuje pripojenie až 32 uzlov a komunikačná vzdialenosť môže pri 9600 bps dosiahnuť až 1200 m.
Modul je vhodný pre zber dát, IoT brány, monitorovanie prístrojov, bezpečnostné a priemyselné aplikácie. Vďaka optoelektronickej izolácii a ochrane proti elektrostatickému výboju, prepätiu a impulzným špičkám je vhodný aj do technických zostáv.
Hlavné vlastnosti
- priemyselný izolovaný RS485 hub
- rozšírenie 1 hlavného RS485 portu na 2 RS485 podporty
- transparentný poloduplexný prenos cez RS485 A/B
- automaticky prispôsobená prenosová rýchlosť 300 – 460800 bps
- každý RS485 port podporuje až 32 uzlov
- komunikačná vzdialenosť až 1200 m pri 9600 bps
- opakovanie, rozšírenie a izolácia RS485 siete
- vhodné pri potrebe vetvenia RS485 siete
- optoelektronická izolácia medzi hlavnou a rozšírenou stranou
- ochrana proti ESD, prepäťovým a impulzným špičkám
- napájanie 5 – 36 V DC cez skrutkovú svorku
- kryt s podporou montáže na 35 mm DIN lištu
Technické špecifikácie
| Rozhranie | RS485 |
| Fyzické pripojenie | RS485 skrutkové svorky |
| Hlavný port | 1× RS485 |
| Rozšírené porty | 2× RS485 |
| Režim prenosu | RS485 dvojvodičový A/B, half-duplex, transparentný prenos |
| Prenosová rýchlosť | 300 – 460800 bps, automatické prispôsobenie |
| Podporované uzly | Až 32 uzlov na každý RS485 port |
| Komunikačná vzdialenosť | Až 1200 m pri 9600 bps, pri vyššej rýchlosti sa vzdialenosť skracuje |
| Napájanie | 5 – 36 V DC |
| Prenosové médium | Paralelný kábel alebo krútená dvojlinka |
| Prevádzková teplota | -45 °C až +85 °C |
| Vlhkosť prostredia | < 95 % RH |
| Montáž | 35 mm DIN lišta |
| Obsah balenia | RS485-HUB-2P, skrutkovač |
Prehľad zapojenia
Izolovaný hlavný RS485 port sa pripája k nadradenému RS485 zariadeniu, napríklad k prevodníku, riadiacej jednotke alebo počítaču s RS485 rozhraním. Dva rozšírené izolované RS485 porty je možné pripojiť k podriadeným RS485 zariadeniam, napríklad k senzorom, meracím modulom alebo iným zariadeniam na zber dát.
Bežná RS485 zbernica sa štandardne zapája reťazovo. Ak je však potrebné vytvoriť vetvenie alebo jednoduché hviezdicové zapojenie, tento hub pomáha oddeliť jednotlivé vetvy a znížiť vzájomné rušenie medzi pripojenými RS485 zariadeniami.
Možné použitie
- rozšírenie RS485 siete na dve vetvy
- zber dát zo senzorov a meracích modulov
- IoT brány a monitorovacie systémy
- priemyselná automatizácia a riadenie
- bezpečnostné a monitorovacie systémy
- prepojenie viacerých RS485 zariadení vo väčšej vzdialenosti
- izolácia jednotlivých častí RS485 siete
Poznámka k používaniu
Komunikačná vzdialenosť závisí od použitého kábla, prenosovej rýchlosti a kvality zapojenia. Pri vyššej prenosovej rýchlosti sa maximálna vzdialenosť skracuje. Pri dlhších vedeniach odporúčame použiť vhodnú krútenú dvojlinku a dodržať správne zakončenie RS485 zbernice.
Dokumentácia
Dokumentáciu a ďalšie informácie nájdete na stránke výrobcu: Waveshare RS485-HUB-2P Wiki
