Popis

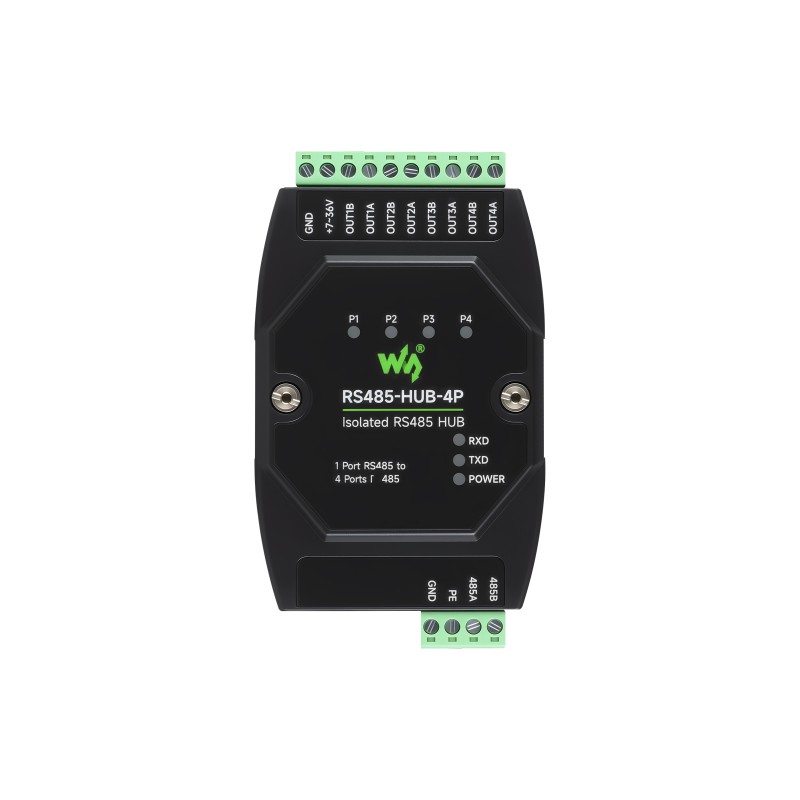

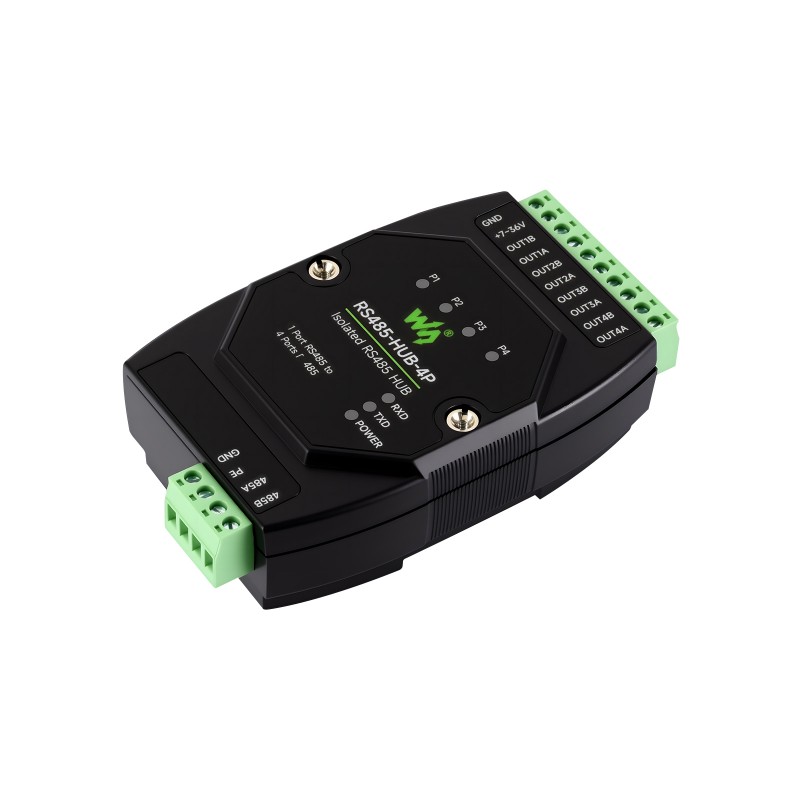

Waveshare RS485-HUB-4P je priemyselný izolovaný RS485 hub, ktorý rozširuje 1 hlavný RS485 port na 4 samostatné RS485 podporty. Slúži na rozšírenie, opakovanie a izoláciu RS485 siete v aplikáciách, kde je potrebné pripojiť viac RS485 zariadení alebo vytvoriť spoľahlivejšie vetvenie zbernice.
Hub podporuje transparentný poloduplexný prenos cez dvojvodičové rozhranie RS485 A/B. Prenosová rýchlosť sa prispôsobuje automaticky v rozsahu 300 – 460800 bps. Každý RS485 port podporuje pripojenie až 32 uzlov a komunikačná vzdialenosť môže pri 9600 bps dosiahnuť až 1200 m.
Modul je vhodný pre zber dát, IoT brány, monitorovanie prístrojov, bezpečnostné a priemyselné aplikácie. Vďaka optoelektronickej izolácii, ochrane proti elektrostatickému výboju, prepätiu a impulzným špičkám je vhodný aj do náročnejších technických zostáv.
Hlavné vlastnosti
- priemyselný izolovaný RS485 hub
- rozšírenie 1 hlavného RS485 portu na 4 RS485 podporty
- transparentný poloduplexný prenos cez RS485 A/B
- automaticky prispôsobená prenosová rýchlosť 300 – 460800 bps
- každý RS485 port podporuje až 32 uzlov
- komunikačná vzdialenosť až 1200 m pri 9600 bps
- opakovanie, rozšírenie a izolácia RS485 siete
- vhodné pri potrebe vetvenia RS485 siete
- optoelektronická izolácia medzi hlavnou a rozšírenou stranou
- ochrana proti ESD, prepäťovým a impulzným špičkám
- napájanie 7 – 36 V DC cez skrutkovú svorku

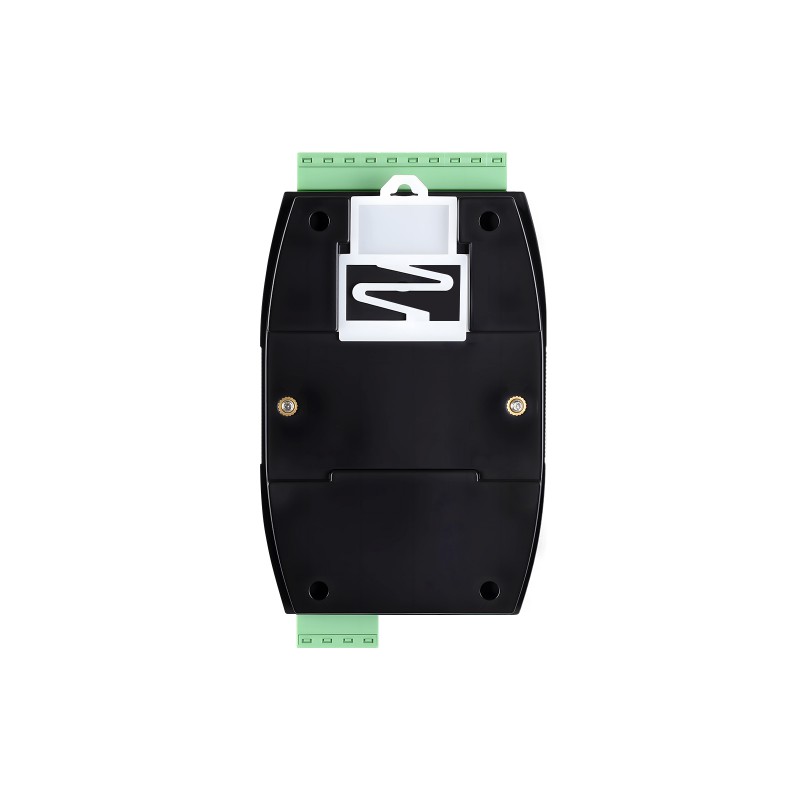

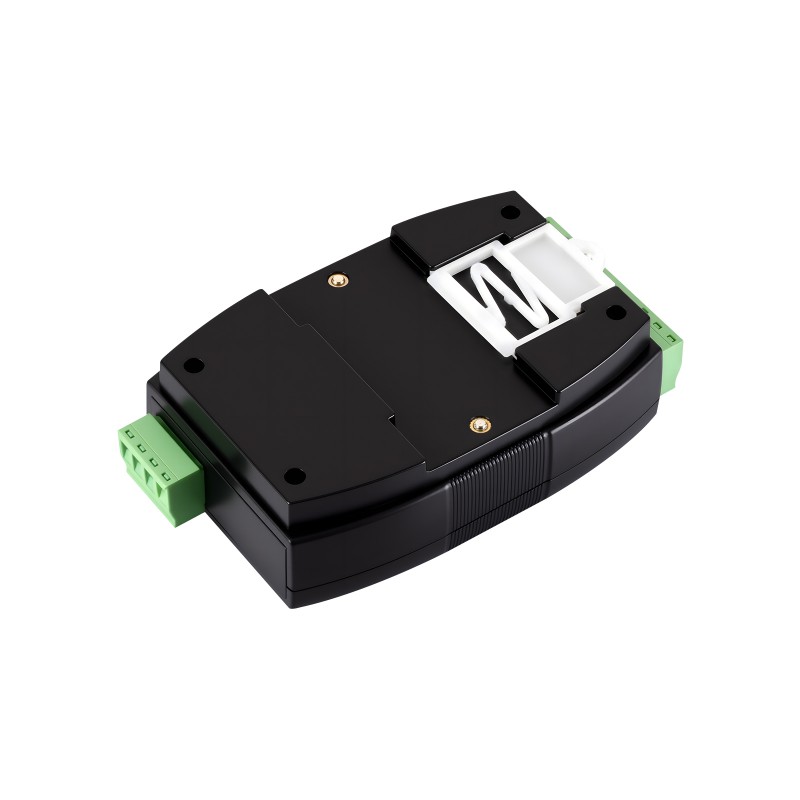

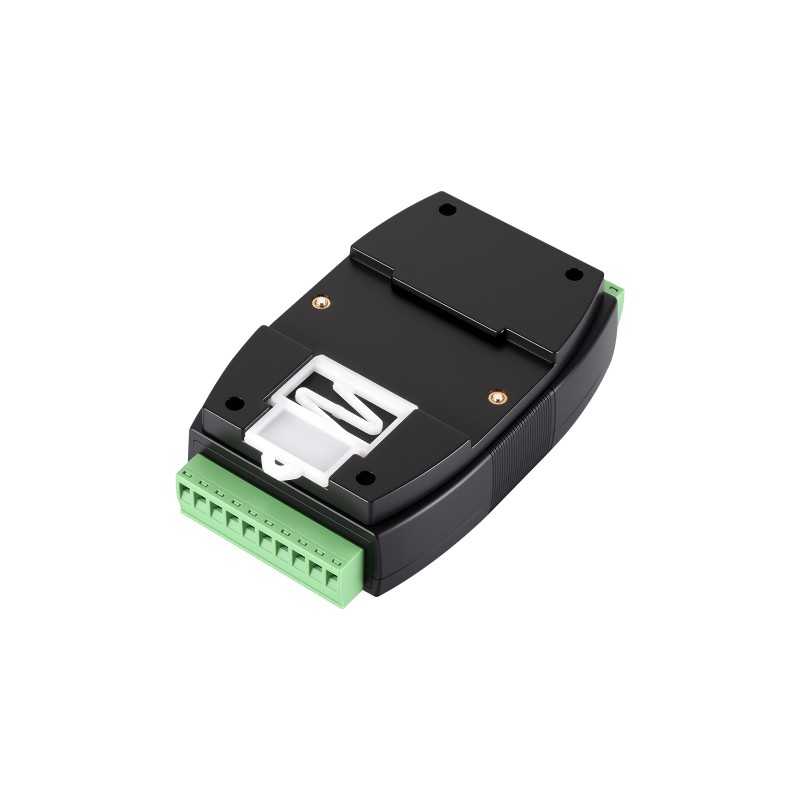

- kryt s podporou montáže na 35 mm DIN lištu
Technické špecifikácie
| Rozhranie | RS485 |
| Fyzické pripojenie | RS485 skrutkové svorky |
| Hlavný port | 1× RS485 |
| Rozšírené porty | 4× RS485 |
| Režim prenosu | RS485 dvojvodičový A/B, half-duplex, transparentný prenos |
| Prenosová rýchlosť | 300 – 460800 bps, automatické prispôsobenie |
| Podporované uzly | Až 32 uzlov na každý RS485 port |
| Komunikačná vzdialenosť | Až 1200 m pri 9600 bps, pri vyššej rýchlosti sa vzdialenosť skracuje |
| Napájanie | 7 – 36 V DC |
| Prenosové médium | Paralelný kábel alebo krútená dvojlinka |
| Prevádzková teplota | -45 °C až +85 °C |
| Vlhkosť prostredia | < 95 % RH |
| Montáž | 35 mm DIN lišta |
| Obsah balenia | RS485-HUB-4P, napájacia svorka, skrutkovač |
Prehľad zapojenia
Izolovaný hlavný RS485 port sa pripája k nadradenému RS485 zariadeniu, napríklad k prevodníku, riadiacej jednotke alebo počítaču s RS485 rozhraním. Štyri rozšírené izolované RS485 porty je možné pripojiť k podriadeným RS485 zariadeniam, napríklad k senzorom, meracím modulom alebo iným zariadeniam na zber dát.
Bežná RS485 zbernica sa štandardne zapája reťazovo. Ak je však potrebné vytvoriť vetvenie alebo hviezdicové zapojenie, tento hub pomáha oddeliť jednotlivé vetvy a znížiť vzájomné rušenie medzi pripojenými RS485 zariadeniami.
Možné použitie
- rozšírenie RS485 siete na viac vetiev
- zber dát zo senzorov a meracích modulov
- IoT brány a monitorovacie systémy
- priemyselná automatizácia a riadenie
- bezpečnostné a monitorovacie systémy
- prepojenie viacerých RS485 zariadení vo väčšej vzdialenosti
- izolácia jednotlivých častí RS485 siete
Poznámka k používaniu
Komunikačná vzdialenosť závisí od použitého kábla, prenosovej rýchlosti a kvality zapojenia. Pri vyššej prenosovej rýchlosti sa maximálna vzdialenosť skracuje. Pri dlhších vedeniach odporúčame použiť vhodnú krútenú dvojlinku a dodržať správne zakončenie RS485 zbernice.
Dokumentácia
Dokumentáciu a ďalšie informácie nájdete na stránke výrobcu: Waveshare RS485-HUB-4P Wiki
