Popis

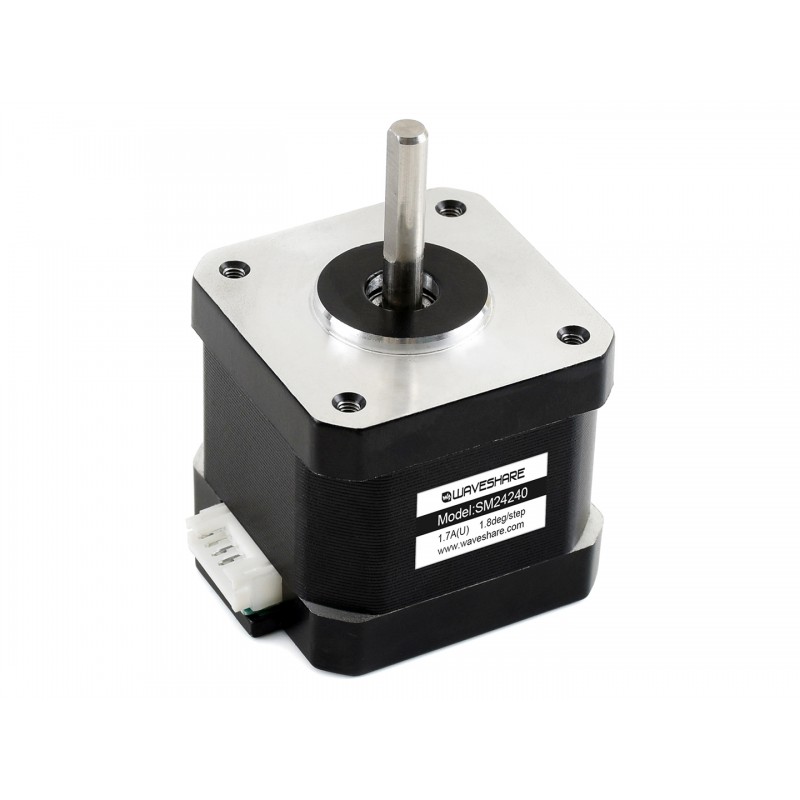

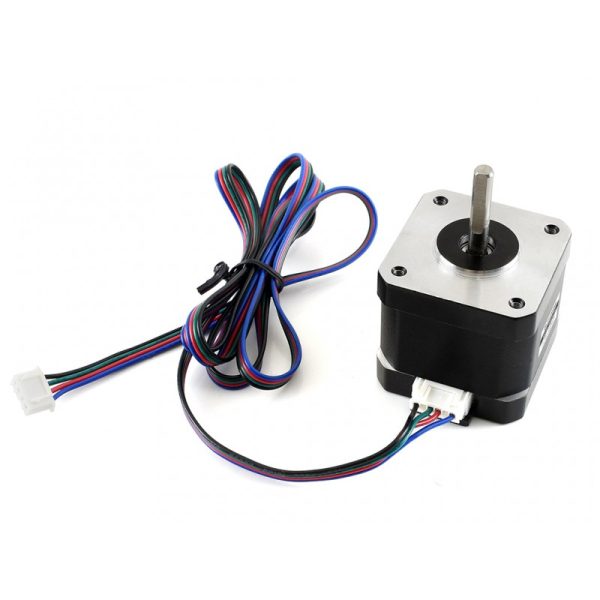

Waveshare SM24240 je dvojfázový krokový motor vhodný pre presné polohovanie, pohybové mechanizmy, CNC aplikácie, robotiku, 3D tlačiarne a rôzne automatizačné projekty.
Motor má krokový uhol 1,8°, čo zodpovedá 200 krokom na jednu otáčku. Vďaka prídržnému momentu 0,45 N·m je vhodný pre menšie a stredne náročné mechanické aplikácie, kde je potrebné presné riadenie pohybu.
Na ovládanie motora je potrebný vhodný driver pre krokové motory. Výrobca ako kompatibilné ovládače uvádza napríklad SMD258C alebo Stepper Motor HAT.
Hlavné vlastnosti
- Dvojfázový krokový motor – vhodný pre presné riadenie pohybu
- Krokový uhol 1,8° – 200 krokov na jednu otáčku
- Prídržný moment 0,45 N·m – vhodný pre menšie mechanické a automatizačné aplikácie
- Menovitý prúd 1,7 A/fáza – vyžaduje vhodný driver krokového motora
- Kompaktné prevedenie – dĺžka tela motora 40 mm
Technické špecifikácie
| Typ produktu | Dvojfázový krokový motor |
| Model | SM24240 |
| Krokový uhol | 1,8° |
| Menovitý prúd | 1,7 A/fáza |
| Fázový odpor | 2,4 Ω |
| Fázová indukčnosť | 3,7 mH |
| Prídržný moment | 0,45 N·m |
| Moment zotrvačnosti rotora | 54 g·cm² |
| Kompatibilný driver | SMD258C / Stepper Motor HAT |
Použitie
- CNC stroje a pohybové osi
- robotické projekty
- 3D tlačiarne a mechanické posuvy
- automatizačné zariadenia
- polohovanie a presné riadenie pohybu
- prototypovanie elektroniky a mechaniky
