Popis
Waveshare Solar Power Manager (C) je solárny napájací a nabíjací modul s MPPT, určený pre solárne panely s napätím 6 – 24 V. Obsahuje držiak pre tri nabíjateľné Li-ion články 18650 a poskytuje stabilizovaný 5 V / 3 A výstup.

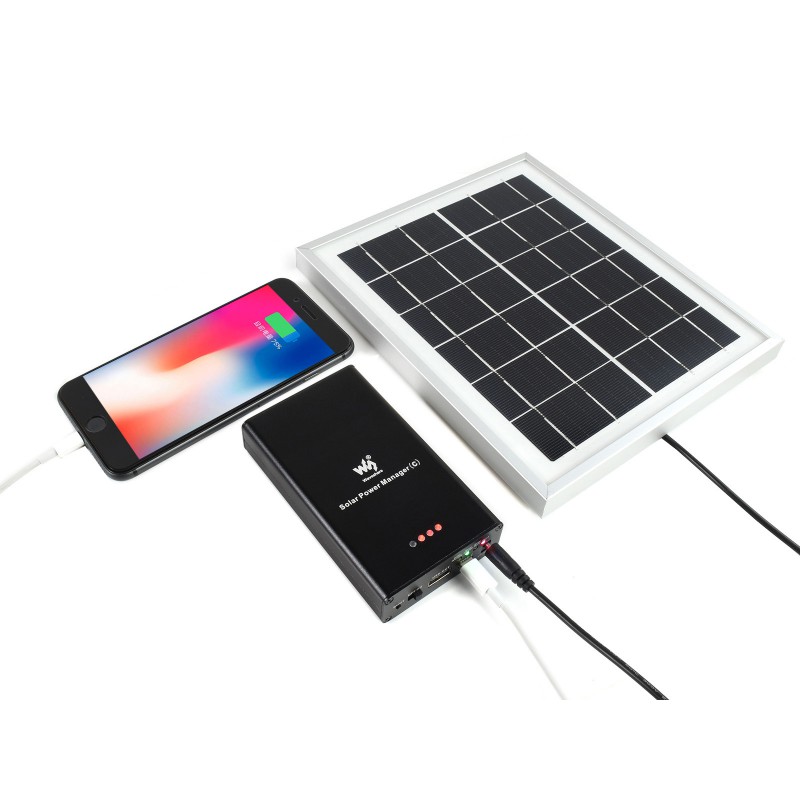

Batérie je možné nabíjať zo solárneho panela alebo cez USB-C. Modul je vhodný pre solárne napájané IoT zariadenia, vývojové dosky, senzory a ďalšie projekty vyžadujúce záložné batériové napájanie.
Hlavné vlastnosti
- MPPT pre efektívnejšie využitie výkonu solárneho panela

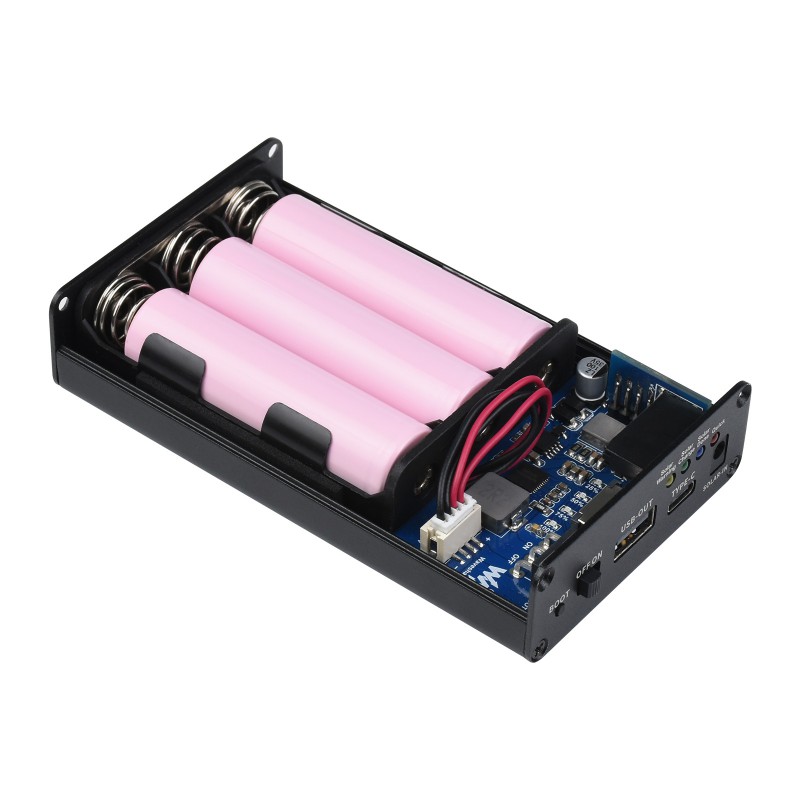

- integrovaný držiak pre 3× 18650 Li-ion články
- nabíjanie zo solárneho panela alebo cez USB-C
- 5 V / 3 A regulovaný výstup
- podpora rýchlonabíjacích protokolov PD, QC, AFC, FCP, SCP, PE a SFCP
- LED indikácia stavu nabíjania a napájania
- ochrana proti prebitiu, nadmernému vybitiu, prehriatiu, nadprúdu, skratu a opačnej polarite solárneho vstupu
Technické špecifikácie
| Solárny vstup | 6 – 24 V |
| Batérie | 3× 3,7 V Li-ion 18650 |
| Max. nabíjací prúd | 2,4 A |
| USB-C vstup | 5 V, podpora PD rýchleho nabíjania |
| Výstup | 5 V / 3 A, USB-A / USB-C |
| Solárne pripojenie | DC-002 alebo skrutkovacia svorkovnica |
| Rozmery | 119 × 71 × 25,2 mm |

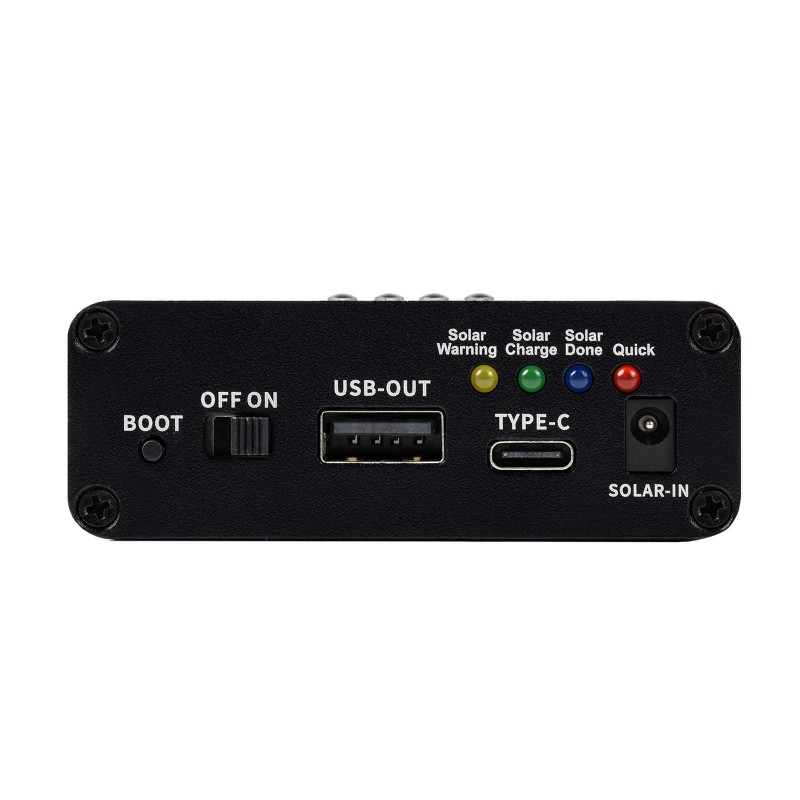

Rozloženie modulu
| Číslo | Popis | Číslo | Popis |
| 1 | SOLAR-IN – vstup pre solárny panel | 5 | BOOT – aktivácia výstupu a zobrazenie stavu batérie |
| 2 | USB-C – nabíjací a výstupný port | 6 | Quick – indikátor rýchleho nabíjania |
| 3 | USB-OUT – 5 V / 3 A výstup | 7 | LED indikátory stavu solárneho panela |
| 4 | OFF / ON – vypínač batérií | 8 | LED indikátory úrovne nabitia batérií |
Indikátory Solar Warning, Solar Charge a Solar Done zobrazujú nesprávnu polaritu solárneho panela, prebiehajúce nabíjanie a úplné nabitie batérií.
Upozornenie
18650 Li-ion články nie sú súčasťou balenia. Používajte iba vhodné nabíjateľné 3,7 V Li-ion články.
Dokumentácia
Zapojenie, nastavenie MPPT a ďalšie informácie nájdete na: Waveshare Solar Power Manager (C) Wiki.
