Popis

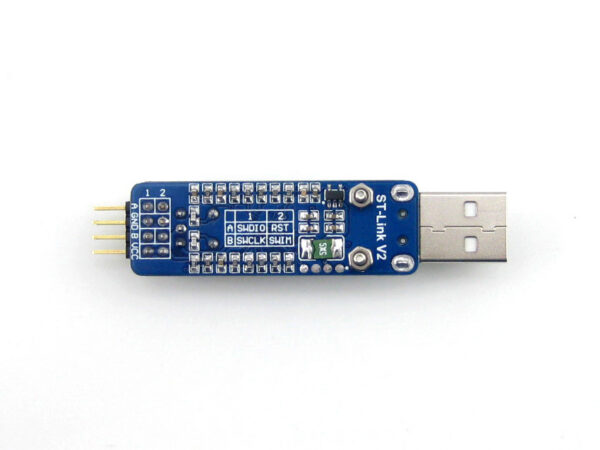

Waveshare ST-LINK/V2 (mini) je kompaktný programátor a debugger určený pre mikrokontroléry STM8 a STM32. Umožňuje programovanie a ladenie priamo v zapojení a k počítaču sa pripája cez USB.
Pre mikrokontroléry STM32 používa rozhranie SWD, zatiaľ čo zariadenia STM8 komunikuje prostredníctvom SWIM. Výstupné napätie 3,3 V alebo 5 V je možné zvoliť pomocou prepojky.
Hlavné vlastnosti
- programovanie a ladenie mikrokontrolérov STM8 a STM32
- SWD rozhranie pre STM32
- SWIM rozhranie pre STM8
- prepínateľný výstup 3,3 V / 5 V
- kompaktné vyhotovenie s priamym USB pripojením
- 500 mA samovratná poistka na ochranu pri skrate
- možnosť aktualizácie firmvéru programátora
Technické špecifikácie
| Podporované MCU | STM8, STM32 |
| STM32 rozhranie | SWD |
| STM8 rozhranie | SWIM |
| Pripojenie k PC | USB |
| Výstupné napätie | 3,3 V / 5 V, voliteľné prepojkou |
| Ochrana | 500 mA samovratná poistka |
Kompatibilita
Programátor podporuje STM8 mikrokontroléry vybavené SWIM rozhraním a STM32 mikrokontroléry so SWD rozhraním.
Dokumentácia
Návod na zapojenie, ovládače a ďalšie informácie nájdete na: Waveshare ST-LINK/V2 (mini) Wiki.
