Popis

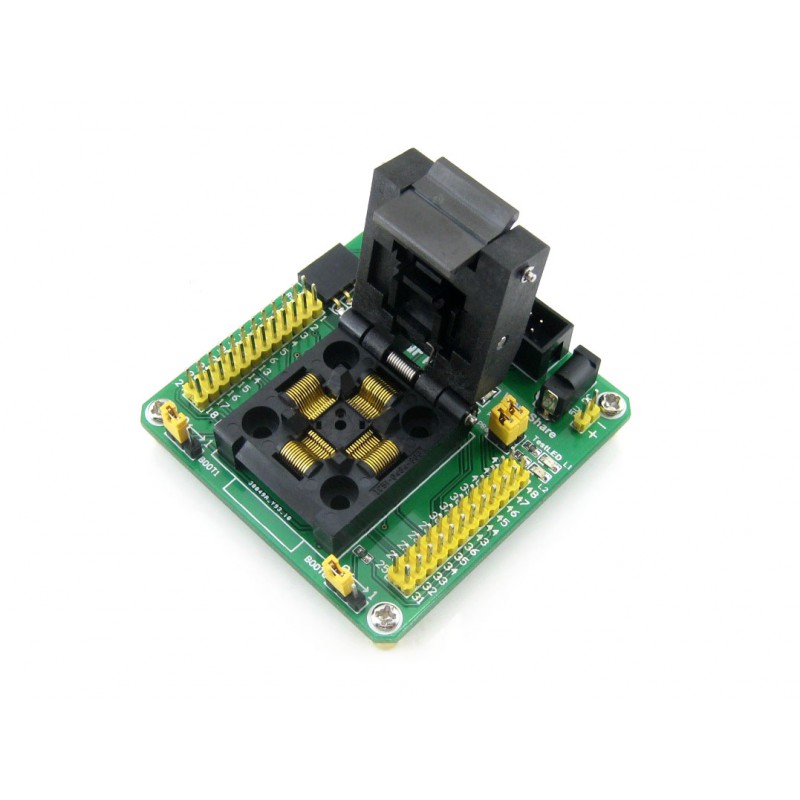

Waveshare STM32-QFP48 je programovací a testovací adaptér určený pre STM32 mikrokontroléry v QFP48 puzdre s rozstupom pinov 0,5 mm. Používa kvalitnú testovaciu päticu Yamaichi, vďaka ktorej je možné mikrokontrolér jednoducho vložiť a programovať bez spájkovania.
Adaptér je vhodný na vývoj, testovanie a programovanie STM32 mikrokontrolérov a poskytuje prístup k programovacím aj komunikačným rozhraniam.
Hlavné vlastnosti
- určený pre STM32 v QFP48 puzdre s rozstupom 0,5 mm
- Yamaichi testovacia a programovacia pätica
- podpora programovania a ladenia cez JTAG / SWD
- USART1 rozhranie pre sériovú komunikáciu
- možnosť pripojenia externého systémového kryštálu
- vhodný na opakované programovanie a testovanie mikrokontrolérov bez spájkovania
Technické špecifikácie
| Typ puzdra MCU | QFP48 |
| Počet pinov | 48 |
| Rozstup pinov | 0,5 mm |
| Programovanie / ladenie | 20-pin JTAG / SWD |
| Sériové rozhranie | 4-pin USART1 |
| Pätica | Yamaichi IC Test & Burn-in Socket |
Rozloženie adaptéra
Na obrázku sú označené hlavné časti programovacieho adaptéra STM32-QFP48:
| Číslo | Popis | Číslo | Popis |
| 1 | 20-pin JTAG / SWD rozhranie na programovanie a ladenie | 6 | 5 V DC napájací konektor |
| 2 | USART1 rozhranie – TX, RX, GND a 3,3 V | 7 | pätica pre externý systémový kryštál |
| 3 | 2× testovacia LED L1 / L2 | 8 | LED indikátor napájania |
| 4 | rozširujúce konektory s vyvedenými pinmi mikrokontroléra | 9 | jumpery na pripojenie testovacích LED k I/O pinom |
| 5 | BOOT0 / BOOT1 jumpery na nastavenie boot režimu |
Použitie
Mikrokontrolér sa vloží priamo do testovacej pätice a následne sa adaptér pripojí k vhodnému STM32 programátoru alebo debuggeru cez JTAG / SWD. Vďaka tomu nie je potrebné mikrokontrolér pri programovaní alebo testovaní spájkovať na vlastnú dosku.
Dokumentácia
Schému, STM32 softvér, datasheety a ďalšie materiály nájdete na: Waveshare STM32-QFP48 Wiki.
