Popis

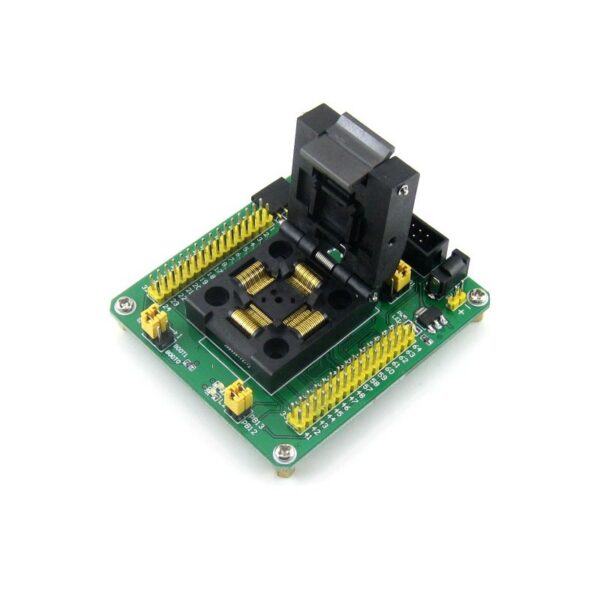

Waveshare STM32-QFP64 je programovací a testovací adaptér určený pre STM32 mikrokontroléry v QFP64 puzdre s rozstupom pinov 0,5 mm. Využíva kvalitnú testovaciu päticu Yamaichi, ktorá umožňuje opakované programovanie a testovanie mikrokontrolérov bez potreby spájkovania.
Adaptér podporuje viacero sérií STM32 vrátane STM32F0, F1, F2, F3, F4 a STM32L1 v kompatibilnom QFP64 puzdre. Všetky piny mikrokontroléra sú zároveň vyvedené na 2,54 mm konektory pre jednoduché meranie a pripojenie ďalších obvodov.
Hlavné vlastnosti
- určený pre STM32 mikrokontroléry v QFP64 puzdre
- Yamaichi testovacia a programovacia pätica
- programovanie a ladenie cez JTAG / SWD
- USART1 rozhranie pre sériovú komunikáciu a ISP
- všetky MCU piny vyvedené na 2,54 mm konektory
- pätica pre externý systémový kryštál
- integrovaný 32,768 kHz kryštál pre RTC
- 2 testovacie LED pripojiteľné cez jumpery
- BOOT0 / BOOT1 jumpery na nastavenie boot režimu
Technické špecifikácie
| Typ puzdra MCU | QFP64 |
| Počet pinov | 64 |
| Rozstup pinov | 0,5 mm |
| Rozmer IC | 10 × 10 mm |
| Programovanie / ladenie | 20-pin JTAG / SWD |
| Sériové rozhranie | 4-pin USART1 |
| Rozširujúce piny | 2,54 mm |
| RTC kryštál | 32,768 kHz |
| Napájanie | 5 V |
Rozloženie adaptéra
Na obrázku sú označené hlavné časti programovacieho adaptéra STM32-QFP64:
| Číslo | Popis | Číslo | Popis |
| 1 | 20-pin JTAG / SWD rozhranie na programovanie a ladenie | 7 | 5 V napájací vstup |
| 2 | USART1 rozhranie – TX, RX, GND a 3,3 V | 8 | pätica pre externý systémový kryštál |
| 3 | testovacie LED L1 a L2 | 9 | LED indikátor napájania |
| 4 | Yamaichi QFP64 testovacia a programovacia pätica | 10 | jumper na výber typu STM32 mikrokontroléra |
| 5 | BOOT0 / BOOT1 jumpery na nastavenie boot režimu | 11 | jumpery PB13 / PB12 na pripojenie testovacích LED |
| 6 | RESET tlačidlo |
Kompatibilita
Adaptér je vhodný pre kompatibilné STM32 mikrokontroléry v QFP64 puzdre, napríklad zo sérií STM32F0xxR, STM32F1xxR, STM32F2xxR, STM32F3xxR, STM32F4xxR a STM32L1xxR. Pred použitím je potrebné overiť typ puzdra a pinové rozloženie konkrétneho mikrokontroléra.
Dokumentácia
Schému, podporované mikrokontroléry a ďalšie technické materiály nájdete na: Waveshare STM32-QFP64 Wiki.
