Popis

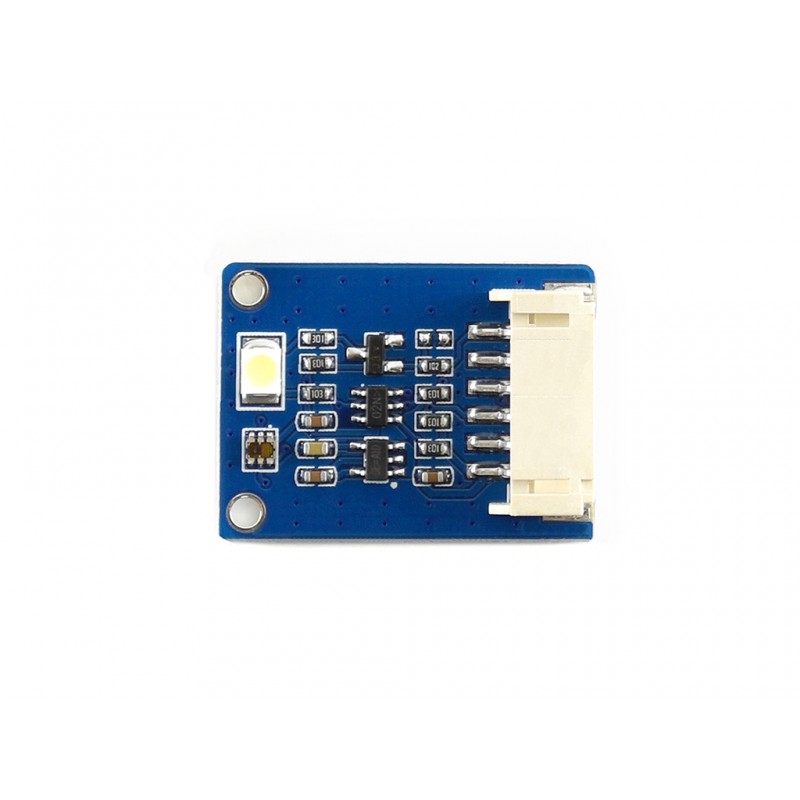

Waveshare TCS34725 farebný senzor je modul určený na snímanie farieb a intenzity svetla. Využíva senzor TCS34725FN, ktorý poskytuje digitálne údaje o červenej, zelenej, modrej a čírej zložke svetla cez I2C rozhranie.
Modul je vhodný na rozpoznávanie farieb, triedenie objektov podľa farby, meranie okolitého osvetlenia alebo jednoduché svetelné a automatizačné projekty. Vďaka integrovanému IR filtru pomáha obmedziť vplyv infračervenej zložky svetla na meranie.
Na module sa nachádza aj prisvetľovacia LED dióda, ktorej jas je možné regulovať pomocou PWM. Modul obsahuje prevodník logických úrovní, vďaka čomu je kompatibilný s 3,3 V aj 5 V systémami.
Hlavné vlastnosti
- Senzor TCS34725FN – snímanie farieb a intenzity svetla
- I2C rozhranie – jednoduché pripojenie pomocou SDA a SCL
- RGBC výstup – červená, zelená, modrá a číra zložka svetla
- 16-bitové rozlíšenie na kanál – presnejšie meranie farieb
- Integrovaný IR filter – zníženie vplyvu infračervenej zložky svetla
- Prisvetľovacia LED dióda – pomocné osvetlenie meraného objektu
- Interrupt výstup – možnosť nastavenia prahových hodnôt intenzity svetla
- Kompatibilita s 3,3 V / 5 V logikou – vhodné pre rôzne vývojové dosky
Technické špecifikácie
| Typ produktu | Farebný senzor / senzor intenzity svetla |
| Senzor | TCS34725FN |
| Komunikačné rozhranie | I2C |
| Napájacie / logické napätie | 3,3 V / 5 V |
| Merané zložky | RGBC – červená, zelená, modrá, číra |
| Rozlíšenie | 4-kanálové RGBC, 16-bit na kanál |
| I2C adresa | 0x29 |
| Odporúčaná meracia vzdialenosť | 2 mm |
Popis pinov
| VCC | Napájanie 3,3 V / 5 V |
| GND | Zem |
| SDA | I2C dátová linka |
| SCL | I2C hodinová linka |
| INT | Interrupt výstup, otvorený kolektor |
| LED | Ovládanie prisvetľovacej LED diódy |
Obsah balenia

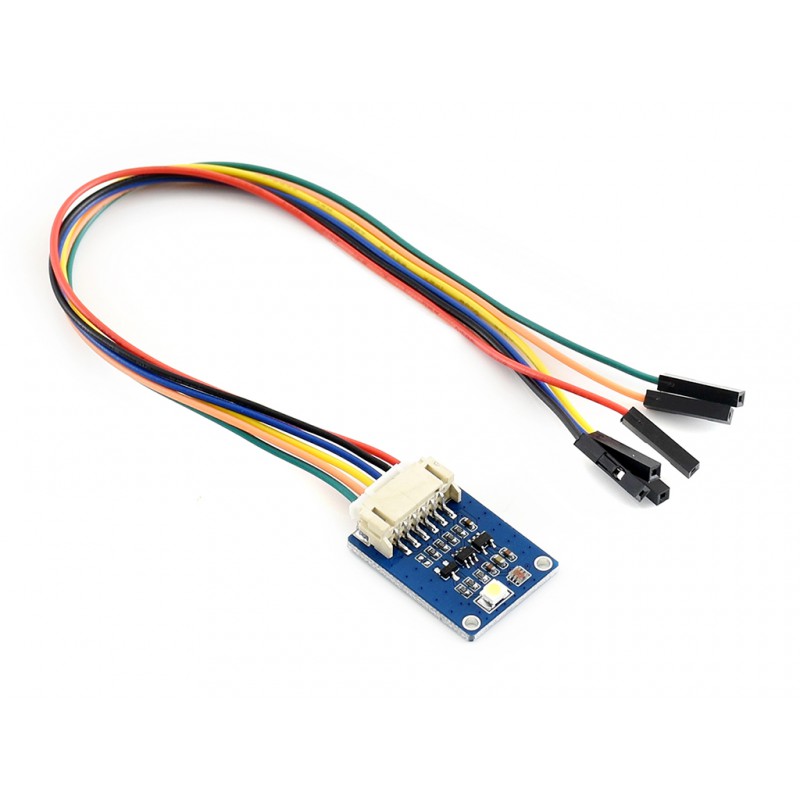

- 1× Waveshare TCS34725 Color Sensor
- 1× PH2.0 6-pin kábel
Použitie
- rozpoznávanie a meranie farieb
- triedenie objektov podľa farby
- meranie okolitého osvetlenia
- kalibrácia svetelných podmienok
- projekty s Arduino, Raspberry Pi alebo STM32
- automatizačné a robotické aplikácie
- prototypovanie elektroniky
Viac informácií o zapojení, dokumentácii a ukážkových kódoch nájdete na stránke výrobcu: Waveshare TCS34725 Color Sensor Wiki
