Popis
Waveshare TTL na RS485 izolovaný prevodník (C) je kompaktný modul určený na prevod sériového TTL signálu na diferenciálny RS485 signál. Je vhodný na rozšírenie komunikačnej vzdialenosti, pripojenie zariadení na RS485 zbernicu alebo prepojenie mikrokontrolérov so zariadeniami využívajúcimi RS485 komunikáciu.
Modul podporuje poloduplexnú komunikáciu a je kompatibilný s TTL úrovňami 3,3 V až 5 V. Napájanie modulu je možné v rozsahu 3,3 – 5 V, vďaka čomu je použiteľný s bežnými mikrokontrolérmi a vývojovými doskami.
Na doske sa nachádza galvanické oddelenie napájania aj digitálnych signálov, čo zvyšuje odolnosť voči rušeniu a pomáha chrániť pripojené zariadenia. Modul obsahuje aj ochranné prvky, ako sú TVS ochrana, ochranné diódy a resetovateľná poistka.
RS485 rozhranie je vhodné na komunikáciu na väčšie vzdialenosti a v rušivejšom prostredí. Modul podporuje zapojenie typu point-to-point aj point-to-multipoint s možnosťou pripojenia viacerých uzlov na jednu RS485 zbernicu.
Upozornenie: Modul prevádza UART TTL signál na RS485. Nie je určený na priame pripojenie ku klasickému RS232 rozhraniu, ktoré používa odlišné napäťové úrovne.
Hlavné vlastnosti
- TTL na RS485 prevodník – prevod TTL sériového signálu na diferenciálny RS485 signál
- Galvanické oddelenie – izolácia napájania aj digitálnych signálov
- Poloduplexná komunikácia – vhodná pre bežné RS485 aplikácie
- Kompatibilita s 3,3 V / 5 V TTL logikou – použiteľné s rôznymi mikrokontrolérmi
- Napájanie 3,3 – 5 V – jednoduché napájanie z vývojovej dosky
- Ochranné obvody – TVS ochrana, ESD ochrana, prepäťová a nadprúdová ochrana
- 120 Ω zakončovací odpor – možnosť aktivácie spájkovaním
- Kompaktné prevedenie – rozmery 42,8 × 15,2 × 4,75 mm
- Castellated holes – vhodné aj na integráciu do vlastných dosiek a zariadení
Technické špecifikácie
| Vstup / TTL rozhranie | UART TTL |
| Výstup / RS485 rozhranie | RS485 A+ / B- / PE |
| Kompatibilná TTL úroveň | 3,3 V – 5 V |
| Napájacie napätie | 3,3 – 5 V DC |
| Komunikačný režim | Poloduplexný |
| TTL prenosová vzdialenosť | menej ako 10 m |
| RS485 prenosová vzdialenosť | približne do 1,2 km pri vhodných podmienkach |
| RS485 topológia | Point-to-point / point-to-multipoint |
| Počet uzlov RS485 | až 32 uzlov, pri 16 a viac uzloch sa odporúča použiť opakovač |
| Zakončovací odpor | 120 Ω, aktivácia spájkovaním |
| Ochrana RS485 | 200 W TVS ochrana, prepäťová ochrana, 6 kV ESD ochrana |
| Izolácia | Izolácia napájania a digitálnych signálov |
Popis pinov a indikátorov
| VCC | Napájací vstup 3,3 – 5 V |
| GND | Zem / TTL signálová zem |
| TXD | TTL vysielací dátový pin |
| RXD | TTL prijímací dátový pin |
| A+ | Kladná diferenciálna linka RS485 |
| B- | Záporná diferenciálna linka RS485 |
| PE | RS485 signálová zem / ochranné pripojenie podľa zapojenia |
| PWR | Indikátor napájania, svieti pri pripojenom napájaní |
| T / TXD | Indikátor odosielania dát z TTL portu |
| R / RXD | Indikátor prijímania dát na TTL porte |

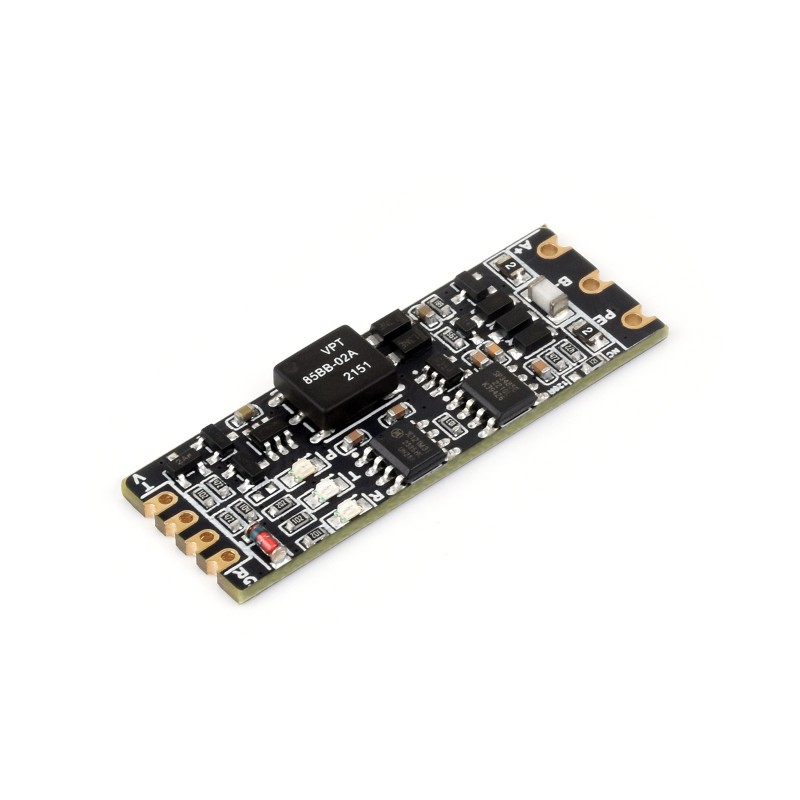

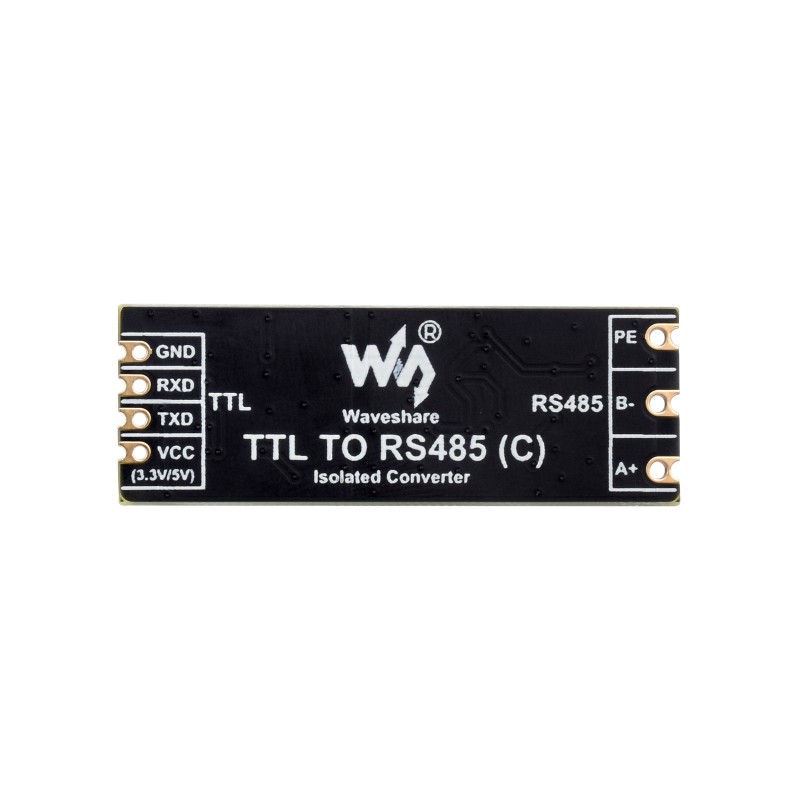

Na module sú vyvedené svorky RS485 rozhrania A, B a PE, TTL rozhranie s pinmi G, R, T a V, indikátory napájania a komunikácie a miesto pre aktiváciu 120 Ω zakončovacieho odporu.
Použitie
- prevod UART TTL signálu na RS485
- komunikácia mikrokontroléra so zariadeniami na RS485 zbernici
- rozšírenie komunikačnej vzdialenosti
- priemyselné a automatizačné aplikácie
- Modbus RTU projekty
- prepojenie viacerých uzlov na RS485 zbernici
- projekty s Arduino, ESP32, STM32, Raspberry Pi Pico a ďalšími MCU
Viac informácií o zapojení, dokumentácii a používaní nájdete na stránke výrobcu: Waveshare TTL TO RS485 (C) Wiki
