Popis

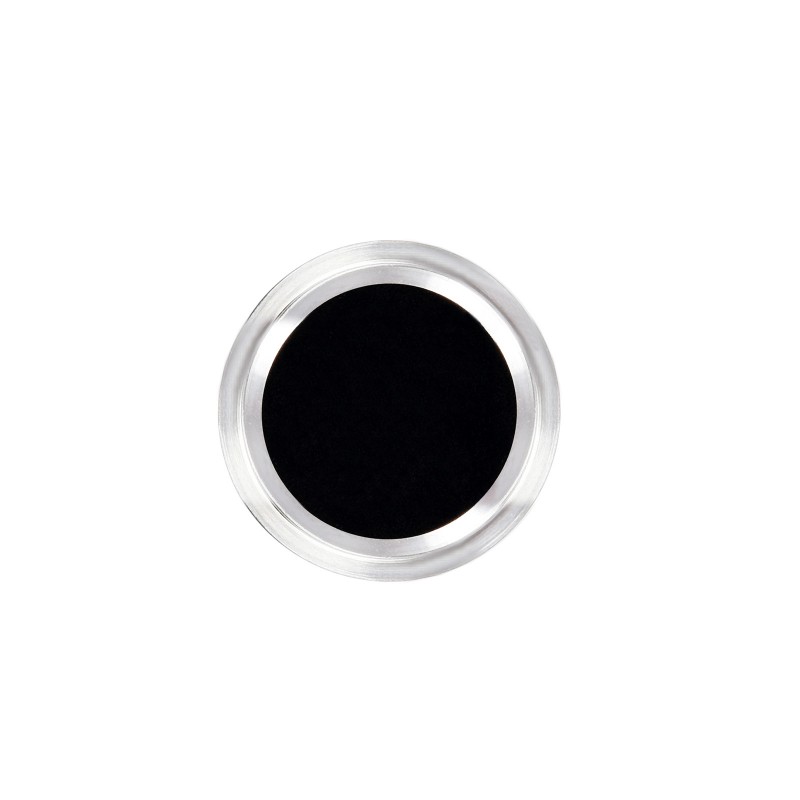

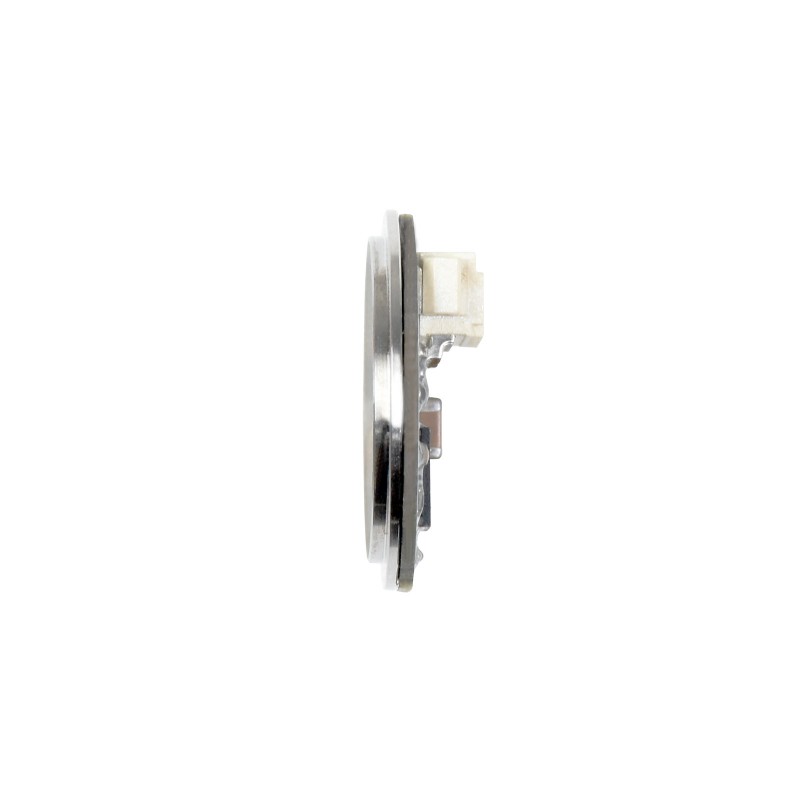

Waveshare UART Fingerprint Sensor (D) je kompaktný kapacitný snímač odtlačkov prstov určený na integráciu do elektronických, bezpečnostných a identifikačných projektov. Modul umožňuje registráciu, spracovanie, uloženie a porovnávanie odtlačkov prstov pomocou jednoduchých UART príkazov.
Snímač využíva výkonný Cortex procesor a komerčný algoritmus na rozpoznávanie odtlačkov. Vďaka tomu nie je potrebné riešiť samotné spracovanie biometrických údajov – modul zabezpečuje snímanie obrazu, vyhľadanie charakteristických znakov, generovanie šablón, ukladanie a porovnávanie odtlačkov.
Okrúhle kapacitné prevedenie podporuje 360° overovanie, takže prst nie je potrebné prikladať vždy v rovnakej orientácii. Modul má malé rozmery, nízku spotrebu a je vhodný pre prístupové systémy, elektronické zámky, identifikáciu používateľov alebo embedded projekty.
Hlavné vlastnosti
- Kapacitný snímač odtlačkov prstov – vhodný pre identifikačné a prístupové systémy
- UART komunikácia – ovládanie pomocou jednoduchých sériových príkazov
- 360° overovanie – prst je možné priložiť v rôznej orientácii
- Cortex procesor – spracovanie odtlačkov priamo v module
- Kapacita až 500 odtlačkov – ukladanie šablón používateľov
- Rýchle porovnanie – čas overenia menej ako 500 ms pri 1:N a N ≤ 100
- Vysoké rozlíšenie 508 DPI – presnejšie snímanie odtlačku
- Nízka spotreba – automatické uspatie a prebudenie pri dotyku
- Kompaktné prevedenie – vhodné aj pre menšie zariadenia
Technické špecifikácie
| Typ senzora | Kapacitný dotykový senzor |
| Komunikačné rozhranie | UART |
| Napájacie napätie | 2,7 – 3,3 V |
| Kapacita odtlačkov | 500 |
| Rozlíšenie | 508 DPI |
| Obrazové rozlíšenie | 160 × 160 px |
| Stupne šedej | 8-bit |
| Rozmer senzora | R15,5 mm |
| Čas porovnania | < 500 ms pri 1:N a N ≤ 100 |
| FAR | < 0,001 % |
| FRR | < 0,1 % |
| Prevádzkový prúd | < 50 mA |
| Prúd v režime spánku | < 16 µA |
| Prenosová rýchlosť UART | 19200 bps |
| ESD odolnosť | kontaktný výboj 8 kV / vzdušný výboj 15 kV |
| Prevádzkové prostredie | -20 až 70 °C, 40 % RH – 85 % RH bez kondenzácie |
| Skladovacie prostredie | -40 až 85 °C, < 85 % RH bez kondenzácie |
Obsah balenia
- 1× Waveshare UART Fingerprint Sensor (D)
- 1× 6-pinový kábel
Použitie
- prístupové systémy
- elektronické zámky
- identifikácia používateľov
- embedded projekty
- projekty s Raspberry Pi, STM32 alebo inými vývojovými doskami
- zariadenia vyžadujúce kompaktný biometrický snímač
Viac informácií o zapojení, príkazoch a ukážkových kódoch nájdete na stránke výrobcu: Waveshare UART Fingerprint Sensor (D) Wiki
