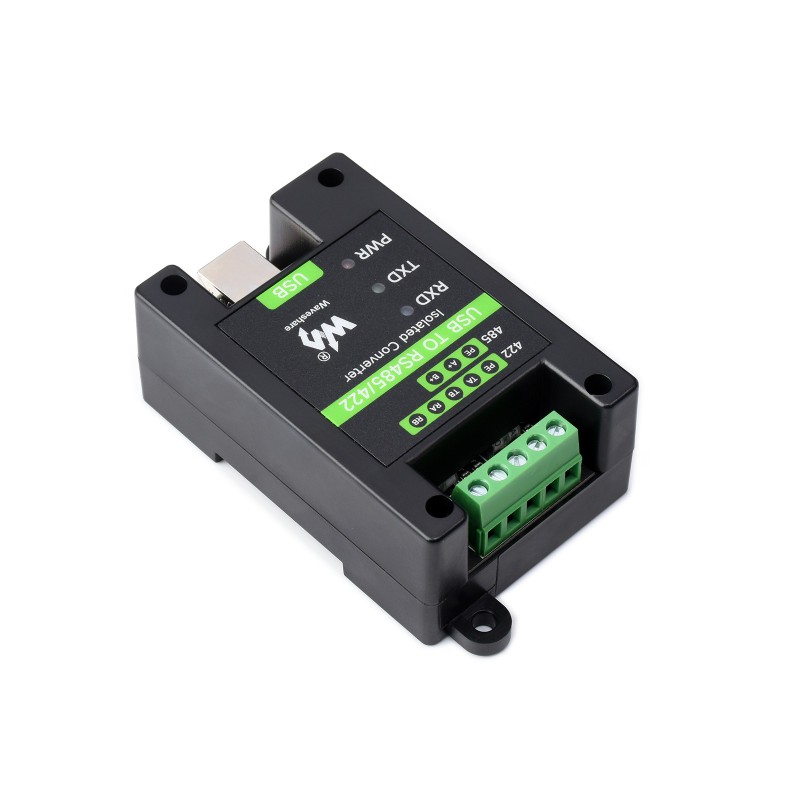

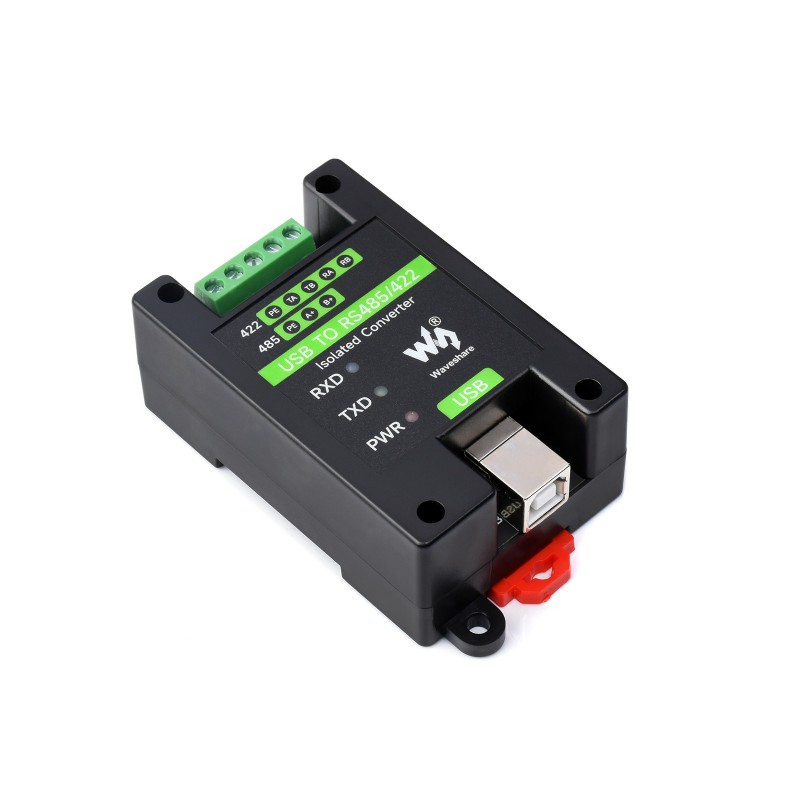

Waveshare USB na RS485/RS422 izolovaný priemyselný prevodník

19.75€ (bez DPH 16.06€ )

Priemyselný galvanicky izolovaný USB prevodník na RS485/RS422 s ochranami a montážou na DIN lištu

9 na sklade

Skladom 9 ks

Pridať medzi obľúbené
Katalógové číslo: 23949 Kategórie: , Značka:

Popis

Waveshare USB TO RS485/422 je priemyselný galvanicky izolovaný prevodník určený na prepojenie počítača alebo iného USB zariadenia so sériovou zbernicou RS485 alebo RS422. Využíva prevodníkové obvody FTDI a SP485EEN a je navrhnutý pre stabilnú komunikáciu aj v náročnejšom priemyselnom prostredí.

Prevodník obsahuje izoláciu napájania aj dátových signálov, TVS ochranu, resetovateľnú poistku, ochranu proti prepätiu a ESD až do 15 kV. Komunikácia prebieha automaticky bez potreby manuálneho prepínania smeru vysielania a príjmu.

Hlavné vlastnosti

  • prevod USB na RS485 aj RS422
  • galvanické oddelenie napájania a dátových signálov
  • automatické riadenie smeru komunikácie
  • ochrana proti ESD, prepätiu a špičkám
  • konfigurovateľný 120 Ω terminačný rezistor
  • vhodný pre priemyselné a Modbus RTU aplikácie
  • montáž na stenu alebo 35 mm DIN lištu

Technické špecifikácie

Typ izolovaný USB na RS485 / RS422 prevodník
USB rozhranie USB-B
Výstupné rozhranie RS485 / RS422
Prevodníkové obvody FTDI FT232RNL, SP485EEN
Prenosová rýchlosť 300 bps – 3 Mbps
Napájanie 5 V z USB
RS485 piny A+, B-, PE
RS422 piny TA, TB, RA, RB, PE
Konektor RS485 / RS422 skrutkovacia svorkovnica
Riadenie smeru automatické hardvérové
Terminačný rezistor 120 Ω, nastaviteľný jumperom
Max. dosah USB približne 5 m
Max. dosah RS485 / RS422 približne 1,2 km pri nízkej prenosovej rýchlosti
RS485 topológia point-to-multipoint, až 32 uzlov
Ochrana galvanická izolácia, 600 W TVS, 15 kV ESD, prepäťová ochrana, resetovateľná poistka
LED indikácia PWR, TXD, RXD
Prevádzková teplota -15 až 70 °C
Prevádzková vlhkosť 5 – 95 % RH
Podporované systémy Windows, macOS, Linux, Android, WinCE

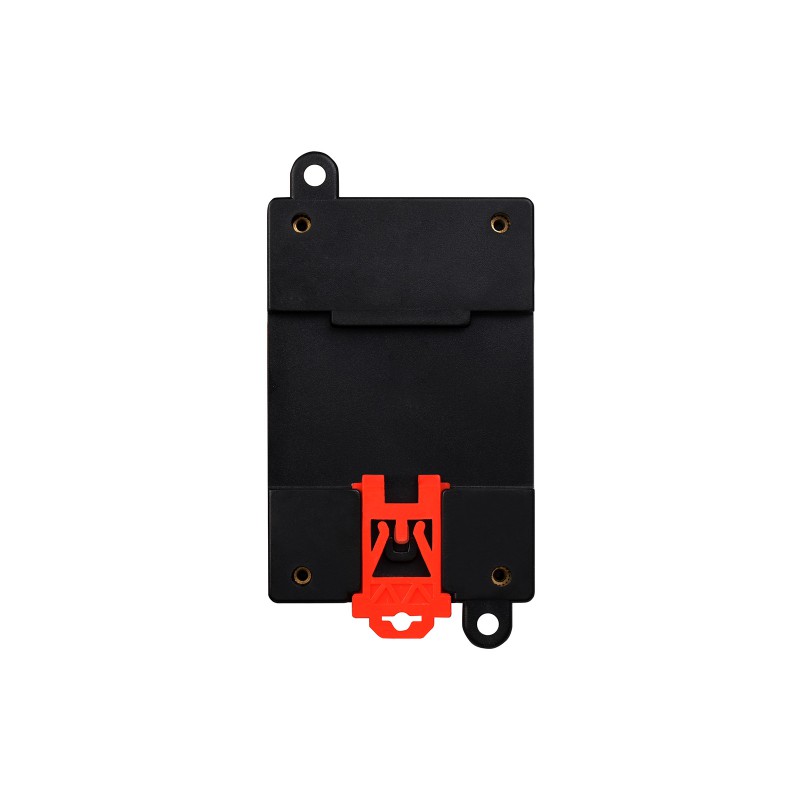

Kryt ABS, montáž na stenu / 35 mm DIN lištu
Rozmery 81,9 × 54 × 32 mm

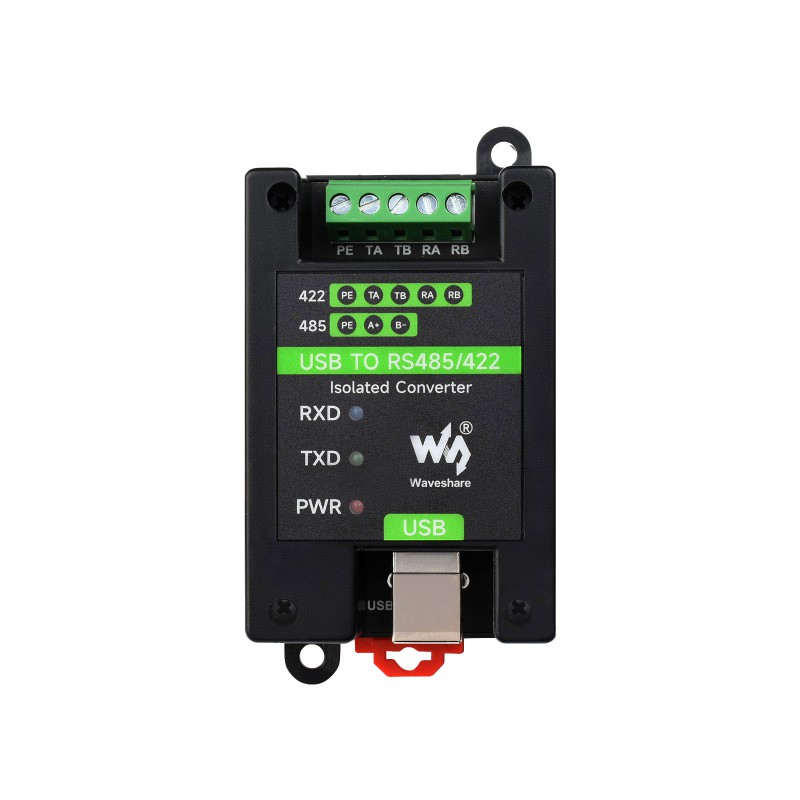

Zapojenie svoriek

Svorka RS485 RS422
PE signálová zem signálová zem
TA A+ – kladný diferenciálny signál T+ – kladný vysielací signál
TB B- – záporný diferenciálny signál T- – záporný vysielací signál
RA nepoužíva sa R+ – kladný prijímací signál
RB nepoužíva sa R- – záporný prijímací signál

LED indikácia

  • PWR – červená: svieti po pripojení prevodníka k USB a signalizuje prítomnosť napájania.
  • TXD – zelená: bliká pri odosielaní dát z USB smerom na RS485 / RS422.
  • RXD – modrá: bliká pri prijímaní dát zo zariadenia na strane RS485 / RS422 späť do USB.

LED indikátory umožňujú rýchlo overiť napájanie prevodníka a aktivitu komunikácie pri zapájaní alebo diagnostike zariadenia.

Možnosti použitia

  • priemyselná automatizácia
  • PLC a riadiace systémy
  • Modbus RTU komunikácia
  • meracie a monitorovacie zariadenia
  • servisná diagnostika
  • prepojenie PC so zariadeniami RS485 alebo RS422
  • komunikácia so zariadeniami na dlhších vedeniach

Obsah balenia

  • 1× Waveshare USB TO RS485/422
  • 1× USB-A → USB-B kábel, približne 1,2 m
  • 1× skrutkovač

Návod na zapojenie RS485 a RS422, ovládače, testovanie komunikácie a ďalšiu technickú dokumentáciu nájdete na Wiki – USB TO RS485/422.

Ďalšie informácie

Hmotnosť 165 g

Časté otázky

Aký je rozdiel medzi RS485 a RS422?

RS485 sa bežne používa na poloduplexnú komunikáciu s viacerými zariadeniami na jednej zbernici, zatiaľ čo RS422 používa samostatné vodiče pre vysielanie a príjem a umožňuje plne duplexnú komunikáciu.

Dá sa prevodník použiť pre Modbus RTU?

Áno. Prevodník je vhodný aj na Modbus RTU komunikáciu cez RS485, napríklad pri prepojení počítača s PLC, meračmi, snímačmi alebo priemyselnými zariadeniami.

Je potrebné manuálne prepínať smer komunikácie RS485?

Nie. Prevodník používa automatické hardvérové riadenie smeru vysielania a príjmu, takže nie je potrebné manuálne prepínať TX/RX.

Potrebujem nainštalovať ovládač?

Prevodník používa USB čip FTDI. V mnohých operačných systémoch môže byť ovládač dostupný automaticky, prípadne je možné použiť FTDI VCP ovládač dostupný v dokumentácii výrobcu.

Je prevodník kompatibilný s Linuxom?

Áno. Výrobca uvádza podporu systémov Windows, macOS, Linux, Android a WinCE.

Akú maximálnu prenosovú rýchlosť podporuje?

Prevodník podporuje prenosové rýchlosti približne od 300 bps do 3 Mbps.

Aká môže byť maximálna dĺžka RS485 alebo RS422 vedenia?

Pri nižších prenosových rýchlostiach môže byť komunikačná vzdialenosť približne 1,2 km. S rastúcou prenosovou rýchlosťou sa maximálna spoľahlivá vzdialenosť znižuje.

Koľko zariadení môžem pripojiť na RS485 zbernicu?

Výrobca uvádza pripojenie až 32 uzlov. Pri viac ako 16 zariadeniach odporúča podľa podmienok použitia zvážiť opakovač.

Má prevodník zabudovaný 120 Ω terminačný rezistor?

Áno. Prevodník obsahuje 120 Ω terminačný rezistor, ktorý je možné podľa potreby zapnúť alebo vypnúť pomocou interného jumpera.

Kedy mám použiť 120 Ω termináciu?

Terminačný rezistor sa používa najmä na koncoch dlhších RS485/RS422 vedení na obmedzenie odrazov signálu. Pri krátkom vedení môže byť vhodné termináciu vypnúť, najmä ak komunikácia vykazuje chyby alebo nečitateľné dáta.

Je USB a RS485/RS422 strana galvanicky oddelená?

Áno. Prevodník má galvanicky oddelené napájanie aj dátové signály, čo pomáha znižovať rušenie a chráni pripojené zariadenia v priemyselnom prostredí.

Potrebuje prevodník externé napájanie?

Nie. Prevodník je napájaný priamo z USB 5 V a pre izolovanú komunikačnú stranu nepotrebuje samostatný externý zdroj.

Na čo slúžia LED PWR, TXD a RXD?

PWR signalizuje napájanie, TXD odosielanie dát z USB a RXD príjem dát zo zariadenia na strane RS485/RS422.

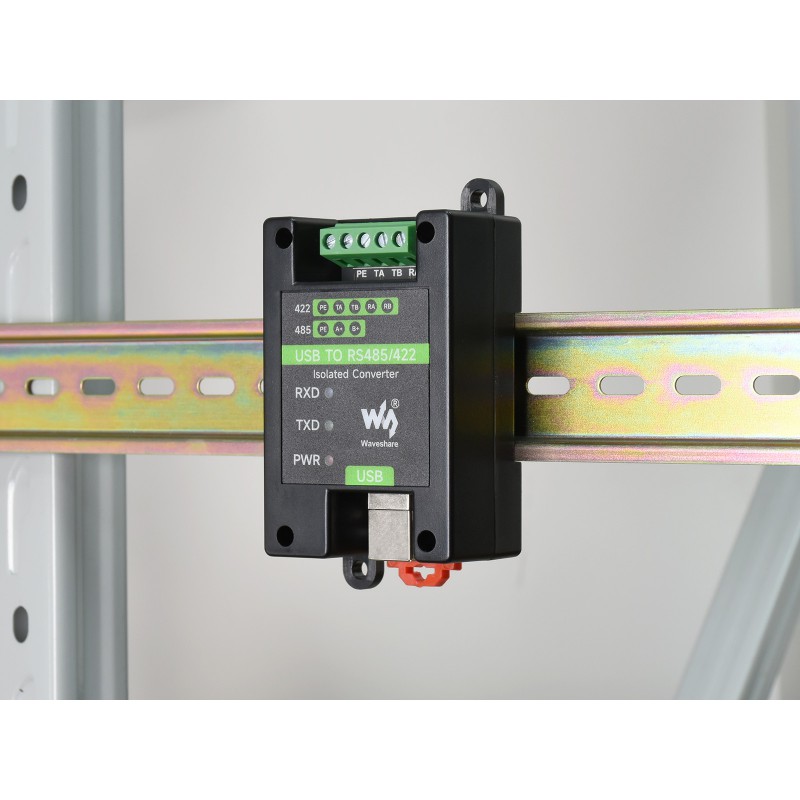

Dá sa prevodník namontovať na DIN lištu?

Áno. Kryt je určený na montáž na štandardnú 35 mm DIN lištu a umožňuje aj montáž na stenu.

Kde nájdem ovládače a návod na testovanie komunikácie?

Ovládače, postup zapojenia RS485/RS422, nastavenie 120 Ω terminácie a príklady testovania nájdete na Wiki – USB TO RS485/422.
