Popis

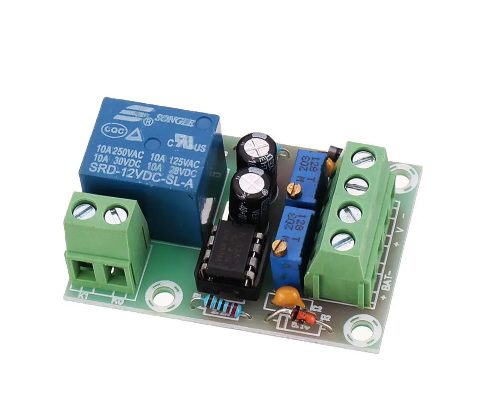

Modul pre zapnutie a vypnutie nabíjania batérie na základe nastaviteľných úrovní podľa 2 trimmrov. Otáčanie v smere hodinových ručičiek = zvýšenie napätia, v opačnom smere = zníženie napätia
Trimmer RP1 nastavuje pri akom napätí sa má zapnúť nabíjanie (zapnutý bezpotenciálový kontakt relé, kontakty K0 a K1)
Trimmer RP2 nastavuje pri akej napäťovej hodnote sa má nabíjanie vypnúť (rozopnuté kontakty relé K0 a K1). Pre olovený akumulátor môže byť hodnota nastavená s RP1 napr. 11,5 V DC a hodnota nastavená s RP2 napr. 14,2 V DC.
Parametre:
Napájanie 12V
Relé: 49VAC, 10A a 30V DC 10A
Rozmery: 50 x 32 x 18 mm

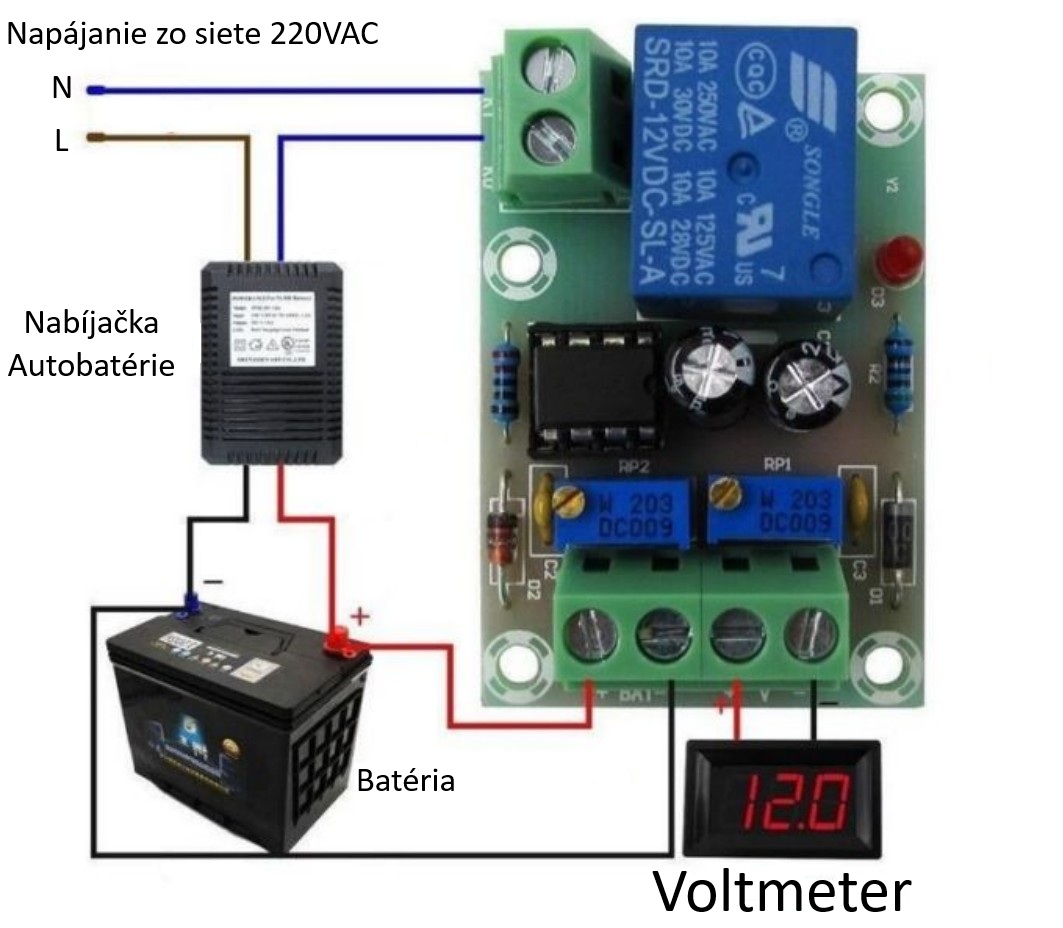

Zapojenie:
