Popis
XY-FZ25 je kompaktná elektronická záťaž určená na testovanie napájacích zdrojov, batérií, meničov, nabíjačiek a ďalších DC zdrojov. Umožňuje nastavovať záťažový prúd a sledovať správanie testovaného zdroja pri odoberanom výkone do 25 W.

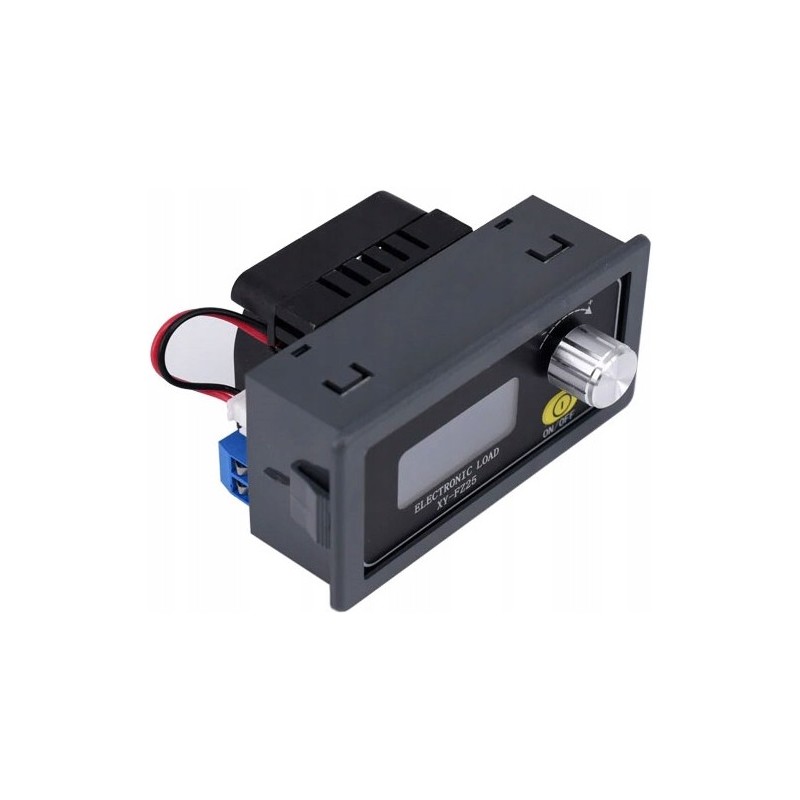

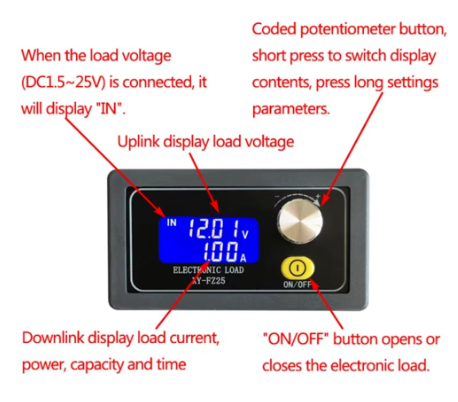

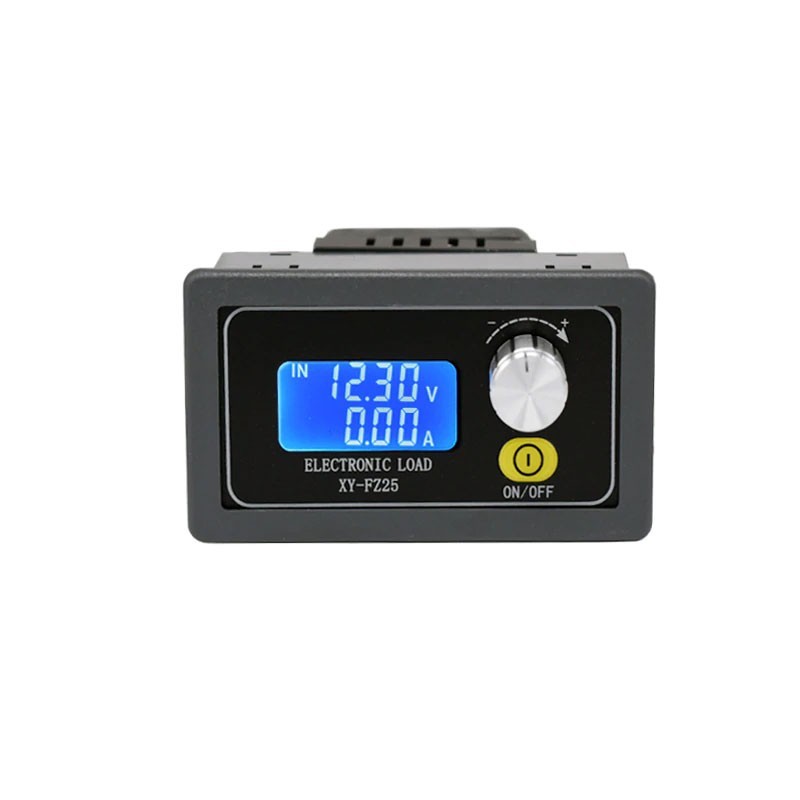

Model FZ25 pracuje so záťažovým napätím 1,5 – 25 V a umožňuje plynulé nastavenie záťažového prúdu v rozsahu 0 – 4 A. Modul je osadený displejom, ovládacími prvkami a ventilátorom pre aktívne chladenie.
Elektronická záťaž podporuje komunikáciu cez UART TTL, vďaka čomu ju možno pripojiť k mikrokontroléru alebo k počítaču pomocou USB-TTL prevodníka. Je vhodná na jednoduché testovanie, meranie vybíjania batérií, zaťažovanie DC zdrojov alebo overovanie napájacích modulov.
Modul obsahuje viacero ochranných funkcií, napríklad ochranu proti prepätiu, nadprúdu, prekročeniu výkonu, nízkemu napätiu a prehriatiu. Predvolené ochranné hodnoty sú podľa dostupnej dokumentácie nastavené približne na OVP 25,2 V, OCP 4,1 A, OPP 25,5 W, LVP 1,5 V a OTP približne 80 °C.
Upozornenie: Ide o elektronickú záťaž s maximálnym výkonom 25 W. Pri dlhšom používaní na vyššom výkone zabezpečte dostatočné prúdenie vzduchu a neprekračujte maximálne parametre modulu. Ak potrebujete vyšší výkon, v ponuke nájdete aj výkonnejšiu verziu XY-FZ35 elektronická záťaž s výkonom do 35 W.
Hlavné vlastnosti
- Elektronická DC záťaž XY-FZ25
- Maximálny výkon 25 W
- Záťažový prúd 0 – 4 A
- Záťažové napätie 1,5 – 25 V
- Vstupný rozsah 0 – 30 V
- Nastavenie prúdu s rozlíšením 10 mA

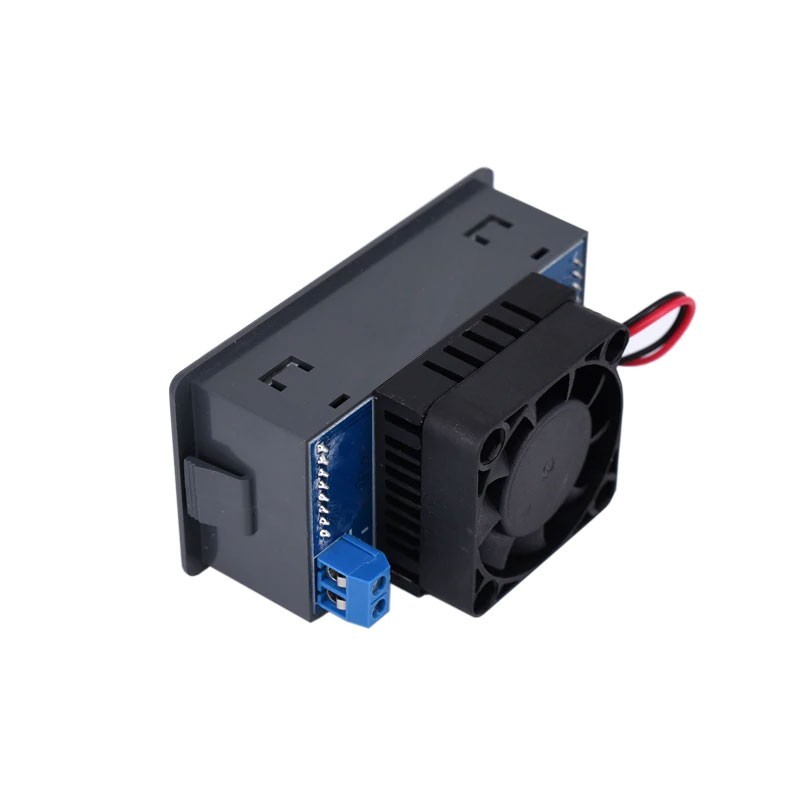

- Aktívne chladenie ventilátorom
- UART TTL komunikácia
- Ochrany OVP, OCP, OPP, LVP a OTP
- Vhodná na testovanie zdrojov, batérií, nabíjačiek a DC meničov
Technické špecifikácie
| Typ produktu | Elektronická DC záťaž |
| Model | XY-FZ25 / FZ25 |
| Menovité napájacie napätie | DC 5,0 – 30,0 V |
| Menovité záťažové napätie | DC 1,5 – 25,0 V |
| Záťažový prúd | 0,00 – 4,00 A |
| Maximálny výkon | 25 W |
| Presnosť konštantného prúdu | ±(1 % + 3 digits) |
| Presnosť merania napätia | ±(0,5 % + 1 digit) |
| Ochrana proti prepätiu | OVP, predvolene 25,2 V, nastaviteľné |
| Ochrana proti nadprúdu | OCP, predvolene 4,10 A, nastaviteľné |
| Ochrana proti prekročeniu výkonu | OPP, predvolene 25,5 W, nastaviteľné |
| Ochrana proti nízkemu napätiu | LVP, predvolene 1,5 V, nastaviteľné |
| Tepelná ochrana | OTP, predvolene približne 80 °C, nenastaviteľné |
| Komunikácia | UART TTL |
| Chladenie | Ventilátor s riadením podľa teploty |
| Rýchlosť ventilátora | 5800 ±10 % RPM |
| Hmotnosť | 87 g |
| Rozmery | 79 × 43 × 55 mm |
Použitie
- testovanie DC napájacích zdrojov
- testovanie batérií a vybíjanie článkov
- overovanie nabíjačiek a meničov napätia
- meranie správania zdroja pri záťaži
- vývoj a servis elektroniky
- laboratórne a hobby merania
