Popis

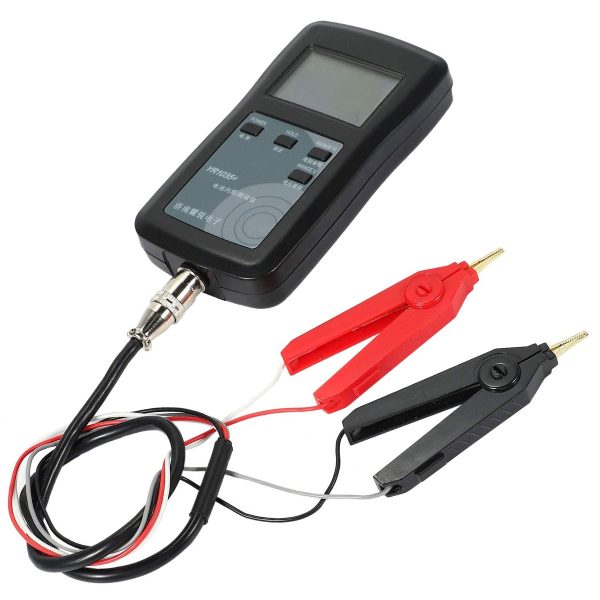

YAOREA YR1035+ je tester určený na meranie vnútorného odporu a napätia batérií. Využíva 4-vodičovú Kelvinovu metódu merania, ktorá pomáha znížiť vplyv odporu meracích vodičov a kontaktov pri meraní veľmi malých odporov.
Tester je vhodný na kontrolu, porovnávanie a triedenie batériových článkov. Použiť ho možno pri testovaní lítiových, LiFePO4, LiPo, NiMH, NiCd, olovených a ďalších akumulátorov. Uplatnenie nájde pri servise batérií, skladaní batériových packov, kontrole kvality článkov alebo pri diagnostike starnutia batérií.
Prístroj dokáže súčasne zobrazovať hodnotu vnútorného odporu a napätia. Vďaka tomu je možné rýchlo posúdiť stav článku a porovnať jednotlivé batérie medzi sebou. Pri sériovom testovaní valcových článkov je možné použiť držiak batérií, ktorý zabezpečuje stabilnejší kontakt a opakovateľnejšie výsledky merania.
Upozornenie: Prístroj je určený na meranie jednosmerného napätia. Na vstup nesmie byť privedené striedavé napätie. Maximálne vstupné napätie nesmie prekročiť hodnotu uvedenú v technických parametroch.
Hlavné vlastnosti
- Meranie vnútorného odporu batérií – vhodné na diagnostiku a porovnávanie článkov
- Meranie napätia batérií – súčasné zobrazenie odporu aj napätia
- 4-vodičová Kelvinova metóda – presnejšie meranie nízkych odporov
- Rozsah odporu 0,01 mΩ – 200 Ω – vhodné pre batérie aj malé odpory
- Rozsah napätia 0–100 V DC – použiteľné aj pri niektorých batériových zostavách
- Režim triedenia batérií – možnosť porovnávania článkov podľa nastavených limitov
- Podsvietený LCD displej – prehľadné zobrazenie nameraných hodnôt
- Vstavaný akumulátor – prenosné použitie bez trvalého napájania
- Micro USB nabíjanie – jednoduché nabíjanie prístroja
Technické špecifikácie
| Typ produktu | Tester vnútorného odporu a napätia batérií |
| Značka / model | YAOREA YR1035+ |
| Metóda merania odporu | 4-vodičová Kelvinova metóda |
| Merací rozsah odporu | 0,01 mΩ – 200 Ω |
| Merací rozsah napätia | 0–100 V DC |
| Rozsahy merania odporu | 20 mΩ / 200 mΩ / 2 Ω / 20 Ω / 200 Ω |
| Rozsahy merania napätia | 1 V / 10 V / 100 V |
| Presnosť merania odporu | podľa rozsahu približne ±0,5 % až ±0,7 % + digit |
| Presnosť merania napätia | približne ±0,15 % |
| Napájanie prístroja | vstavaný Li-Ion akumulátor |
| Nabíjanie | Micro USB, vstup 4,5–5,5 V |
| Vstavaný akumulátor | 3,7 V / 2000 mAh, typ 18650 |
| Pracovná teplota | 10–40 °C |
Podporované typy batérií
- Li-Ion články
- LiFePO4 články
- LiPo akumulátory
- NiMH a NiCd akumulátory
- olovené akumulátory
- valcové články, napríklad 18650, 26650, 32650
Použitie
- meranie vnútorného odporu batérií
- kontrola napätia článkov
- triedenie a párovanie batérií
- diagnostika starnutia a degradácie batérií
- kontrola kvality nových alebo použitých článkov
- skladanie a servis batériových packov
- meranie malých odporov v elektronike
Obsah balenia
- 1× YAOREA YR1035+ tester vnútorného odporu batérií
- 1× sada Kelvinových meracích sond
- 1× sada krokosvorkových meracích káblov
- 1× používateľský manuál
Podrobné informácie o používaní, nastavení a bezpečnostných pokynoch nájdete v priloženom anglickom manuáli (Yaorea YR1035_ – User Manual); k dispozícii je aj stručný slovenský návod (Uzivatelsky_matual-YR+)
