Popis

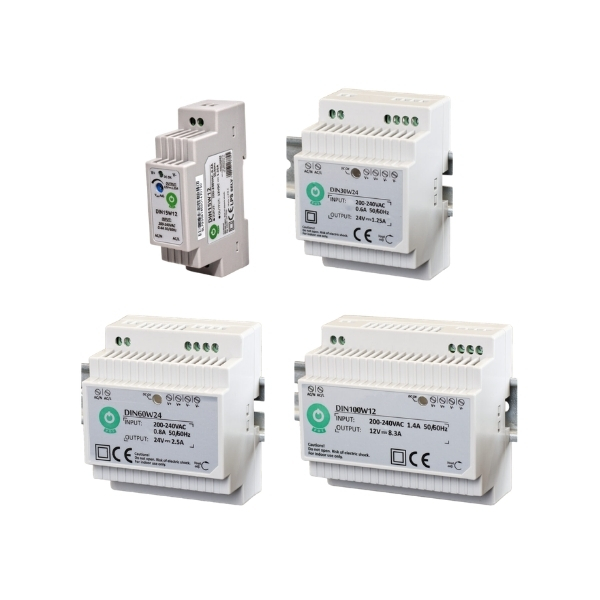

Priemyselný spínaný zdroj DIN Rail Step Type v plastovej skrini je určený pre montáž na DIN lištu TS-35/7 alebo TS-35/15. Pasívne chladenie, II. trieda ochrany a automatický návrat po ustúpení poruchy zaručujú spoľahlivú dlhodobú prevádzku v priemyselných rozvádzačoch a automatizačných paneloch. Certifikácia TÜV EMC a norma EN 62368-1.
Hlavné vlastnosti
- Montáž na DIN lištu TS-35/7 alebo TS-35/15
- Pasívne chladenie, európsky rozsah vstupného napätia AC
- II. trieda ochrany, krytie IP20
- Ochrany: SCP, OCP, OVP, OTP – automatický návrat po ustúpení poruchy
- Spotreba v pohotovostnom režime < 0,5 W
- Normy: EN 62368-1:2014+A11:2017, TÜV EN 55032, TÜV EN 55035
Parametre variantov + Datasheety

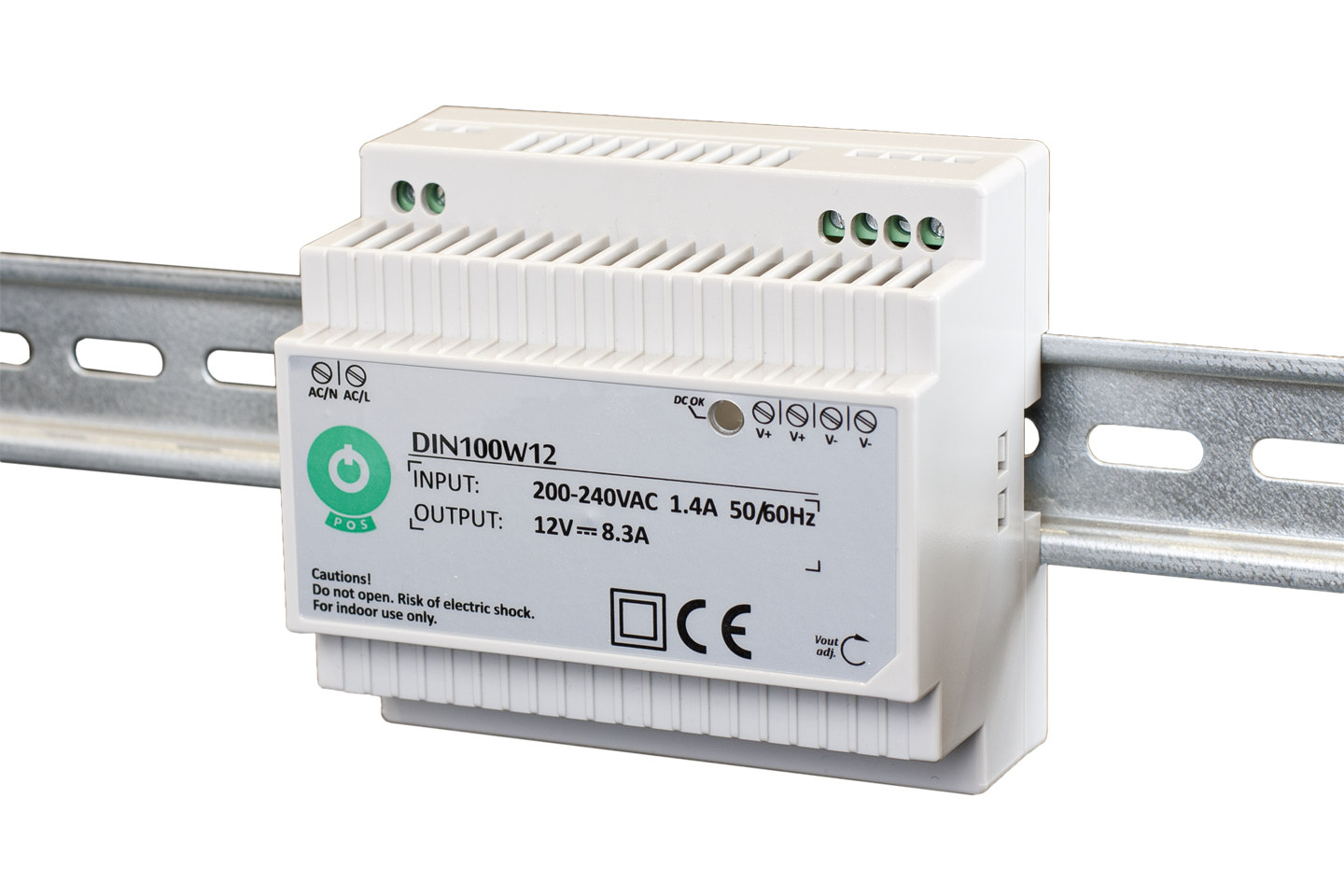

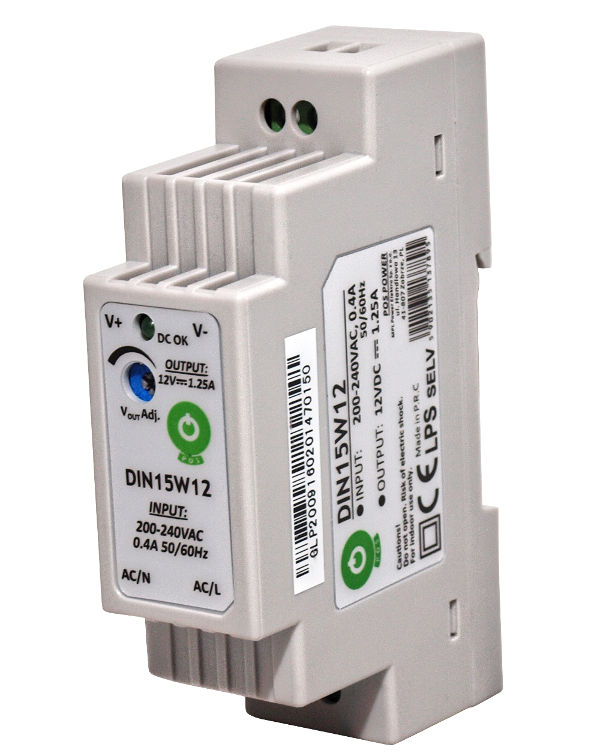

| Parameter | DIN15-12 | DIN30-12 | DIN60-12 | DIN100-12 |
| Výstupné napätie | 12 V DC | 12 V DC | 12 V DC | 12 V DC |
| Menovitý prúd | 1,25 A | 2,5 A | 5 A | 8,3 A |
| Výkon | 15 W | 30 W | 60 W | 100 W |
| Stabilizácia | ±1 % | ±1 % | ±1 % | ±0,5 % |
| OCP rozsah | 120–180 % | 120–210 % | 120–200 % | 120–200 % |
| Pevnosť izolácie (IN/OUT) | 3 kVAC | 3,75 kVAC | 3,75 kVAC | 3,75 kVAC |

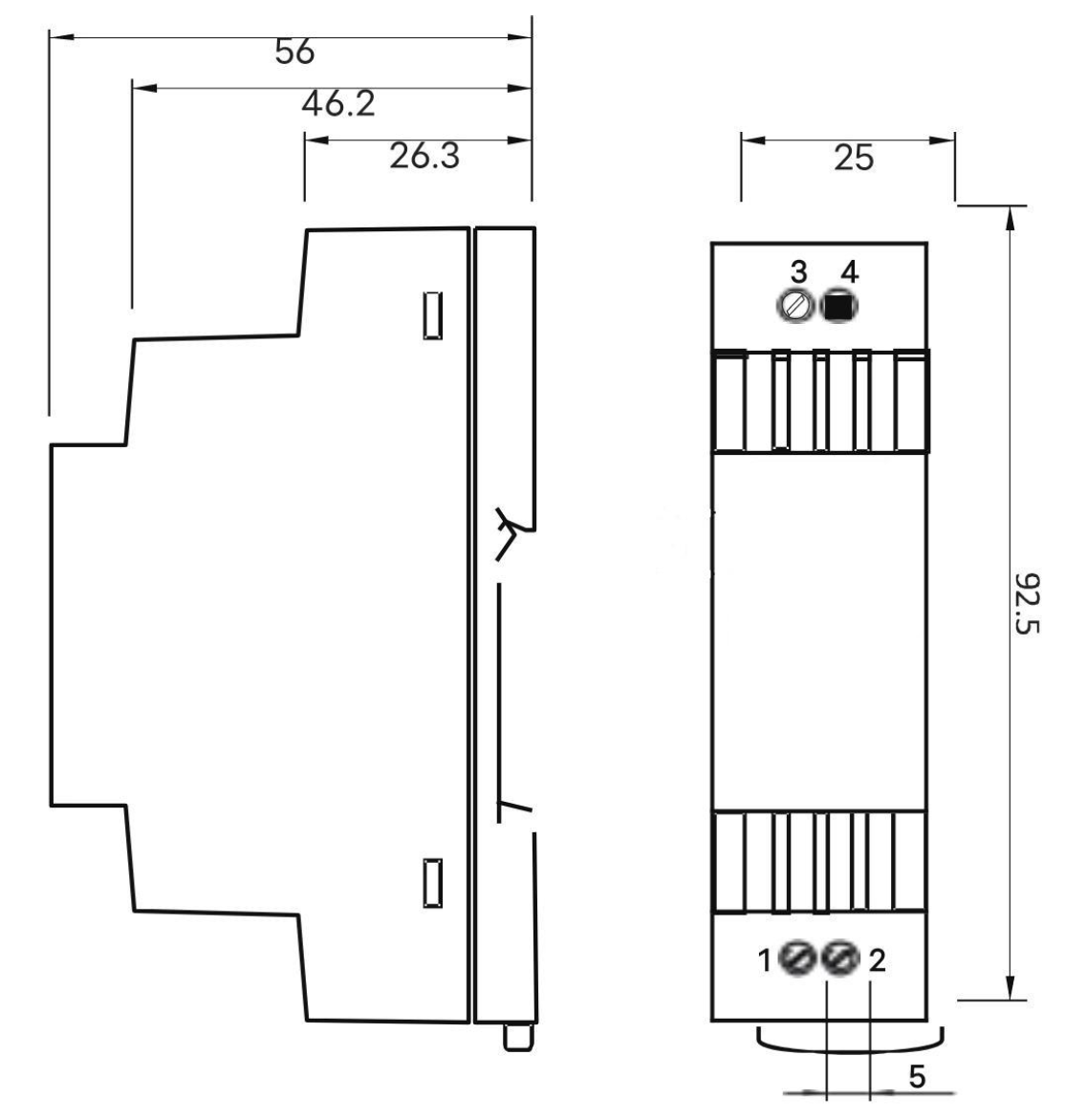

| Rozmery (D × Š × V) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm | 78 × 93 × 56 mm | 100 × 93 × 56 mm |
| MTBF | 200 000 h | 200 000 h | 200 000 h | 200 000 h |
| Datasheet | DIN15-12 | DIN30-12 | DIN60-12 | DIN100-12 |
| Parameter | DIN15-15 | DIN30-15 |
| Výstupné napätie | 15 V DC | 15 V DC |
| Menovitý prúd | 1 A | 2 A |
| Výkon | 15 W | 30 W |
| Stabilizácia | ±1 % | ±1 % |
| OCP rozsah | 120–180 % | 120–210 % |
| Pevnosť izolácie (IN/OUT) | 3 kVAC | 3,75 kVAC |
| Rozmery (D × Š × V) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm |
| MTBF | 200 000 h | 200 000 h |
| Datasheet | DIN15-15 | DIN30-15 |

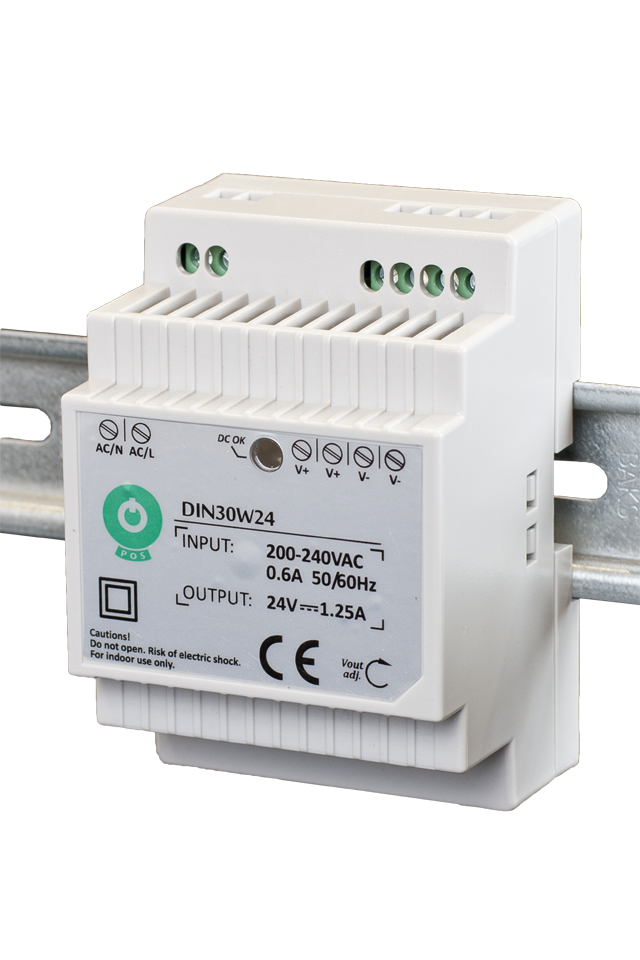

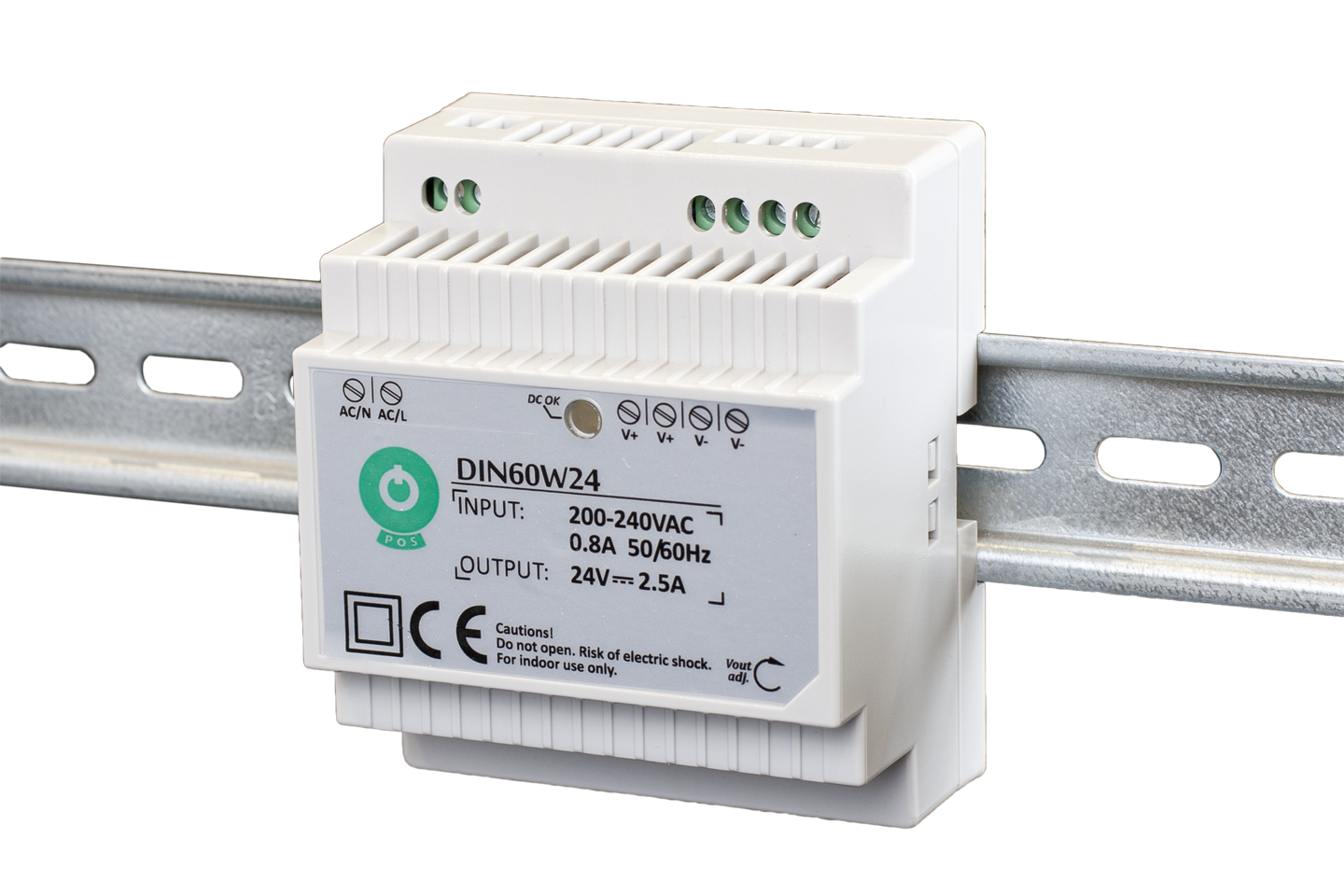

| Parameter | DIN15-24 | DIN30-24 | DIN60-24 | DIN100-24 |
| Výstupné napätie | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| Menovitý prúd | 0,63 A | 1,25 A | 2,5 A | 4,15 A |
| Výkon | 15 W | 30 W | 60 W | 100 W |
| Stabilizácia | ±1 % | ±1 % | ±1 % | ±0,5 % |
| OCP rozsah | 120–180 % | 120–210 % | 120–200 % | 120–200 % |
| Pevnosť izolácie (IN/OUT) | 3 kVAC | 3,75 kVAC | 3,75 kVAC | 3,75 kVAC |
| Rozmery (D × Š × V) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm | 78 × 93 × 56 mm | 100 × 93 × 56 mm |
| MTBF | 200 000 h | 200 000 h | 200 000 h | 200 000 h |
| Datasheet | DIN15-24 | DIN30-24 | DIN60-24 | DIN100-24 |
| Parameter | DIN15-48 | DIN30-48 |
| Výstupné napätie | 48 V DC | 48 V DC |
| Menovitý prúd | 0,32 A | 0,63 A |
| Výkon | 15 W | 30 W |
| Stabilizácia | ±1 % | ±1 % |
| OCP rozsah | 120–180 % | 120–210 % |
| Pevnosť izolácie (IN/OUT) | 3 kVAC | 3,75 kVAC |
| Rozmery (D × Š × V) | 25 × 92,5 × 56 mm | 62,5 × 93 × 56 mm |
| MTBF | 200 000 h | 200 000 h |
| Datasheet | DIN15-48 | DIN30-48 |
Použitie
- priemyselné riadiace panely a rozvádzače
- automatizačné systémy a PLC inštalácie
- napájanie senzorov, relé a riadiacich modulov
