Popis

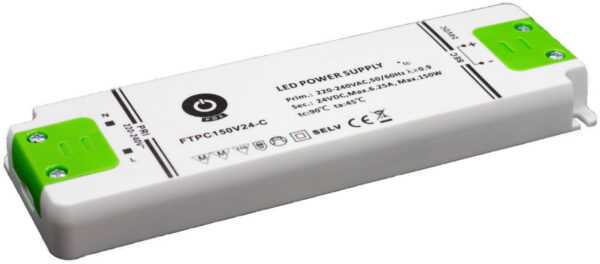

POS FTPC je LED driver konštantného napätia (CV) 24 V DC v plastovej skrini pre povrchové montáž, určený pre výkonné LED inštalácie, kde kompaktné FTPC-C2 modely nestačia. Séria pokrýva výkony od 20 W do 150 W pri zachovaní pasívneho chladenia a II. triedy ochrany. Aktívny PFC filter znižuje jalový výkon a zaručuje súlad s európskymi normami osvetlenia. Ochrany OCP, SCP, OVP a OTP s automatickým návratom chránia inštaláciu aj záťaž pri poruchových stavoch.
Ochrany:
- OCP (Over Current Protection) – ochrana proti nadprúdu
- Ak zariadenie odoberá väčší prúd, než je bezpečný limit, ochrana obmedzí alebo vypne výstup, aby sa zabránilo poškodeniu.
- SCP (Short Circuit Protection) – ochrana proti skratu
- Pri skrate na výstupe zariadenie okamžite vypne výstup, čím chráni seba aj pripojené zariadenia.
- OTP (Over Temperature Protection) – ochrana proti prehriatiu
- (Len pri vybraných modeloch.) Ak vnútorná teplota prekročí bezpečný limit, zariadenie sa vypne alebo zníži výkon, kým nevychladne.
Hlavné vlastnosti
- Konštantné napätie (CV) 24V DC, aktívny PFC filter
- Európsky rozsah vstupného napätia AC, pasívne chladenie
- II. trieda ochrany, krytie IP20
- Ochrany OCP, SCP, OTP – automatický návrat po ustúpení poruchy
24 V DC — séria FTPC C2 a FTPC -S
| Model | FTPC20V-C2 | FTPC30V-C2 | FTPC50V-C2 | FTPC60V-C2 | FTPC75V-C2 | FTPC100V-C2 | FTPC150V-C2 |
| Výkon | 20 W | 30 W | 50 W | 60 W | 75 W | 100 W | 150 W |
| Prúd | 0,83 A | 1,25 A | 2,05 A | 2,5 A | 3,12 A | 4,17 A | 6,25 A |
| Rozmery (D׊×V) | 154×50×14 mm | 154×50×14 mm | 159,9×57,8×18 mm | 160×58×18 mm | 160×58×18 mm | 164×56,4×16,8 mm | 177×56,4×17,2 mm |
| Datasheet | ⬇ EN | ⬇ EN | ⬇ EN | ⬇ EN | ⬇ EN | ⬇ EN | ⬇ EN |
Technické špecifikácie (spoločné pre všetky varianty)
| Výstupné napätie | 24 V DC |
|---|---|
| Vstupné napätie | európsky rozsah AC |
| PFC | áno (aktívny) |
| Krytie | IP20 |
| Trieda ochrany | II |
| Ochrany | OCP, SCP, OTP (automatický návrat) |
| Montáž | povrchová |
Použitie
- napájanie LED pásikov a profilových LED svietidiel
- reklamné a dekoratívne osvetlenie
- vstavaná inštalácia do tenkých profilov a kanálov
- komerčné LED osvetlenie
