Zapojenie OLED display 3.12″ 256×64 SSD1322

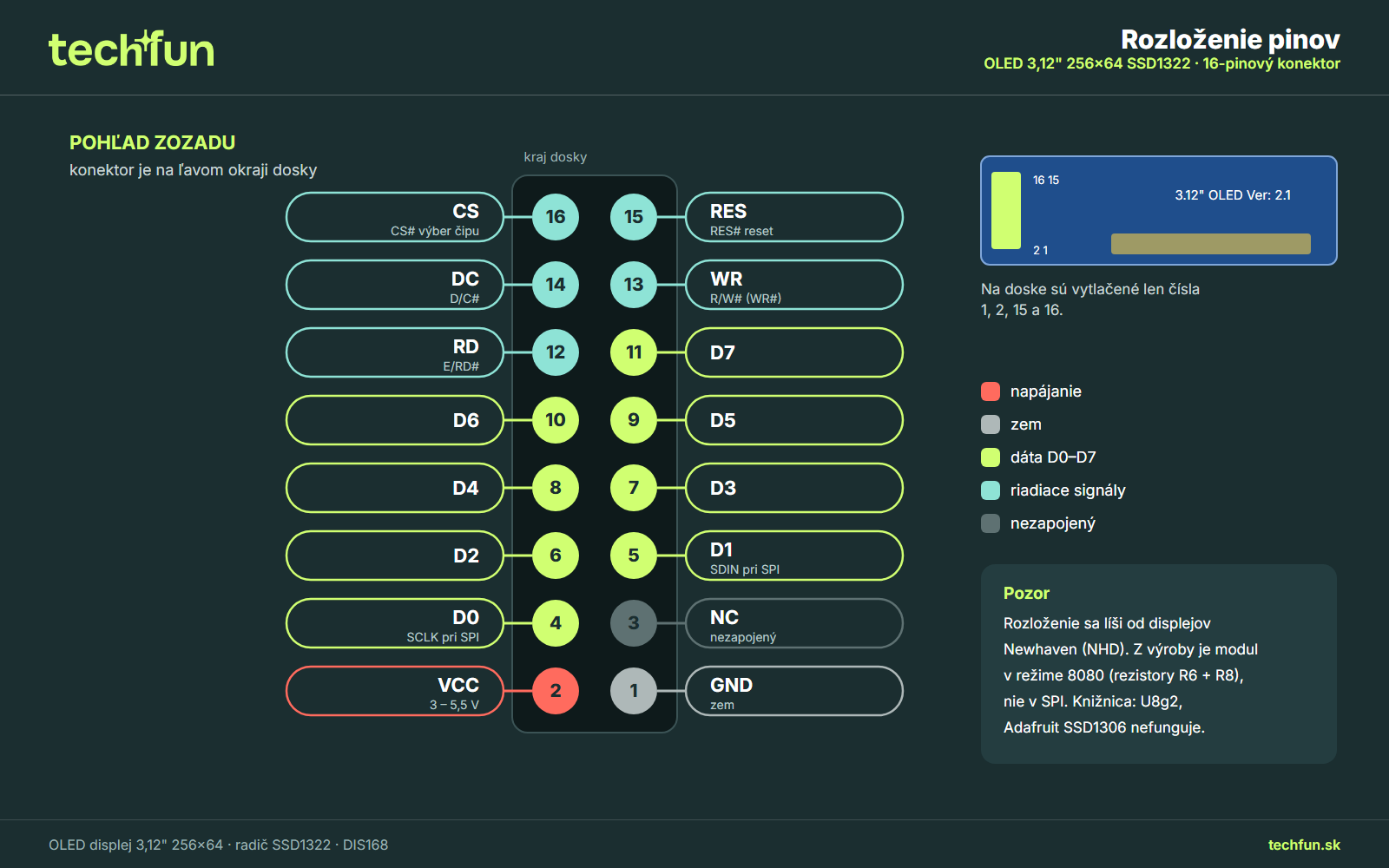

Na doske sú vytlačené iba čísla 1, 2, 15 a 16. Pri pohľade zo zadnej strany s konektorom vľavo je pin 1 v pravom stĺpci dole a pin 2 v ľavom stĺpci dole (pri okraji dosky).

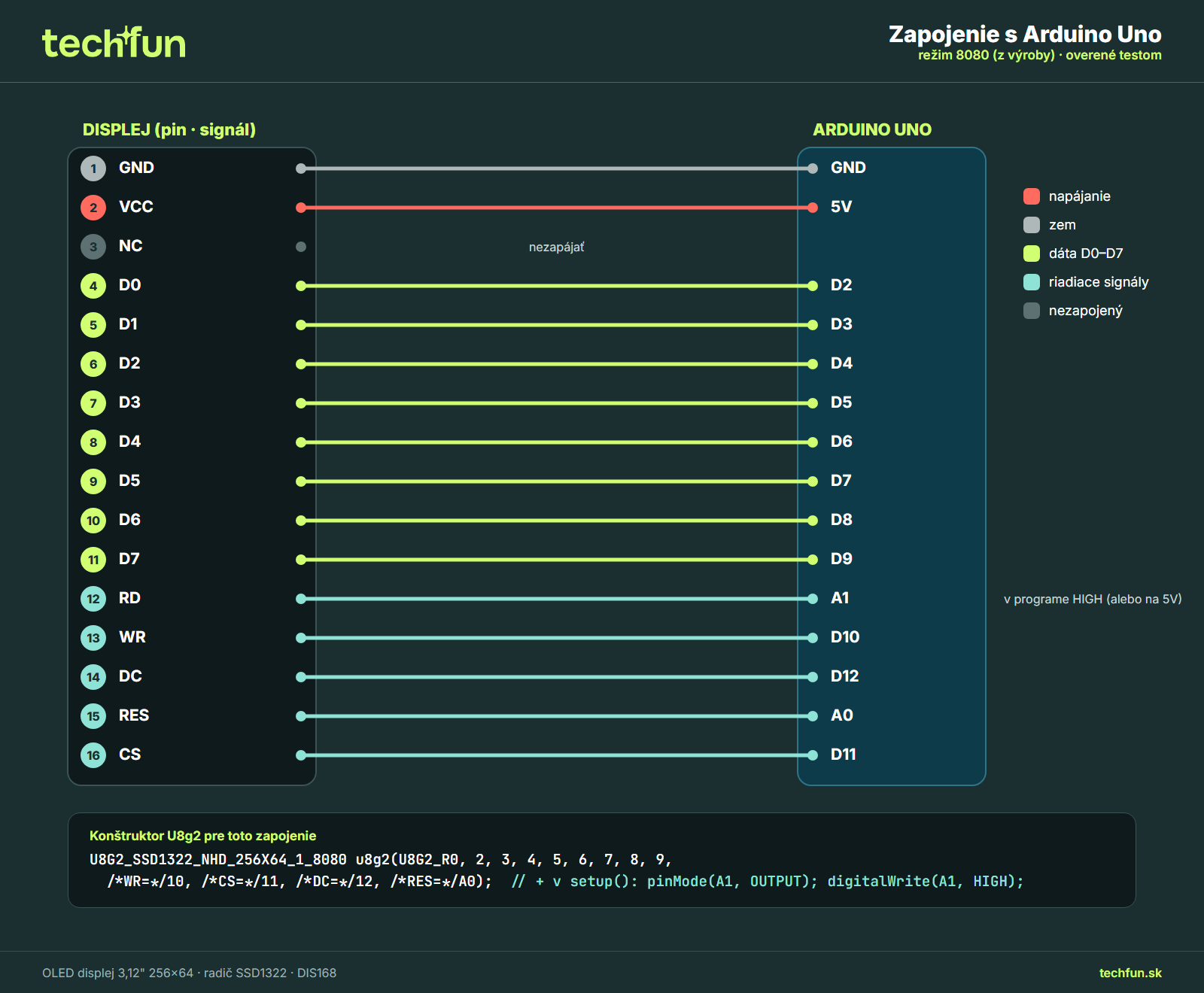

Zapojenie – režim 8080 (z výroby)

Zapojenie s Arduino Uno sme overili testom. Na ESP32 nepoužívajte piny GPIO0, 2, 12, 15 ani GPIO34 – 39.

Postup krok za krokom

1. Pozrite sa na zadnú stranu displeja. Ak sú osadené rezistory R6 a R8, je v režime 8080 (z výroby) a zapájate podľa schémy vyššie.
2. Prepojte displej s Arduinom 15 vodičmi samec – samica. Pin 3 nechajte voľný.
3. V Arduino IDE otvorte Nástroje → Spravovať knižnice…, vyhľadajte U8g2 a pri knižnici U8g2 by oliver kliknite na Inštalovať.
4. Nahrajte minimálny príklad nižšie. Na displeji sa zobrazí „Hello World!“.
5. Ak chcete displej preveriť celý, nahrajte testovací program. Sériový monitor (115200 Bd) vypisuje, ktorý test práve beží.

Minimálny príklad – Arduino Uno

#include <U8g2lib.h>

// OLED 3.12" 256x64 SSD1322, režim 8080 (R6+R8), Arduino Uno
U8G2_SSD1322_NHD_256X64_1_8080 u8g2(U8G2_R0, 2, 3, 4, 5, 6, 7, 8, 9,
                                   /*WR=*/10, /*CS=*/11, /*DC=*/12, /*RES=*/A0);

void setup() {
  pinMode(A1, OUTPUT);
  digitalWrite(A1, HIGH);  // RD musí byť HIGH
  u8g2.begin();
}

void loop() {
  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_helvB14_tr);
    u8g2.drawStr(10, 30, "Hello World!");
    u8g2.setFont(u8g2_font_6x10_tr);
    u8g2.drawStr(10, 52, "OLED 3.12\" 256x64 SSD1322");
  } while (u8g2.nextPage());
  delay(1000);
}

Pre ESP32 použite konštruktor s plným bufferom:

U8G2_SSD1322_NHD_256X64_F_8080 u8g2(U8G2_R0, 16, 17, 18, 19, 21, 22, 23, 25,
  /*WR=*/26, /*CS=*/27, /*DC=*/32, /*RES=*/33);

Na Arduino Uno používajte konštruktor s _1_. Verzia _F_ potrebuje 2 kB RAM, čo je celá pamäť Una, a program by nefungoval.

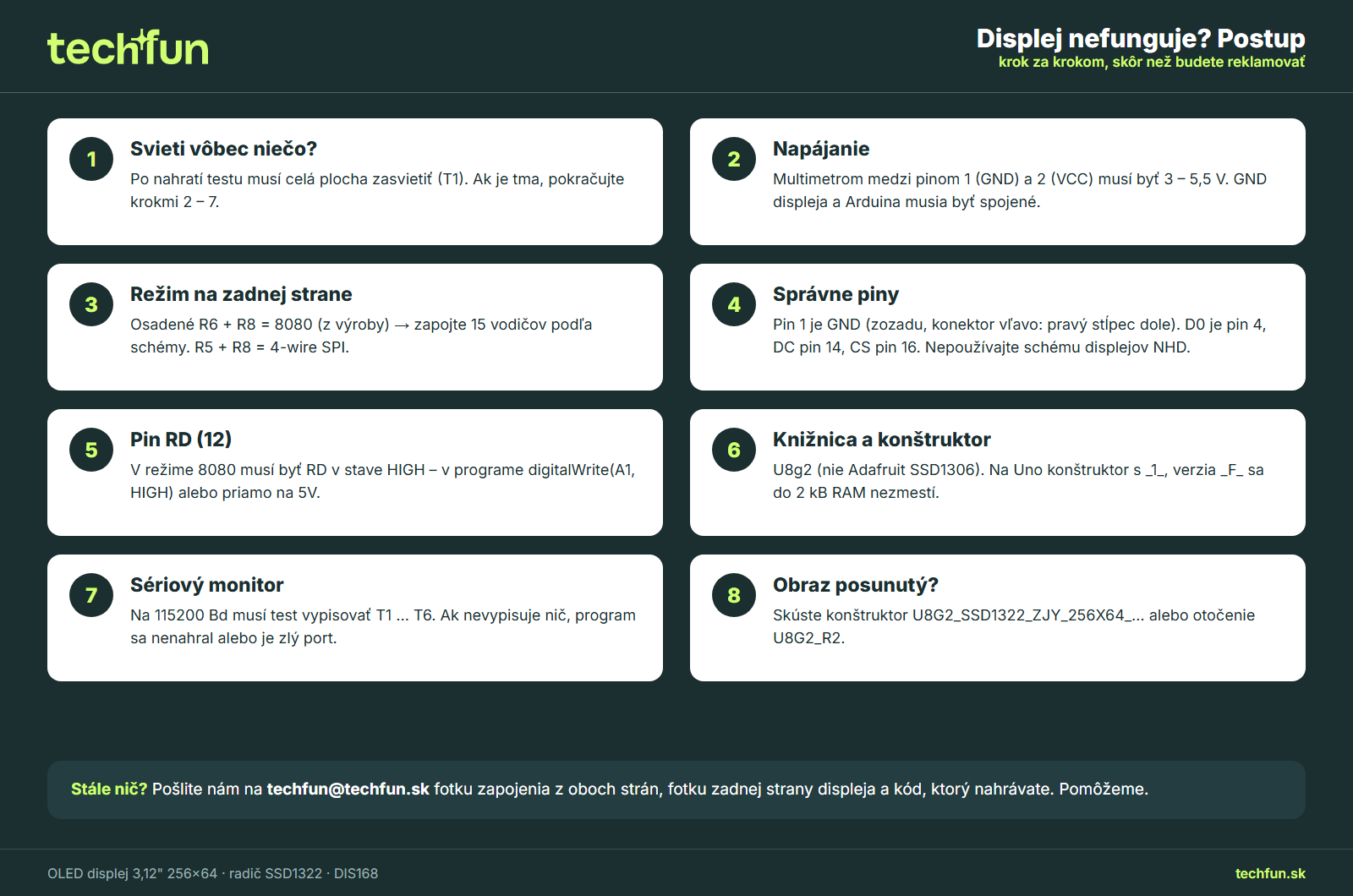

Testovací program

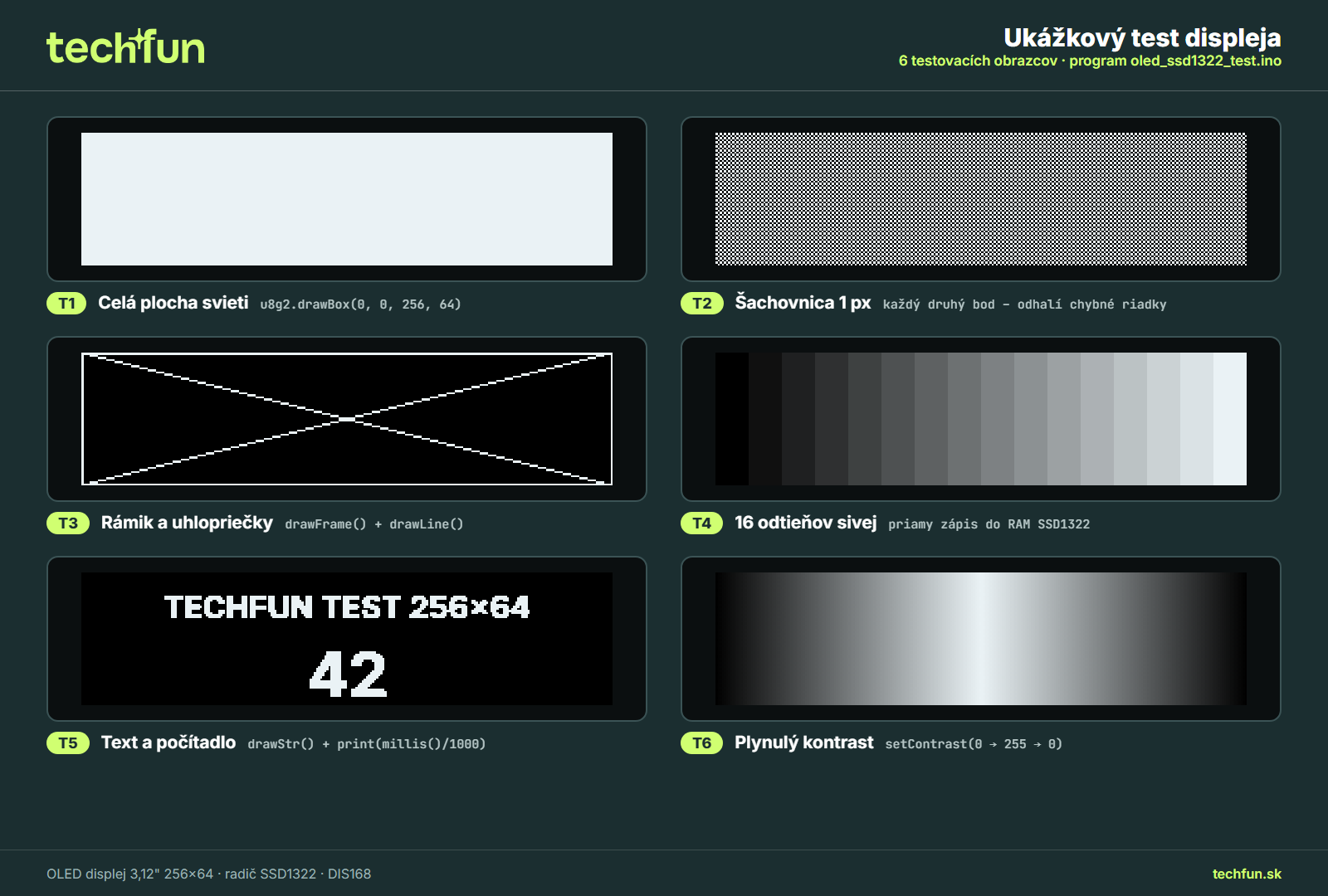

Program dookola zobrazuje šesť obrazcov: celú plochu, šachovnicu po 1 bode, rámik s uhlopriečkami, 16 odtieňov sivej, text s počítadlom a plynulú zmenu kontrastu. Ak všetky prebehnú správne, displej je v poriadku.

// Test OLED 3.12" 256x64 SSD1322 - Arduino Uno, paralelny rezim 8080 (R6+R8)
// Zapojenie (pin modulu -> Arduino): 1 GND->GND, 2 VCC->5V, 3 NC, 4..11 D0..D7 -> D2..D9,
//   12 RD->A1 (HIGH, alebo 5V), 13 WR->D10, 14 DC->D12, 15 RES->A0, 16 CS->D11
// Seriovy monitor 115200 Bd vypisuje T1..T6.
#include <U8g2lib.h>

U8G2_SSD1322_NHD_256X64_1_8080 u8g2(U8G2_R0, 2, 3, 4, 5, 6, 7, 8, 9, /*wr=*/10, /*cs=*/11, /*dc=*/12, /*reset=*/A0);

void hlasTest(uint8_t n, const char *nazov) {
  Serial.print(F("T")); Serial.print(n); Serial.print(F(" ")); Serial.println(nazov);
}

void t1_plna() {
  hlasTest(1, "cela plocha svieti");
  u8g2.firstPage();
  do { u8g2.drawBox(0, 0, 256, 64); } while (u8g2.nextPage());
  delay(3000);
}

void t2_sachovnica() {
  hlasTest(2, "sachovnica 1px");
  u8g2.firstPage();
  do {
    uint8_t *b = u8g2.getBufferPtr();
    for (uint16_t x = 0; x < 256; x++) b[x] = (x & 1) ? 0xAA : 0x55;
  } while (u8g2.nextPage());
  delay(3000);
}

void t3_ramik() {
  hlasTest(3, "ramik okolo plochy");
  u8g2.firstPage();
  do {
    u8g2.drawFrame(0, 0, 256, 64);
    u8g2.drawLine(0, 0, 255, 63);
    u8g2.drawLine(0, 63, 255, 0);
  } while (u8g2.nextPage());
  delay(3000);
}

// 16 odtienov sivej priamym zapisom do RAM SSD1322 (4 bity/pixel)
void t4_odtiene() {
  hlasTest(4, "16 odtienov sivej");
  u8x8_t *d = u8g2.getU8x8();
  uint8_t riadok[128];
  for (uint8_t i = 0; i < 128; i++) { uint8_t g = i / 8; riadok[i] = (g << 4) | g; }
  u8x8_cad_StartTransfer(d);
  u8x8_cad_SendCmd(d, 0x15); u8x8_cad_SendArg(d, 0x1C); u8x8_cad_SendArg(d, 0x5B);
  u8x8_cad_SendCmd(d, 0x75); u8x8_cad_SendArg(d, 0);    u8x8_cad_SendArg(d, 63);
  u8x8_cad_SendCmd(d, 0x5C);
  for (uint8_t y = 0; y < 64; y++) u8x8_cad_SendData(d, 128, riadok);
  u8x8_cad_EndTransfer(d);
  delay(3000);
}

void t5_text() {
  hlasTest(5, "text + pocitadlo");
  unsigned long start = millis();
  while (millis() - start < 4000) {
    u8g2.firstPage();
    do {
      u8g2.setFont(u8g2_font_helvB14_tr);
      u8g2.drawStr((256 - u8g2.getStrWidth("TECHFUN TEST 256x64")) / 2, 22, "TECHFUN TEST 256x64");
      u8g2.setFont(u8g2_font_logisoso24_tn);
      u8g2.setCursor(110, 60);
      u8g2.print(millis() / 1000);
    } while (u8g2.nextPage());
  }
}

void t6_kontrast() {
  hlasTest(6, "kontrast 0-255-0");
  u8g2.firstPage();
  do { u8g2.drawBox(0, 0, 256, 64); } while (u8g2.nextPage());
  for (int c = 0; c <= 255; c += 3) { u8g2.setContrast(c); delay(18); }
  for (int c = 255; c >= 0; c -= 3) { u8g2.setContrast(c); delay(18); }
  u8g2.setContrast(255);
}

void setup() {
  Serial.begin(115200);
  pinMode(A1, OUTPUT);
  digitalWrite(A1, HIGH);
  u8g2.begin();
  u8g2.setContrast(255);
  Serial.println(F("\nOLED SSD1322 256x64 test, rezim 8080"));
}

void loop() {
  t1_plna();
  t2_sachovnica();
  t3_ramik();
  t4_odtiene();
  t5_text();
  t6_kontrast();
  Serial.println(F("--- dalsie kolo ---"));
}

Prestavba na SPI (voliteľné)

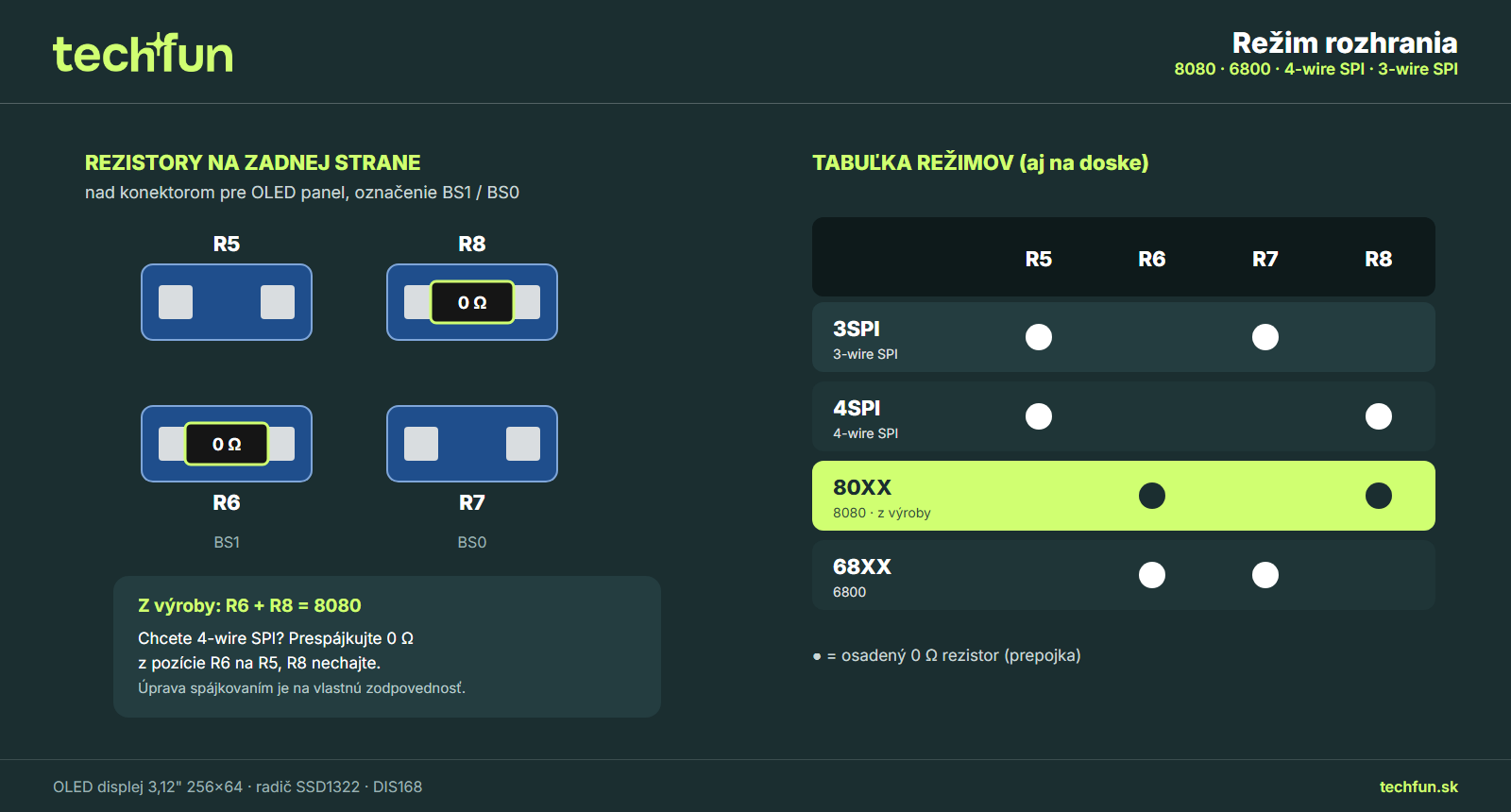

Režim rozhrania určujú 0 Ω rezistory na zadnej strane modulu. Tabuľka režimov je vytlačená aj priamo na doske:

Ak chcete 4-wire SPI s menším počtom vodičov, prespájkujte 0 Ω rezistor z pozície R6 na R5 a R8 ponechajte. Potom zapojte: pin 4 SCLK → D13, pin 5 SDIN → D11, pin 16 CS → D10, pin 14 DC → D9, pin 15 RES → D8, piny 12 a 13 na GND, piny 6 – 11 nezapojené. Konštruktor: U8G2_SSD1322_NHD_256X64_1_4W_HW_SPI u8g2(U8G2_R0, 10, 9, 8);

Poznámka: úpravu modulu spájkovaním robíte na vlastnú zodpovednosť. Poškodenie pri neodbornom spájkovaní nie je predmetom reklamácie.

Čo budete potrebovať

• riadiacu dosku, napríklad Arduino Uno R3 precízny klon alebo ESP32 NodeMCU 38-pin s CP2102
• prepojovacie káble samec – samica, napríklad Kábliky 40 kusov 20 cm vo variante M-F (pre režim 8080 treba 15 vodičov)
• na rozvod napájania sa hodí nepájivé kontaktné pole 830 bodov
• knižnicu U8g2
